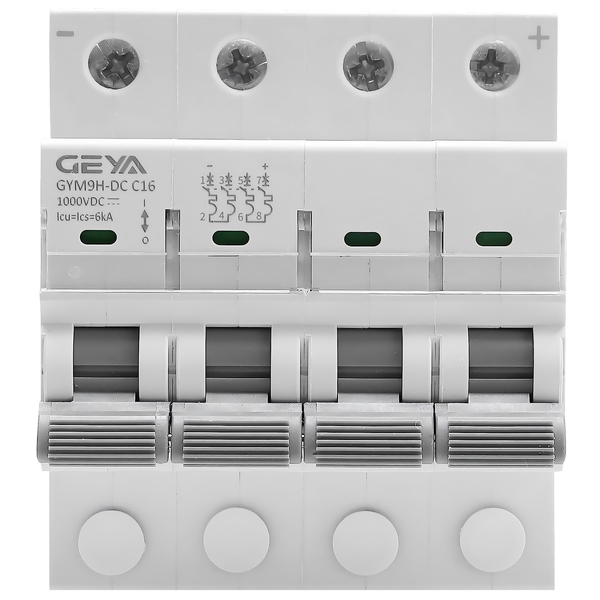

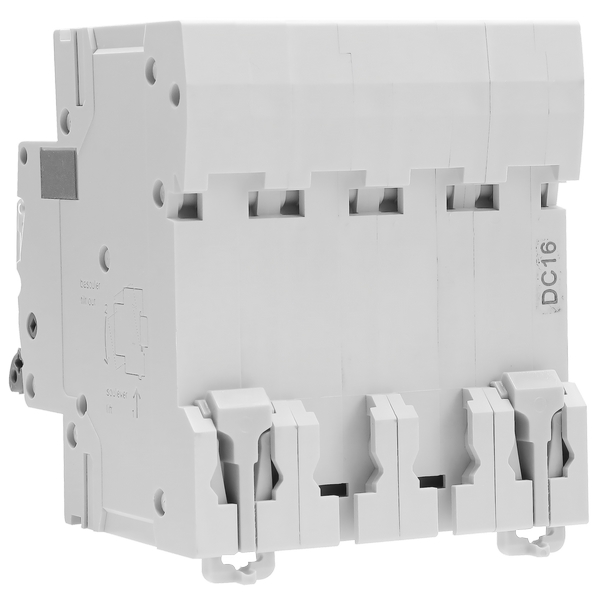

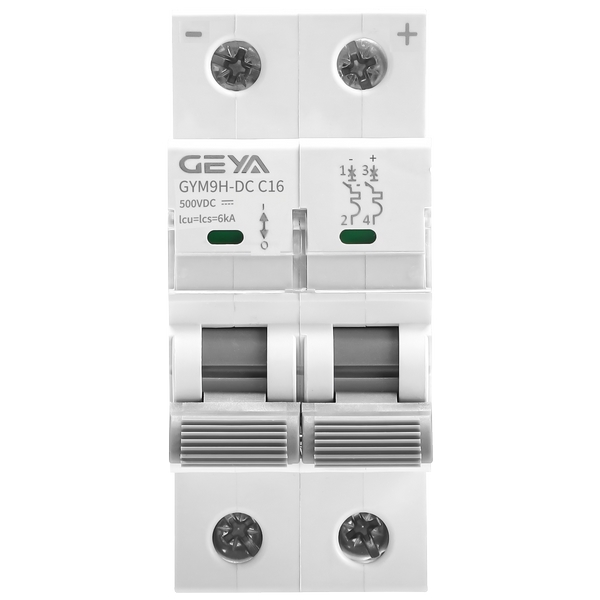

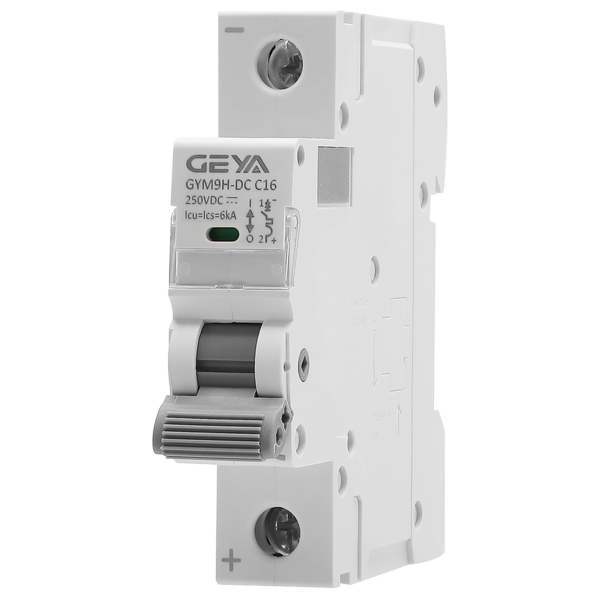

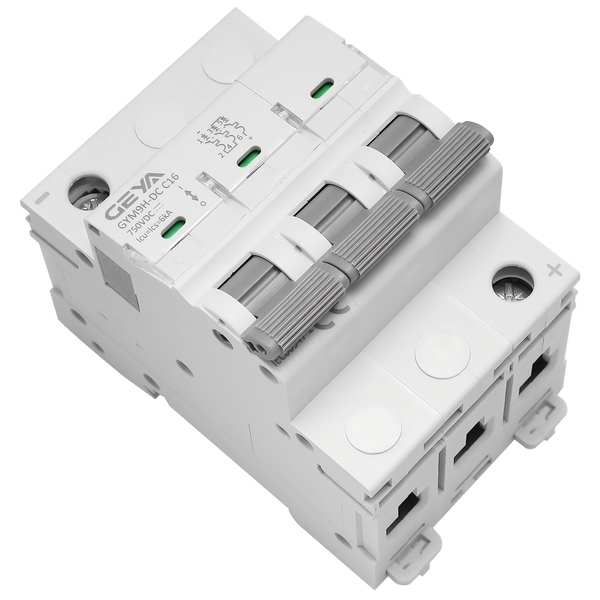

GYM9H-DC直流款小型斷路器

產品介紹：GYM9H-DC直流款小型斷路器專為直流電路設計，適用于額定電壓至1000V、額定電流至63A的線路。該產品可為直流電路提供過載和短路保護，同時也能用于線路的不頻繁通斷操作。其設計符合RoHS 2.0環保指令，適用于通信、光伏（PV）系統等直流應用場合。

所屬分類：小型斷路器返回上一級

價格：

促銷：

[
                                        {"產品規格": "1P","規格": "1A"},{"產品規格": "1P","規格": "2A"},{"產品規格": "1P","規格": "3A"},{"產品規格": "1P","規格": "4A"},{"產品規格": "1P","規格": "6A"},{"產品規格": "1P","規格": "10A"},{"產品規格": "1P","規格": "16A"},{"產品規格": "1P","規格": "20A"},{"產品規格": "1P","規格": "25A"},{"產品規格": "1P","規格": "32A"},{"產品規格": "1P","規格": "40A"},{"產品規格": "1P","規格": "50A"},{"產品規格": "1P","規格": "63A"},{"產品規格": "2P","規格": "1A"},{"產品規格": "2P","規格": "2A"},{"產品規格": "2P","規格": "3A"},{"產品規格": "2P","規格": "4A"},{"產品規格": "2P","規格": "6A"},{"產品規格": "2P","規格": "10A"},{"產品規格": "2P","規格": "16A"},{"產品規格": "2P","規格": "20A"},{"產品規格": "2P","規格": "25A"},{"產品規格": "2P","規格": "32A"},{"產品規格": "2P","規格": "40A"},{"產品規格": "2P","規格": "50A"},{"產品規格": "2P","規格": "63A"},{"產品規格": "3P","規格": "1A"},{"產品規格": "3P","規格": "2A"},{"產品規格": "3P","規格": "3A"},{"產品規格": "3P","規格": "4A"},{"產品規格": "3P","規格": "6A"},{"產品規格": "3P","規格": "10A"},{"產品規格": "3P","規格": "16A"},{"產品規格": "3P","規格": "20A"},{"產品規格": "3P","規格": "25A"},{"產品規格": "3P","規格": "32A"},{"產品規格": "3P","規格": "40A"},{"產品規格": "3P","規格": "50A"},{"產品規格": "3P","規格": "63A"},{"產品規格": "4P","規格": "1A"},{"產品規格": "4P","規格": "2A"},{"產品規格": "4P","規格": "3A"},{"產品規格": "4P","規格": "4A"},{"產品規格": "4P","規格": "6A"},{"產品規格": "4P","規格": "10A"},{"產品規格": "4P","規格": "16A"},{"產品規格": "4P","規格": "20A"},{"產品規格": "4P","規格": "25A"},{"產品規格": "4P","規格": "32A"},{"產品規格": "4P","規格": "40A"},{"產品規格": "4P","規格": "50A"},{"產品規格": "4P","規格": "63A"}
                                        ]

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇GYM9H-DC直流款小型斷路器？

在直流配電系統中，可靠的保護與靈活的配置至關重要。GYM9H-DC斷路器針對直

流特性開發，具備良好的分斷能力與電氣壽命，可適配多種直流電壓等級與負載類型，

有助于提升直流配電系統的安全性與可維護性。

GYM9H-DC直流款小型斷路器產品優勢：

1、可靠保護：具備6kA的分斷能力，可有效切斷短路故障。

2、適應性強：適用于通信電源、光伏發電等直流環境，覆蓋1-63A電流范圍。

3、使用壽命長：機械壽命達20000次，電氣壽命4000次，耐用性良好。

4、安裝便捷：支持1-4P靈活選型，配合匯流排接線設計，減少安裝復雜度。

5、安全合規：防護等級達IP20，絕緣電壓500V，使用更安心。

GYM9H-DC直流款小型斷路器產品特點：

1、寬電壓覆蓋：支持1P 250VDC至4P 1000VDC的額定電壓，適配多種直流系統架構。

2、雙匯流排接線：便于安裝與匯流連接，提升接線效率與整潔度。

3、透明標記設計：便于查看與標識線路信息，利于日常維護與檢修。

4、觸頭位置指示：清晰顯示通斷狀態，操作安全直觀。

5、接線能力強：可接入導線截面范圍為0.5-25mm2，適用常見線規。

6、多種脫扣特性：提供B、C兩種脫扣曲線，可匹配不同性質的負載需求。

GYM9H-DC直流款小型斷路器產品應用：

主要適用于：

1、通信基站直流配電系統

2、光伏發電直流側保護

3、其他需要直流線路保護與控制的工業及電力場合


GYM9H-DC直流款小型斷路器型號說明：

GYM9H

產品型號

直流電

小型斷路器

MCB

GYM9H-DC直流款小型斷路器技術參數：

額定電流（In）：1-63A

額定電壓（Ue）：1P：250VDC；

2P：500VDC；

3P：750VDC；

4P：1000VDC

脫扣特性：B型、C型

額定絕緣電壓（Ui）：500V

分斷能力：6kA

Poles：1P、2P、3P、4P

機械壽命：20000次

電氣壽命：4000次

緊固力矩：2.0 N·m

防護等級：IP20

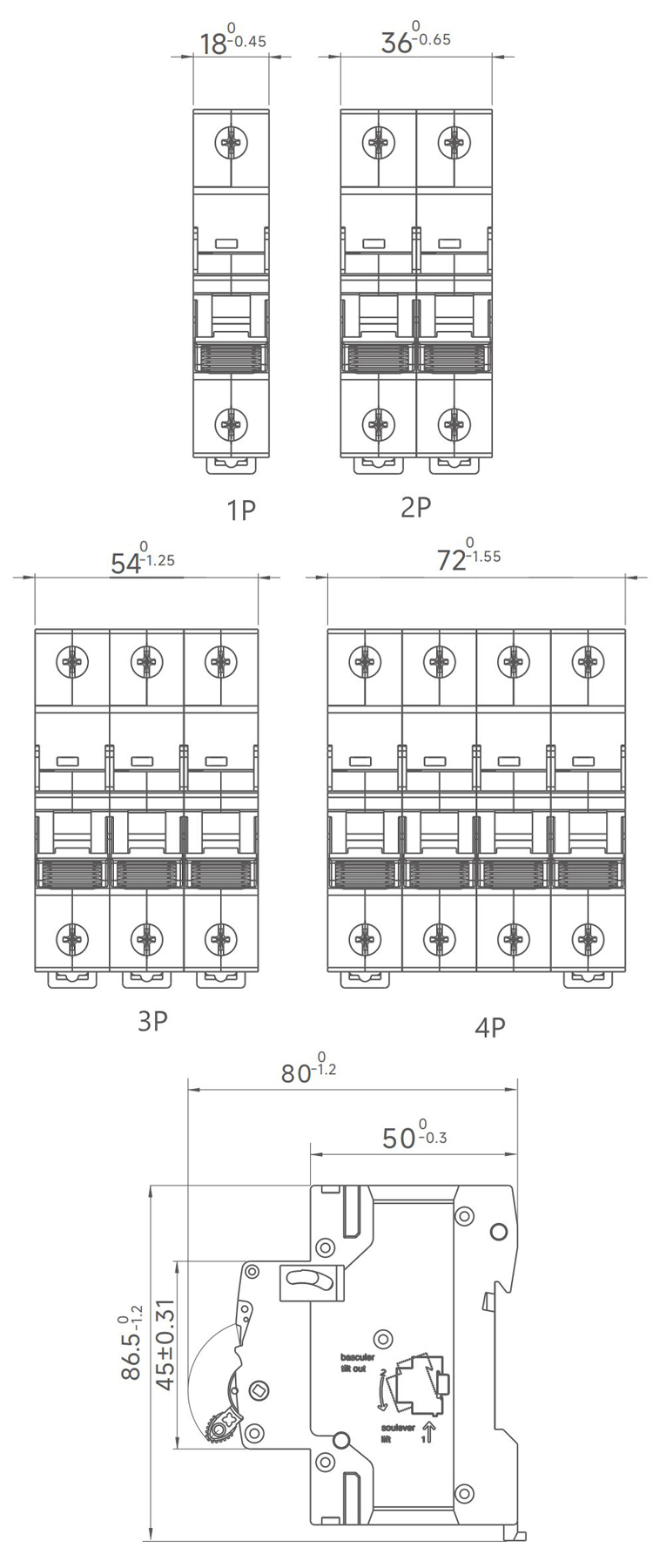

GYM9H-DC直流款小型斷路器產品尺寸：

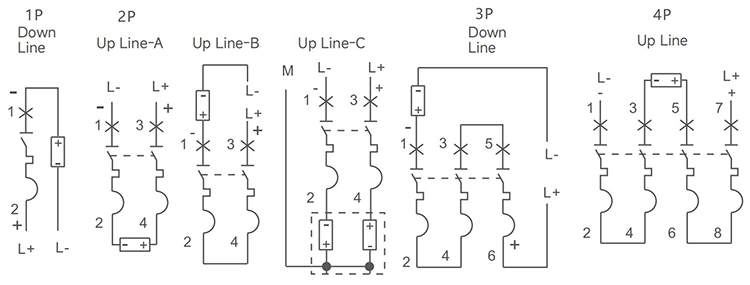

GYM9H-DC直流款小型斷路器產品接線：


備注：

1 L+：正，L-：負；

2 +：正小型斷路器，-：負小型斷路器；

3 ：負載；

4 ：直流電源通常采用“L-”接地線，正負雙供電系統的中性采用“M”接地線；

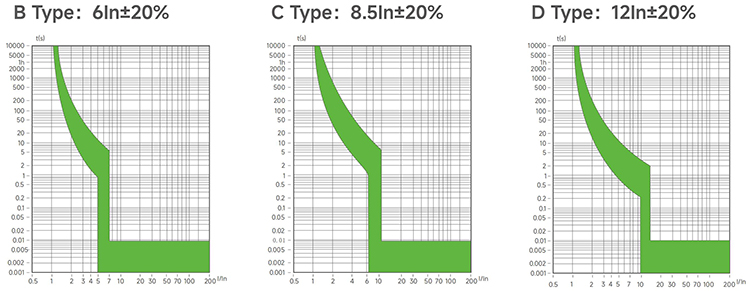

GYM9H-DC直流款小型斷路器脫扣曲線：


GYM9H-DC直流款小型斷路器脫扣特性：

脫扣特性	電流(A)	初始狀態	時間(30℃)	結果
B、C、D	1.13In	冷態	t≥1h(In≤63) t≥2h(63<In≤125)	不脫扣
	1.45In	熱態	t≥1h(In≤63) t≥2h(63<In≤125)	脫扣
	2.55In	冷態	1s<t<120s	脫扣
