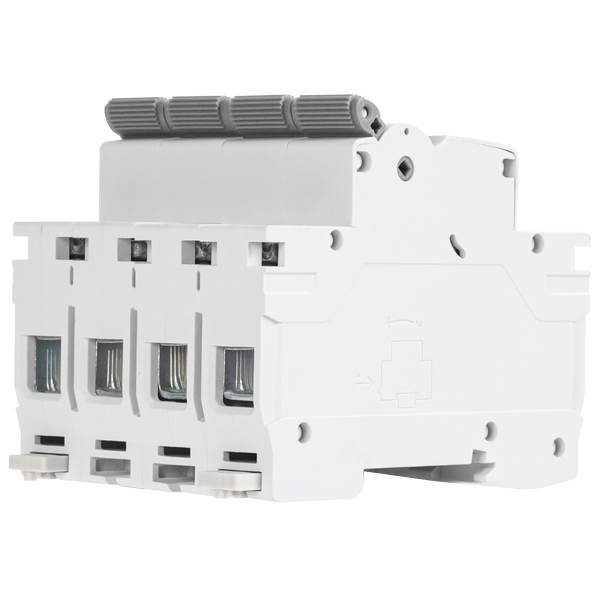

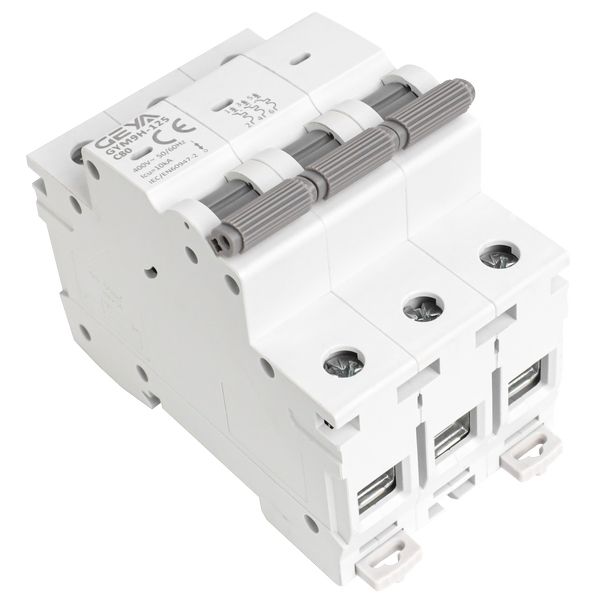

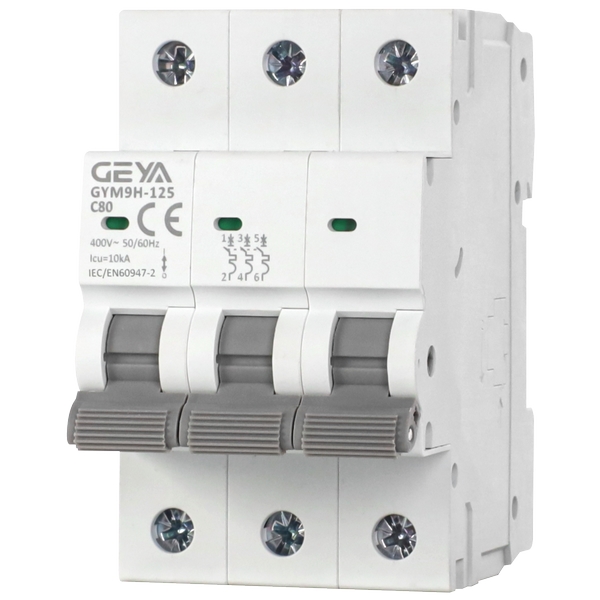

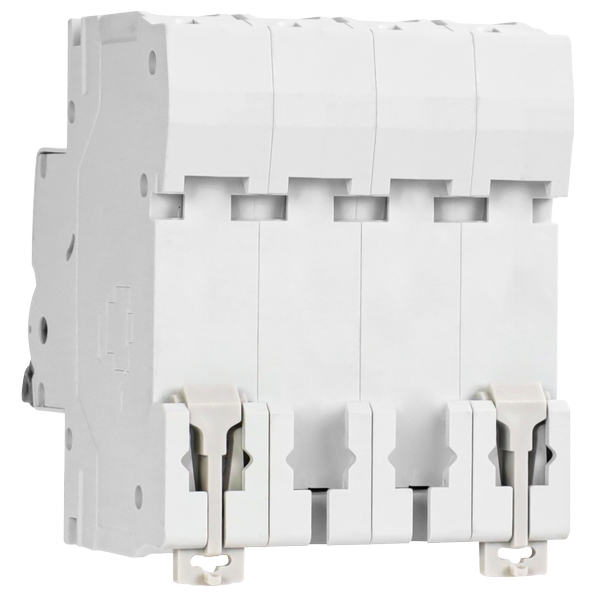

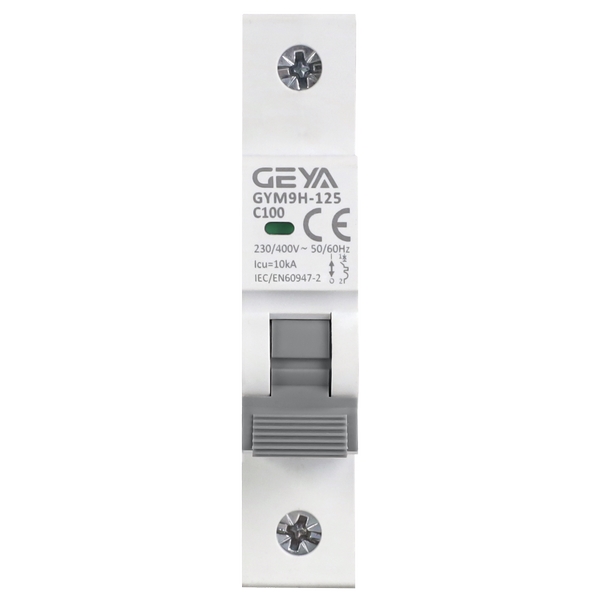

GYM9H-125小型斷路器

產品介紹：GYM9H-125小型斷路器是一款設計、性能穩定的電路保護裝置。該產品嚴格遵循IEC/EN60947-2和GB/T 4048.2等與國家標準，具備過載、短路保護及隔離功能，能有效保障電氣線路和設備的安全。其額定電流覆蓋16A至125A的寬廣范圍，適用于多種復雜的配電系統。

所屬分類：小型斷路器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇GYM9H-125小型斷路器？

在電氣系統中，選擇一款可靠的保護元件至關重要。GYM9H-125小型斷路器以其高

分段能力、靈活的應用配置和清晰的狀態指示，為工業、商業及民用配電網絡提供了高水

準的安全保障。其穩定的性能和廣泛的適用性，使其成為眾多應用場景下的優選方案。

GYM9H-125小型斷路器產品優勢：

1、高分段能力：額定限短路分斷能力(Icu)高達10000A（部分規格可達15000A），能

有效切斷故障電流，防止事故擴大。

2、靈活配置：提供B、C、D三種脫扣曲線，以及1P、2P、3P、4P多種數，可根據不

同的負載特性和系統需求靈活選擇。

3、安全可靠：具備清晰的觸點位置指示，可直觀判斷開關通斷狀態，保障操作和維護人

員的安全。

4、強勁的接線能力：可接入35mm2的導線，滿足大電流場合的接線需求，安裝便

捷。

5、長機械壽命：擁有高達10000次的機械壽命，了產品的耐用性和長期使用的穩定

性。

GYM9H-125小型斷路器產品特點：

1、符合高標準：產品符合IEC/EN60947-2、GB/T 4048.2標準，品質有保障。

2、觸點位置指示：面板集成指示窗口，清晰顯示觸點“通”或“斷”狀態，安全直觀。

3、寬范圍額定電流：從16A到125A，共10個電流等級，滿足從照明回路到動力配電的

多種電流保護需求。

4、優異的電氣參數：額定工作電壓高，額定沖擊耐受電壓(Uimp)達4kV，抗干擾和耐沖

擊能力強。

GYM9H-125小型斷路器產品應用：

GYM9H-125小型斷路器用途廣泛，是各類配電系統中重要的保護元件。它普遍適用于：

1、工業領域：工廠車間、生產線的動力配電箱、控制柜。

2、商業領域：辦公樓、商場、酒店的動力和照明配電系統。

3、民用建筑：高層住宅、居民小區的戶用配電箱。


GYM9H-125小型斷路器技術參數：

1、額定電流（In）：16、20、25、32、40、50、63、80、100、125A

2、額定電壓（Ue）：1P:230/400V~;2P-4P:400V

3、工作頻率：50/60Hz

4、脫扣曲線：B、C、D

5、額定限短路分斷能力 (Icu)： 10000A、15000（63A）

6、額定運行短路分斷能力 (Ics)： 7500A

7、Poles：1P、2P、3P、4P

8、機械壽命：10000次

9、額定沖擊耐受電壓（Uimp）：4kV

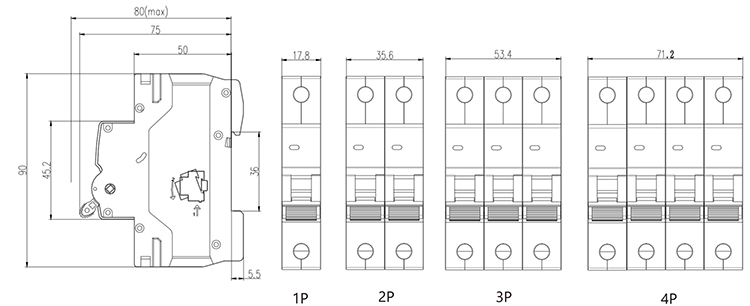

GYM9H-125小型斷路器產品尺寸：


GYM9H-125小型斷路器脫口特性：

脫扣類型	電流(A)	起始狀態	時間	預期結果	備注	基準溫度
B、C、D	1.05In	冷態	t≤1h(In≤63)	不脫扣		30℃
	1.3In	緊接著前項試驗后進行	t<1h(In≤63)	脫扣	電流在5s內穩定地上升至規定值
	2.55In	冷態	1s<t<60s(In≤32A) 1s<t<120s(In>32A)	脫扣
B	4.8In	冷態	t≤0.1s	不脫扣
C	6.8In
D	9.6In
B	7.2In	冷態	t<0.1s	脫扣
C	10.2In
D	14.4In
