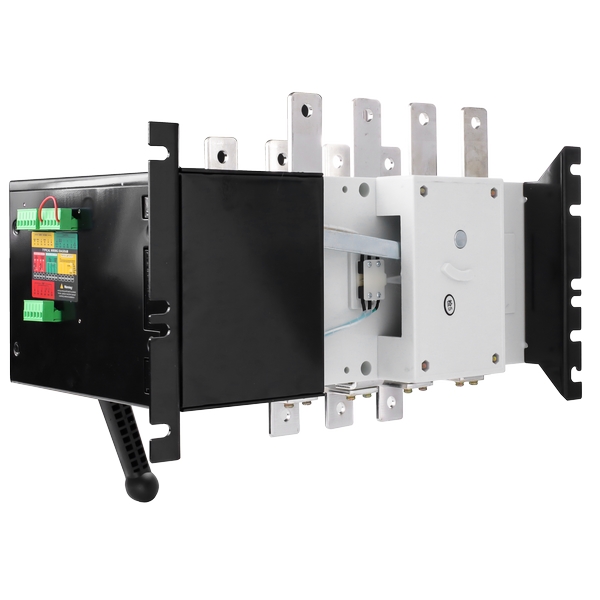

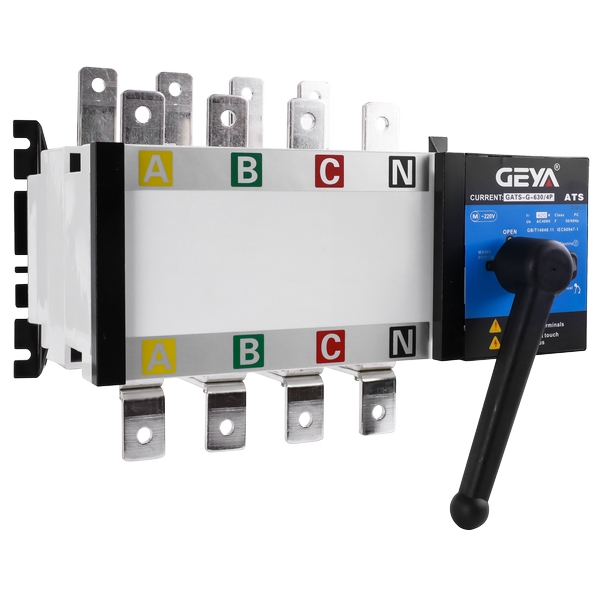

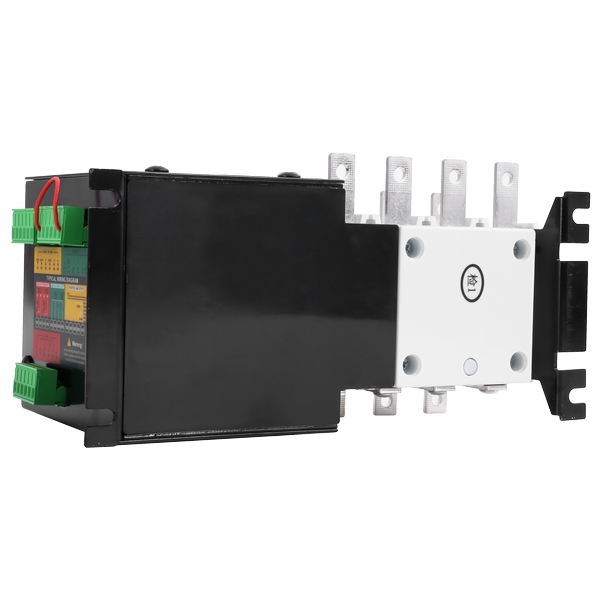

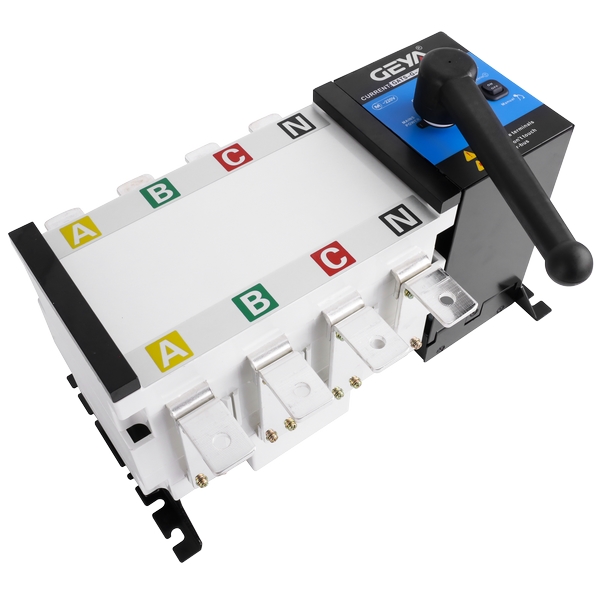

GATS-G型雙電源自動轉換開關

產品介紹：GATS-G型雙電源自動轉換開關是集開關與邏輯控制于一體、真正實現機電一體化的自動轉換開關，它適用于交流50Hz、額定電壓至440V、約定發熱電流至1600A的工企業配電設備中，具有電壓檢測、通信接口、電氣機械互鎖等功能，廣泛用于供電系統的主用電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。

所屬分類：自動轉換開關返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊

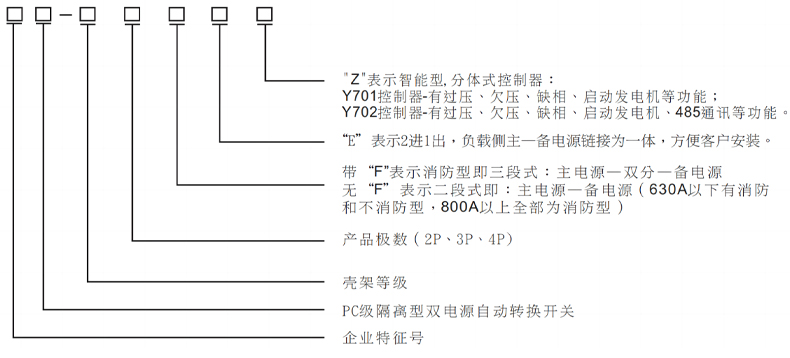

GATS-G型雙電源自動轉換開關型號及含義：

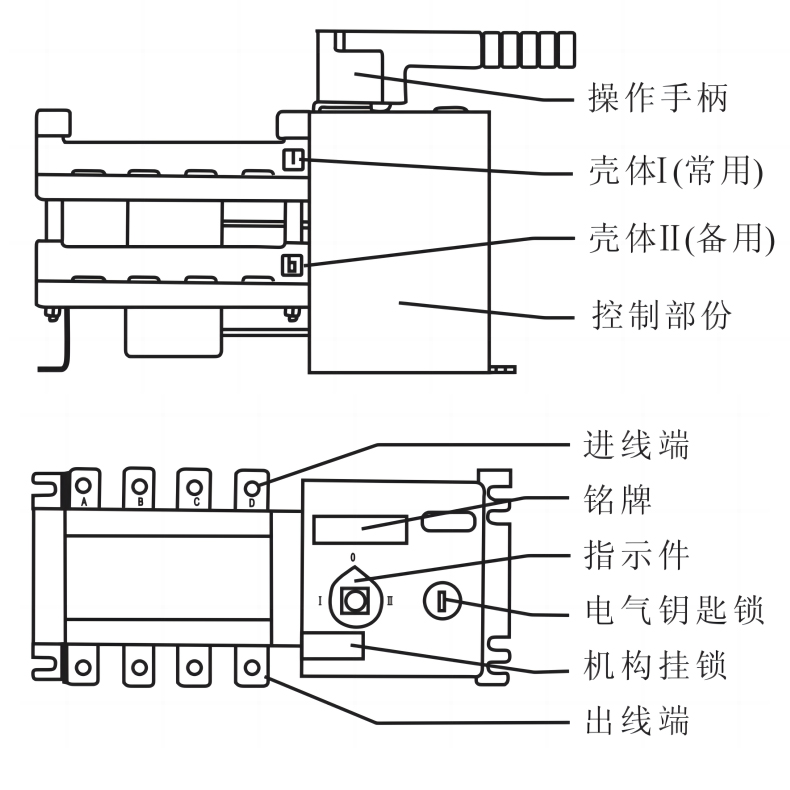

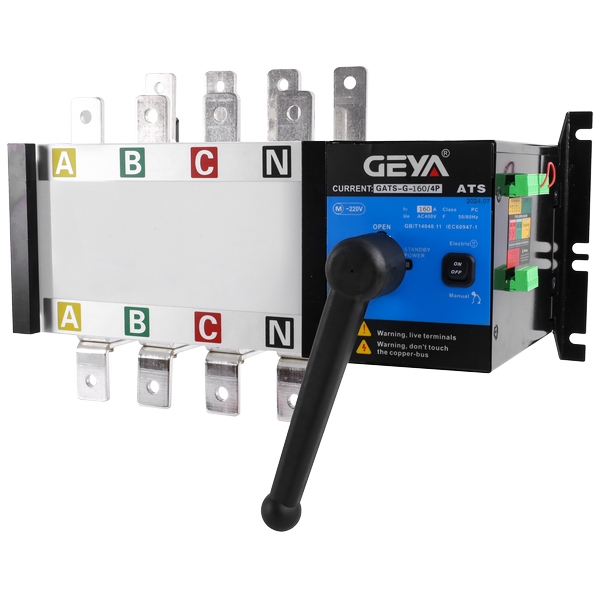

GATS-G型雙電源自動轉換開關結構說明：

1、電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關可實現全自動、運控、強置“0”操作：

電氣鎖關閉時，開關只能手動操作。

2、操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。

3、機構掛鎖：檢修專用，即先用操作手柄使開關處于“0”擋位置，再接起掛鎖機構并上掛鎖，方可進行

檢修(接起掛鎖則切斷開關內部控制電源，開關無法自動，并且無法實現手動)。

4、指示件：指示開關的工作狀態位置(I、0、Ⅱ)。



GATS-G型雙電源自動轉換開關技術參數：

1、符合標準：GB/T14048.11；

2、額定工作電壓(Ue);AC440V;

3、額定接通能力(ARms):10Ie;

4、額定分斷能力(ARms):8Ie;

5、控制電源電壓：DC24V、48V、110V,AC220V。

額定發熱電流(A)		100	160	250	400	630	1000	1250	1600	2000	2500	3200
額定絕緣電壓		750V					1000V
額定沖擊耐受電壓		8KV					12KV
額定工作電流(A)	AC-31A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-35A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-33A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
額定短時耐受電流		7KA	9KA		3KA			50KA				6KA
額定限制短路電流		100KA			70KA		00KA	120KA		80KA
控制電源電壓		DC24V、48V、110V AC220V
轉換時間(S)		0.5	1	1.1	1.2		1.25			2.45

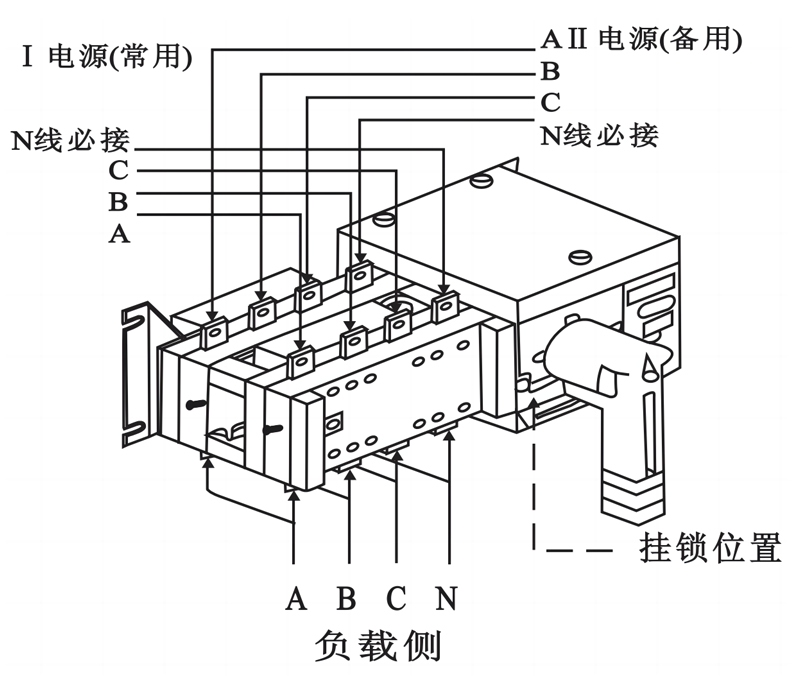

GATS-G型雙電源自動轉換開關產品接線圖：

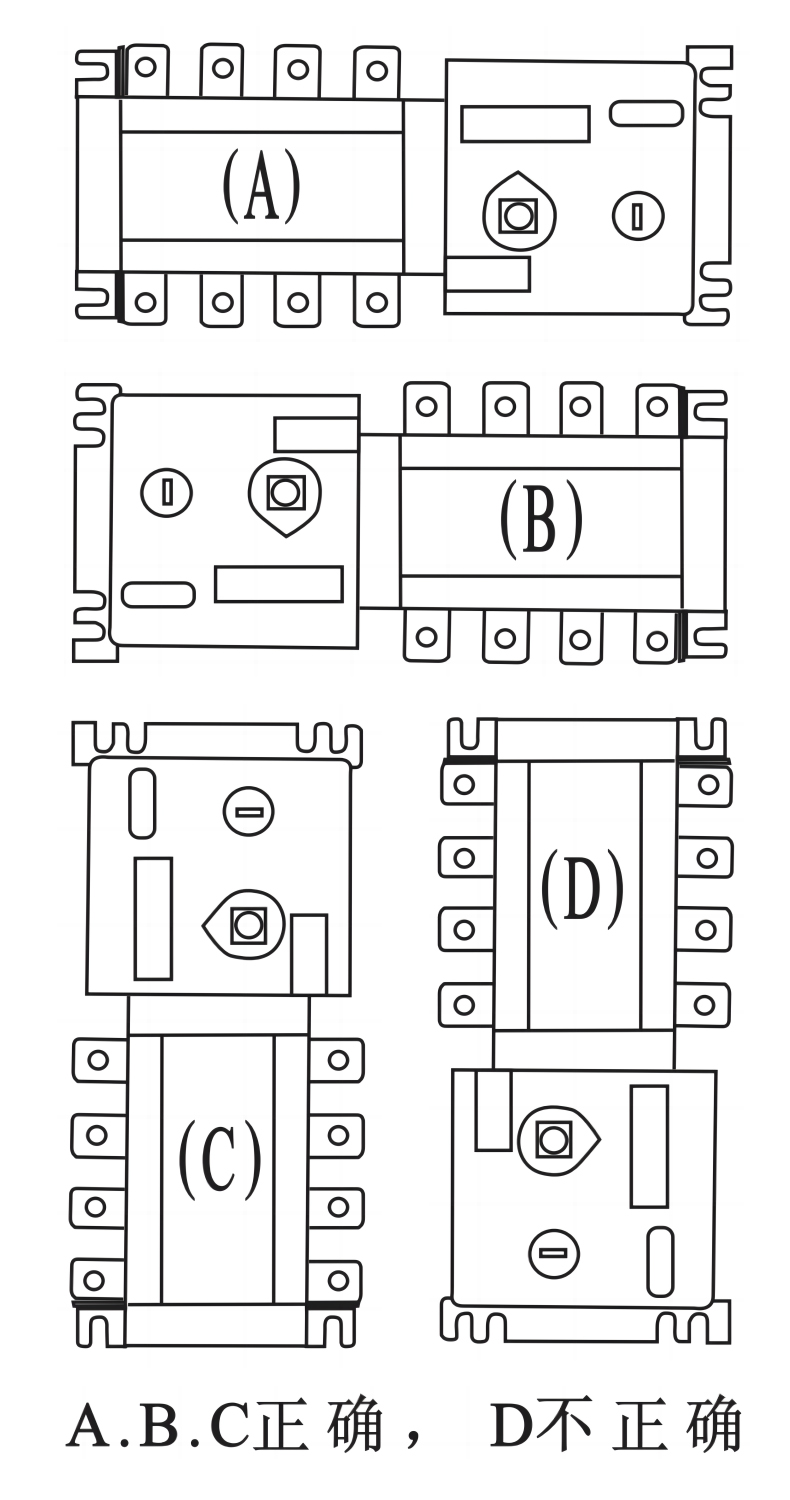

GATS-G型雙電源自動轉換開關正確安裝方法：

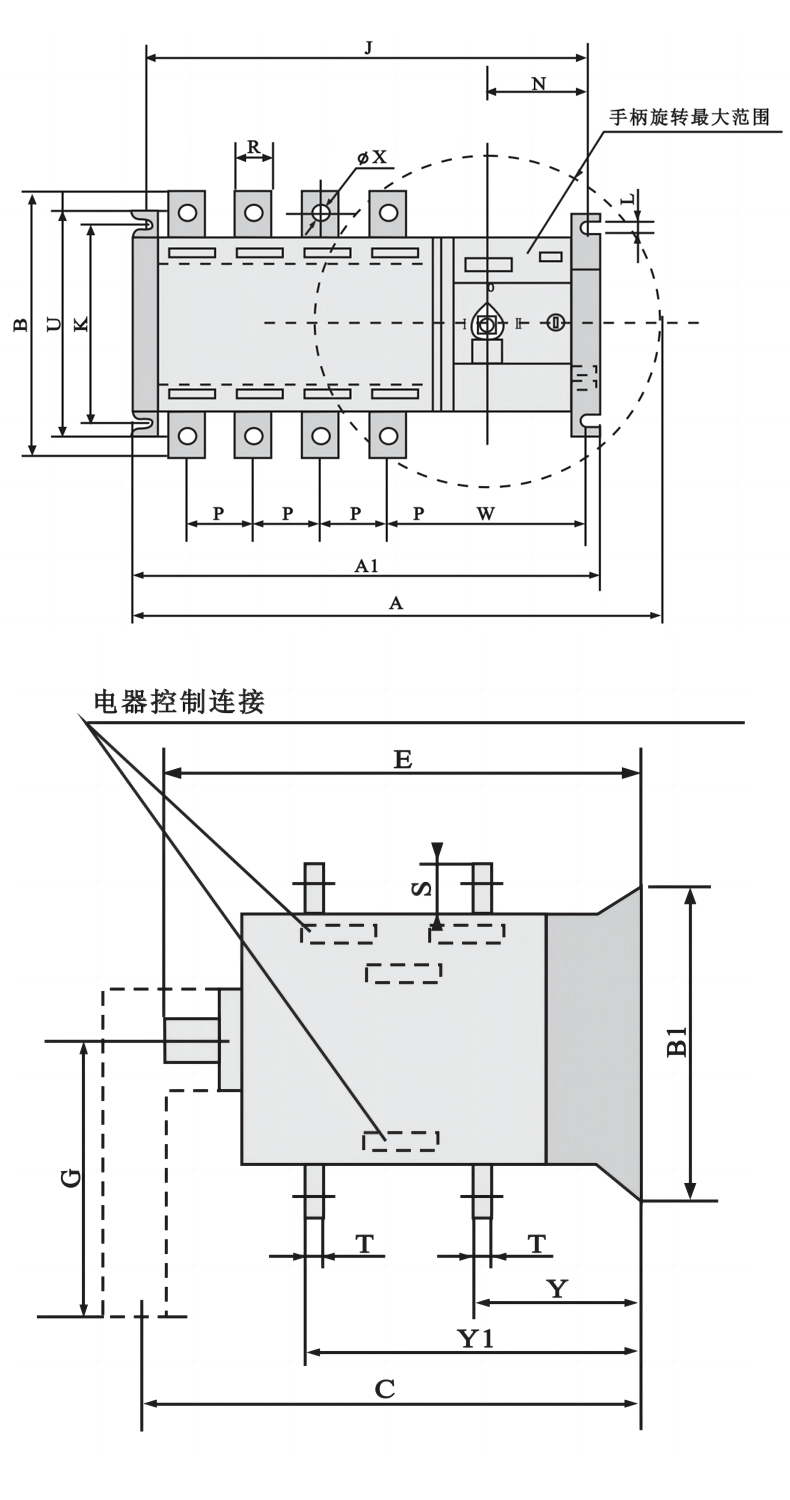

GATS-G型雙電源自動轉換開關產品尺寸：


規格	外形尺寸與安裝尺寸
In	A	A1	B	B1	C	E	G	H	J	K	L	N	O	P	R	S	T	U	V	φX	Y	Y1	Z
100A/3	235	232	106	105	150	140	115	19	222	84	7	83	142.5	30	14	18	2.5	103	13	6	41.5	93	2
100A/4	280	244	107	105	150	140	115	19	226	84	7	83	142.5	30	14	18	2.5	103	13	6	41.5	93	2
160A/3	292	270	140	142	213	200	145	10	254	117	7	93	192	36	20	25	3.5	127	21	9	55.5	127	4
160A/4	360	303	140	142	213	200	145	10	285	117	7	93	192	36	20	25	3.5	127	21	9	55.5	127	4
250A/3	356	312	170	142	216	208	145	6	293	103	7	93	250	50	25	28	3.5	41	29	11	58	31	9
250A/4	420	362	180	142	216	208	145	6	343	103	7	93	250	50	25	28	3.5	41	29	11	58	31	9
400A/3	530	370	270	222	286	275	245	20	365	179	9	97	268	65	32	37	5	222	38	11	83	193	6
400A/4	590	440	270	222	286	275	245	20	425	179	9	97	328	65	32	37	5	222	38	11	83	193	6
630A/3	530	370	270	222	286	275	245	20	365	179	9	97	268	65	40	45	6	222	38	11	83	193	14
630A/4	590	440	270	222	286	275	245	20	425	179	9	97	328	65	40	45	6	222	38	11	83	193	14
800-1000A 3P	785	520	380	250	351	340	360	20	503	220	11	88	415	120	60	64	8	250	59	13	109	254	39
800-1000A 4P	1080	634	380	250	351	340	540	20	613	220	11	88	529	120	60	64	8	250	59	13	109	254	39
1250-1600A 3P	785	520	380	250	351	340	360	20	503	220	11	88	415	120	80	68	8	250	59	13	110	255	43
1250-1600A 4P	1080	634	380	250	351	340	540	20	617	220	11	88	529	120	80	68	8	250	59	13	110	255	43
2000A/3	785	535	423		560		360		408				490		80	81	10		30			113
2000A/4	1080	650	423		560		540		523				605		80	81	10		30			113
2500A/3	785	535	433		560		360		408				490		80	81	15		30			118
2500A/4	1080	650	433		560		540		523				605		80	81	15		30			118
3200A/3	785	535	443		560		360		408				490		80	81	20		30			123
3200A/4	1080	650	433		560		540		523				605		80	81	20		30			123
