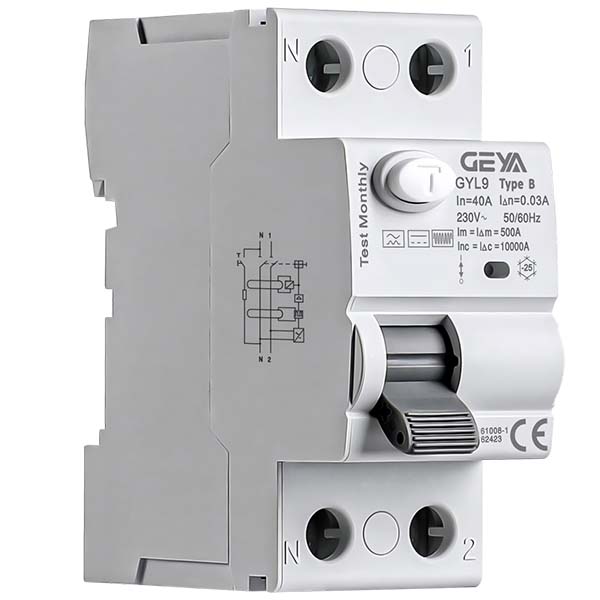

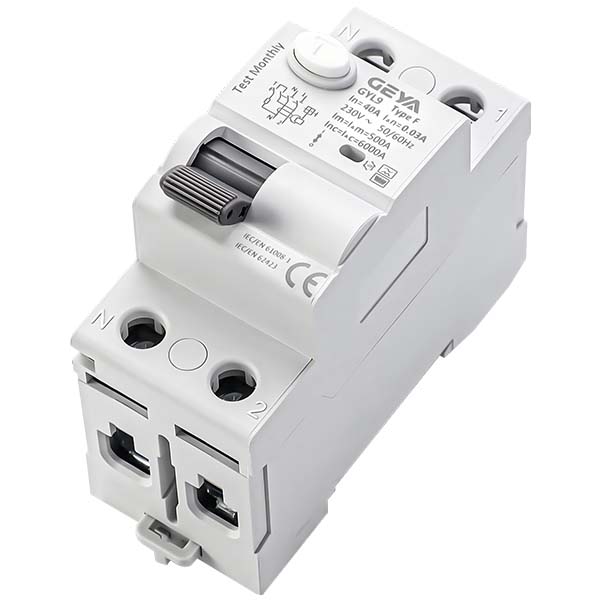

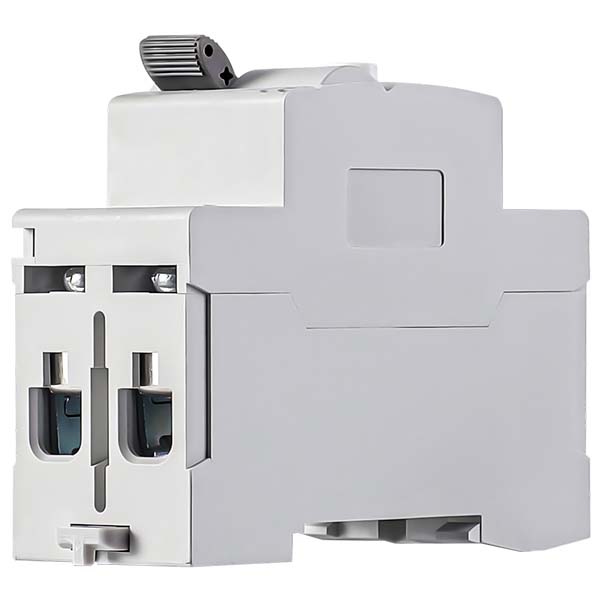

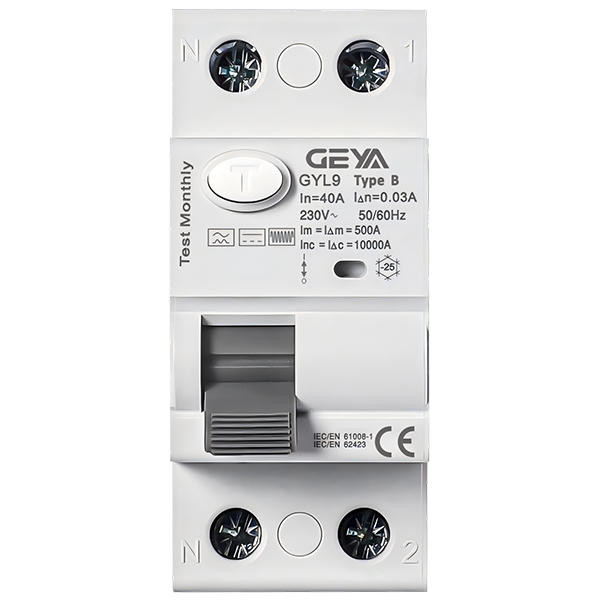

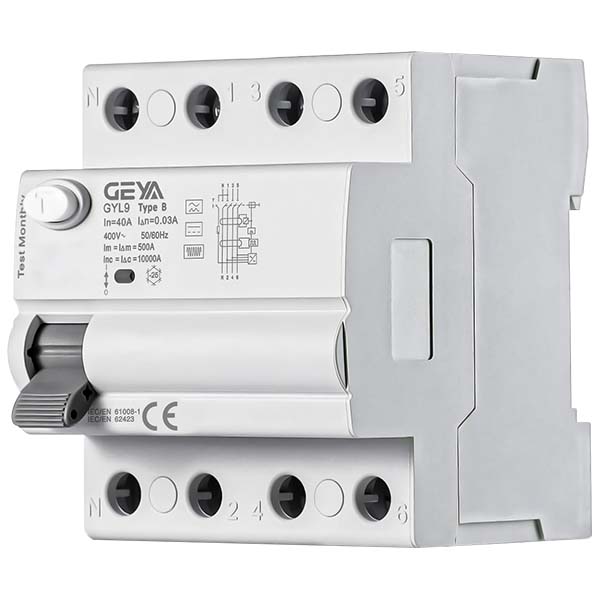

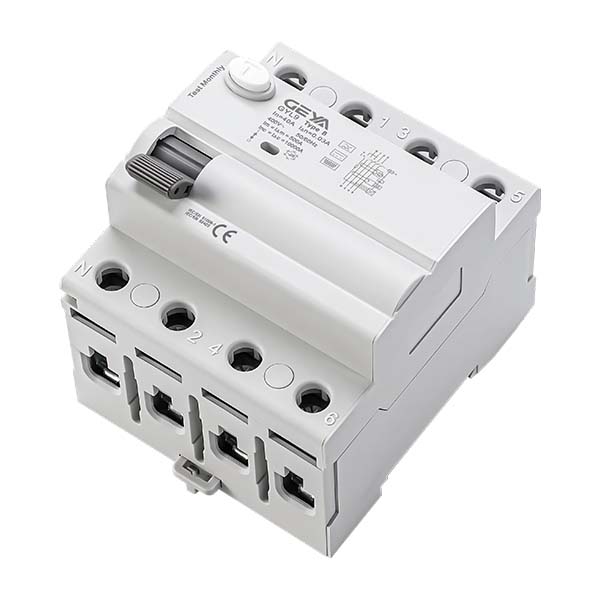

為什么選擇GYL9-F/B系列漏電斷路器（RCCB）？ |
GYL9-F/B系列系列斷路器提供了的漏電電流類型檢測與保護能力，尤其適用于 含有直流分量或高頻成分的現代用電設備及復雜配電系統。其寬泛的額定電流范圍與靈 活的接線設計，能夠滿足多樣化的安裝與保護需求，是提升用電安全等級的可靠選擇。 |
GYL9-F/B系列漏電斷路器（RCCB）產品優勢： |
1、保護：涵蓋從交流到多種直流及高頻漏電的綜合保護。 |
2、安全合規：產品符合環保RoHS 2.0指令要求。 |
3、安裝便捷：支持兩種接線方式，接線端子無強制性方向限制，提供安裝靈活性。 |
4、狀態可視：具備漏電故障指示功能，便于快速識別故障。 |
5、適配性強：寬范圍接線容量，適配多種規格導線。 |
GYL9-F/B系列漏電斷路器（RCCB）產品特點： |
1、多功能保護：內置AC型、A型（脈動直流）、平滑直流、復合波以及至1kHz的 高頻漏電保護裝置，保護功能完備 |
2、環保材料：制造過程符合RoHS 2.0環保標準 |
3、靈活接線：支持“上進下出”和“下進上出”兩種接線方式，無強制端子方向限制 |
4、故障指示：設有漏電故障機械指示，方便故障排查與復位 |
5、強大接線能力：接線容量覆蓋(1-35) mm2導線 |
GYL9-F/B系列漏電斷路器（RCCB）產品應用： |
本系列斷路器適用于對漏電保護有較高要求的各類場所，包括但不限于： |
1、工業領域：工廠車間、生產線的配電保護。 |
2、商業領域：商場、辦公樓、數據中心的電氣安全防護。 |
3、民用建筑：高層住宅、公寓、別墅的戶內配電箱。 |
4、公共設施：學校、醫院、酒店等人員密集場所的配電系統。 |
GYL9-F/B系列漏電斷路器（RCCB）型號說明： | |
GYL9 | F/B |
產品型號 | 剩余電流動作類型 |
漏電斷路器 RCCB | F : B : |
GYL9-F/B系列漏電斷路器（RCCB）技術參數：
| |
1、額定電壓 (Un)：230/240V、240/415V | |
2、額定電流 (In)：16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A | |
3、額定絕緣電壓 (Ui)：500V | |
4、額定沖擊耐受電壓 (Uimp)：4kV | |
5、額定剩余動作電流 (I△n)：0.03A, 0.1A, 0.3A | |
6、Poles：1P+N, 3P+N | |
7、剩余電流動作類型：B型、F型 | |
8、工作頻率：50/60Hz | |
9、額定Max短路電流 (Icu)：6000A, 10000A | |
10、額定剩余短路電流 (I△c)：6000A, 10000A | |
11、額定接通與分斷能力 (Im)：500A (當 In ≤ 50A) 或 10In (當 In = 63A) | |
12、額定剩余接通與分斷能力 (I△m)：500A (當 In ≤ 50A) 或 10In (當 In = 63A) | |
13、擰緊力矩：2.5 N·m | |
14、防護等級：IP20 | |
15、安裝方式：TH35-7.5 標準導軌安裝 | |
16、機械壽命：10000 次 | |
17、電氣壽命：4000 次 | |

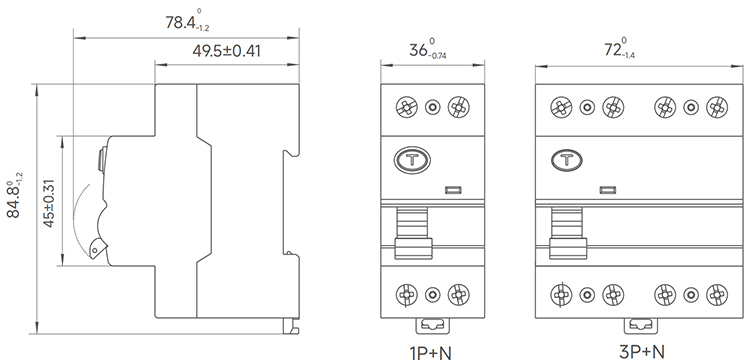

GYL9-F/B系列漏電斷路器（RCCB）產品尺寸： |
|

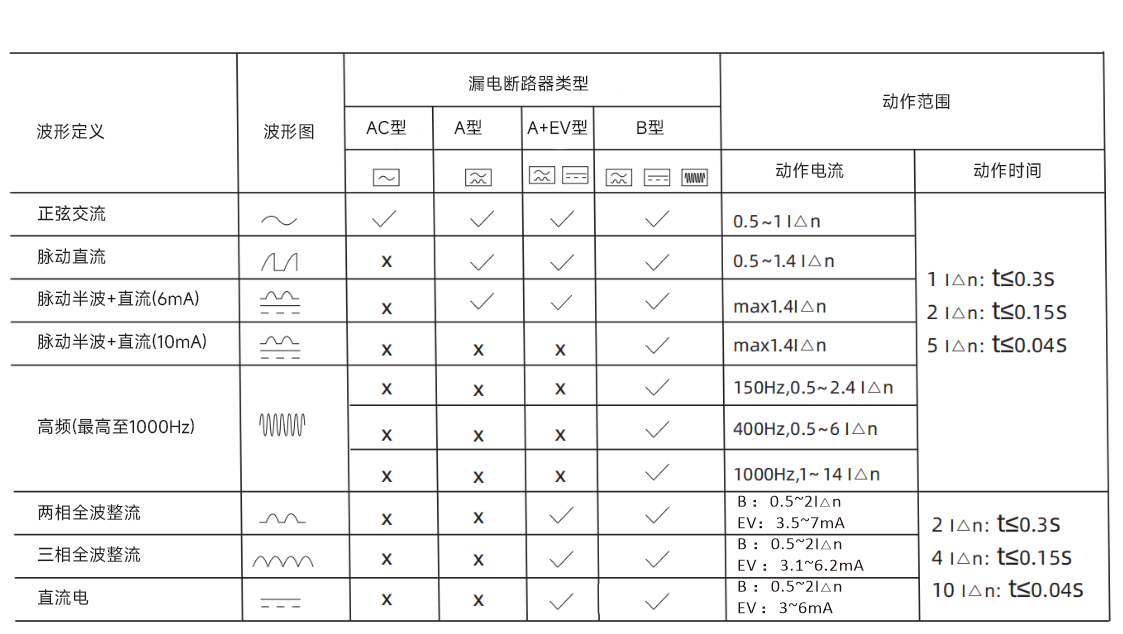

GYL9-F/B系列漏電斷路器（RCCB）漏電區別： |
|
GYL9-F/B系列漏電斷路器（RCCB）剩余漏電流分斷時間： |
額定電流 In(A) | 額定剩余動作電流 l△n(mA) | 剩余電流斷開時間（秒） | ||||
I△n | 21△n | 5l△n | 5A~200A | 500A | ||
16~100 | 30、100、300 | ≤0.1 | ≤0.08 | ≤0.04 | ≤0.04 | ≤0.04 |
