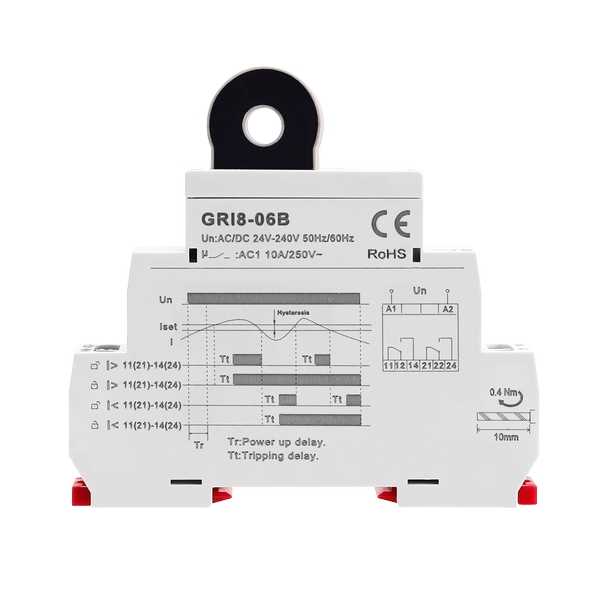

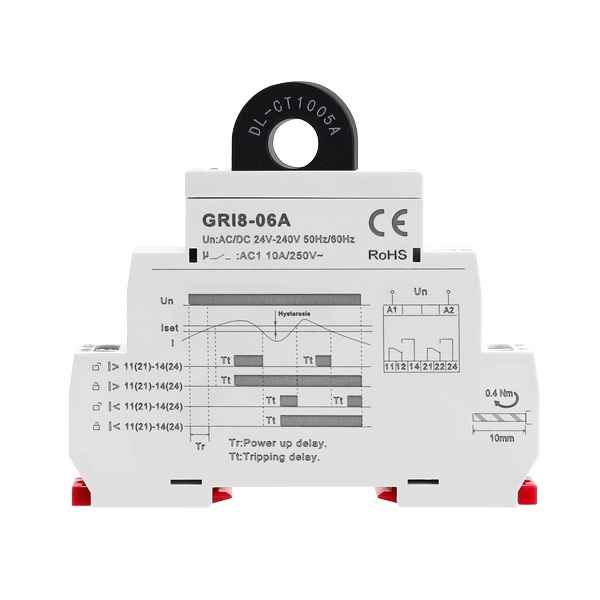

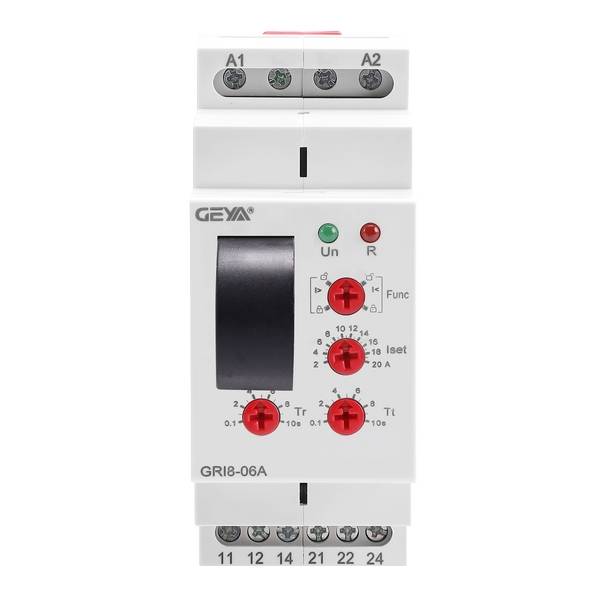

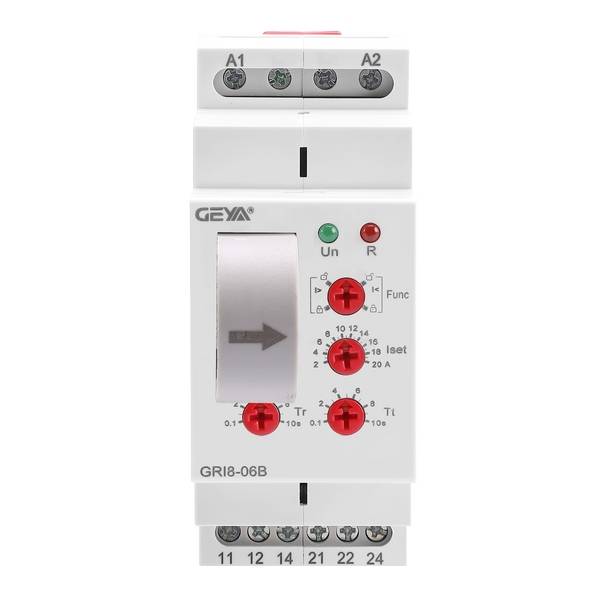

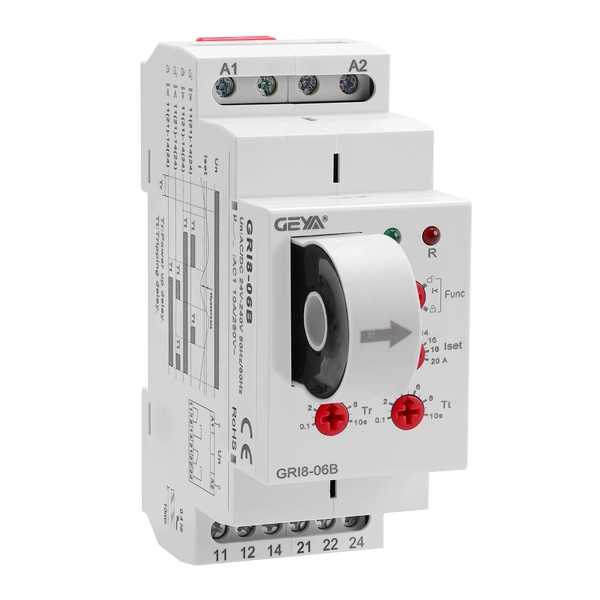

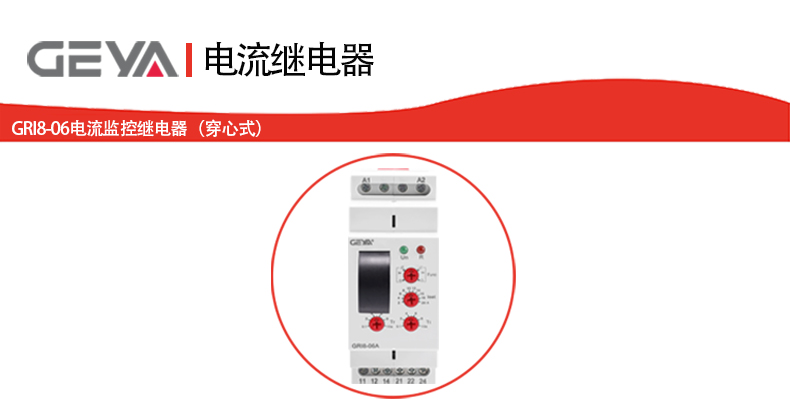

GRI8-06系列電流繼電器

產品介紹：GRI8-06系列是一款多功能電流監控繼電器，采用隔離電流互感器技術，支持穿心式安裝與外部互感器擴展。其緊湊型設計（寬度僅18mm）適配標準35mm卡軌，提供過流/欠流雙模式監測，工作電源覆蓋AC/DC 24~240V寬電壓范圍，適用于交直流混合場景。

所屬分類：電流繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品



為何選擇GRI8-06系列電流繼電器？

GRI8-06系列電流繼電器憑借其高適應性設計和便捷的安裝特性，成為工業電氣保

護領域的優選方案。該產品通過集成穿心式結構、寬電壓兼容性和多模式監控功能，顯

著降低安裝復雜度與系統改造成本，滿足復雜工況下的電流監測需求。

GRI8-06系列電流繼電器產品優勢：

1、安裝便捷性：無需切斷主回路，大幅節省施工時間

2、配置靈活性：交直流通用檢測，支持外接互感器擴展量程

3、空間利用率高：超薄機身優化控制柜空間布局

4、系統兼容性強：寬電壓電源適應各類工業環境

GRI8-06系列電流繼電器產品特點：

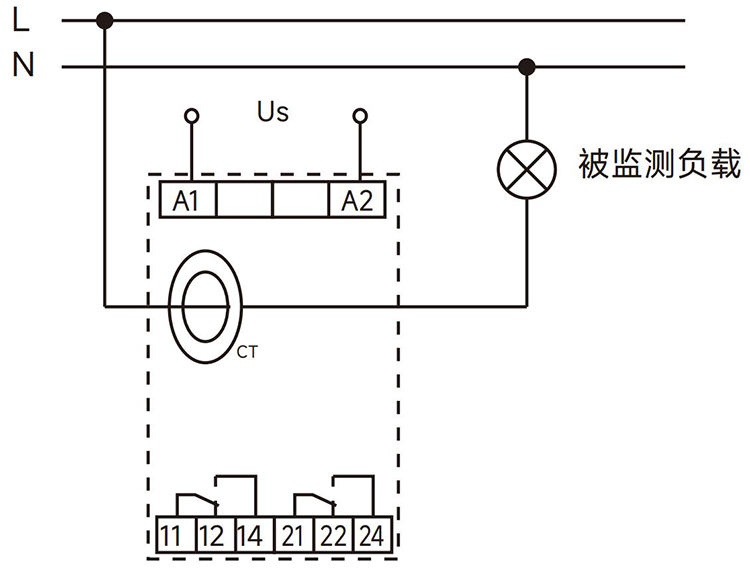

1、創穿心式結構

- 直接穿線安裝設計，徹底免除傳統電流繼電器需斷開主回路的操作步驟，提升

安裝效率并降低系統停機風險。

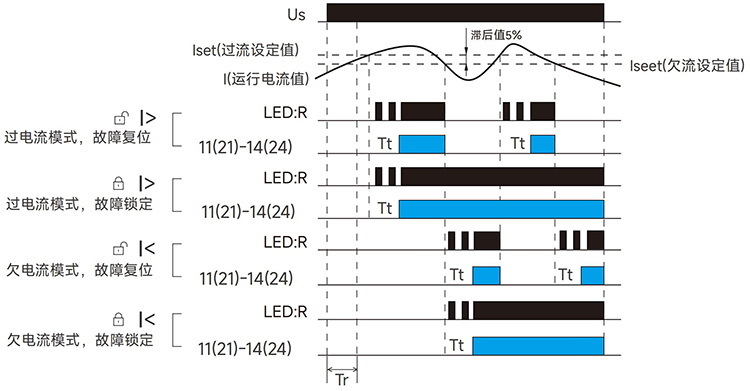

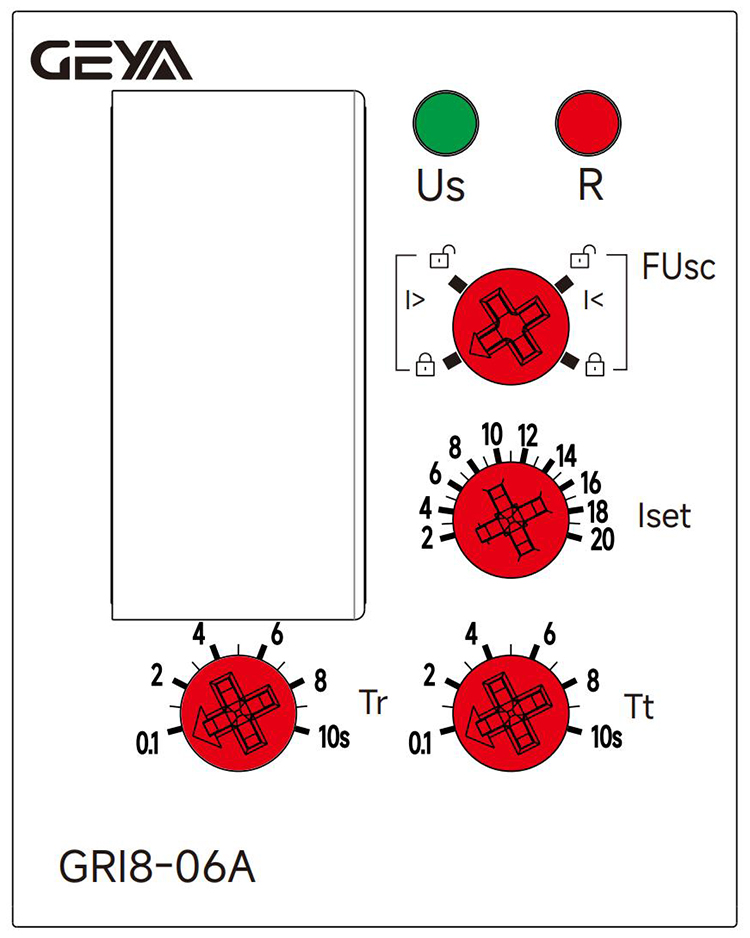

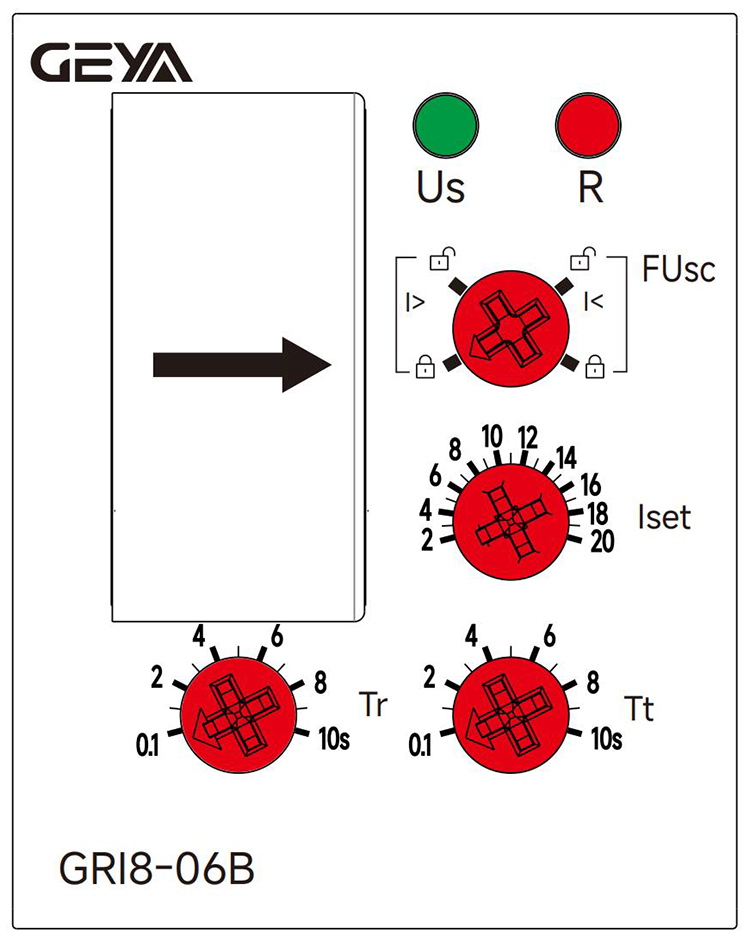

2、智能模式切換功能

- 通過面板旋鈕快速設定過流/欠流監控模式，無需專業工具即可完成參數配置，簡

化運維流程。

3、交直流全域檢測能力

- 提供交直流兼容規格選項，實現對不同電力系統的無縫適配，增強設備通用性。

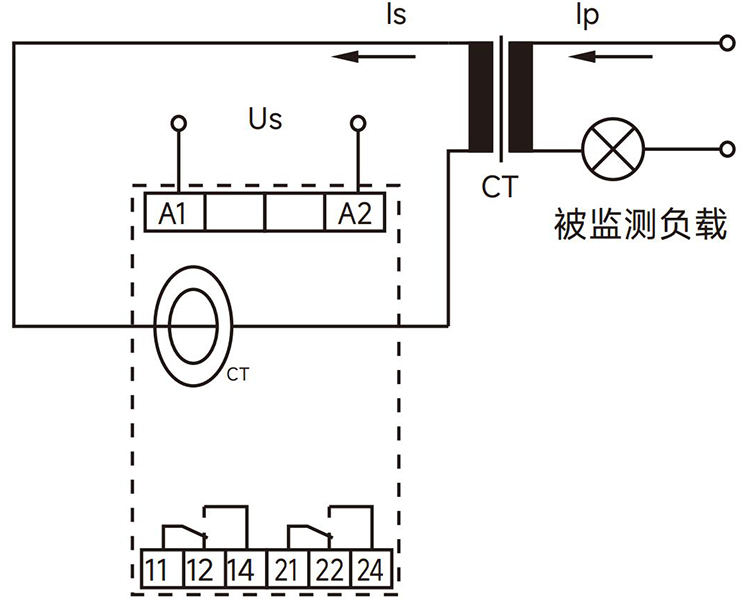

4、可擴展監測范圍

- 內置隔離電流互感器同時支持外接互感器，監控電流范圍可擴展至數千安培等級，

滿足大電流場景需求。

5、寬幅電源適應性

- AC/DC 24~240V寬電壓輸入設計，有效應對工業現場電壓波動問題。

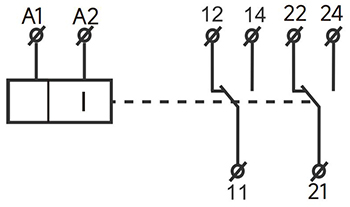

6、雙通道繼電器輸出

- 配備兩組獨立繼電器觸點（1CO+1NO），可同步觸發報警與控制指令，提升系統

聯動效率。

7、可視化狀態指示

- 高亮LED指示燈實時顯示繼電器工作狀態及故障類型，實現快速故障定位。

8、緊湊型設計

- 18mm超窄機身配合35mm標準卡軌安裝，為高密度電氣柜提供高效空間解決方

案。

GRI8-06系列電流繼電器產品應用：

1、工業設備電流保護

- 對電機、變壓器、變頻器等關鍵設備實現過載/欠載實時監控，防止因電流異常導

致的設備損毀事故。

2、電力系統安全監測

- 應用于配電柜、UPS電源等系統，監測饋線電流狀態，保障供電連續性及負載安

全。

3、自動化產線監護

- 集成至PLC控制系統，對生產線傳輸設備、機械臂等執行機構進行電流閾值管理，

避免堵轉或空轉風險。

4、能源管理場景

- 在光伏逆變器、充電樁等新能源設備中監控電流波動，優化能源利用效率并觸發保

護機制。

5、基礎設施運維

- 適用于水泵房、風機房等公共設施，檢測設備異常停機狀態，及時啟動備用系統。

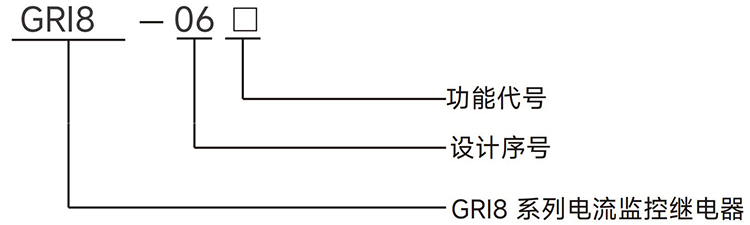

GRI8-06系列電流繼電器型號說明：


代號

功能描述

交流檢測型

交直流檢測型

GRI8-06系列電流繼電器型號說明：

型號	GRI8-06A	GRI8-06B
功能	交流檢測	交直流檢測
電源端子	A1-A2
額定電源電壓	AC/DC 24V-240V
額定電源頻率	50/60Hz,0
消耗功率	max 1.5VA
電源允許波動范圍	-15%;+10%
電流設置范圍	2A-20A
測量電流頻率	AC 50Hz	AC 50Hz,DC
電流設定方式	旋鈕設定
動作延時時間	0.1s~10s
電源指示燈	綠色LED
設定精度	10%
電流測量精度	5%
溫度波動誤差	<0.1%1℃
滯后值	5%
輸出	2×SPDT： Ith:8A;AC-15:Ue/le:250V/1.5A
小切換功率	500mW
輸出繼電器指示	紅色LED
機械壽命	1×10?
電壽命(阻性負載)	1×10?
工作環境溫度	-20℃~+55℃
存儲和運輸環境溫度	-35℃~+75℃
安裝方式	35mm卡軌安裝
防護等級	IP20
安裝位置	任意
安裝海拔高度	≤2000米
污染等級	2
接線能力	1×2.5mm2或2×1.5mm20.4N ·m

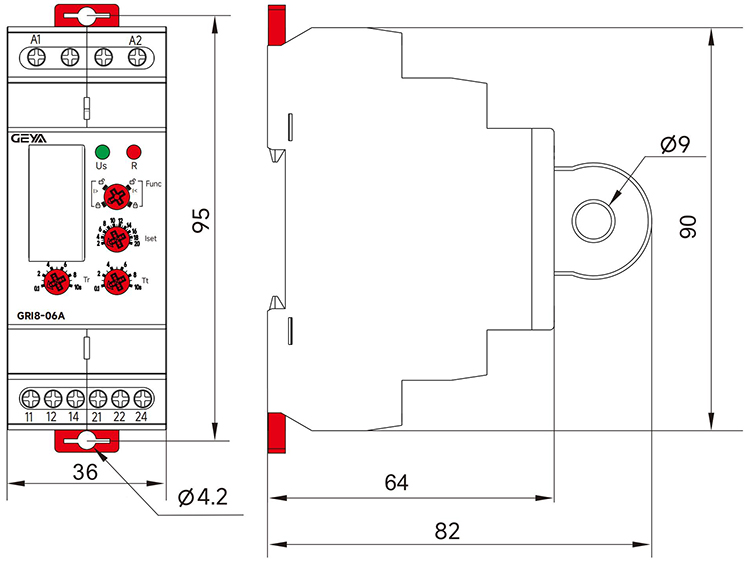

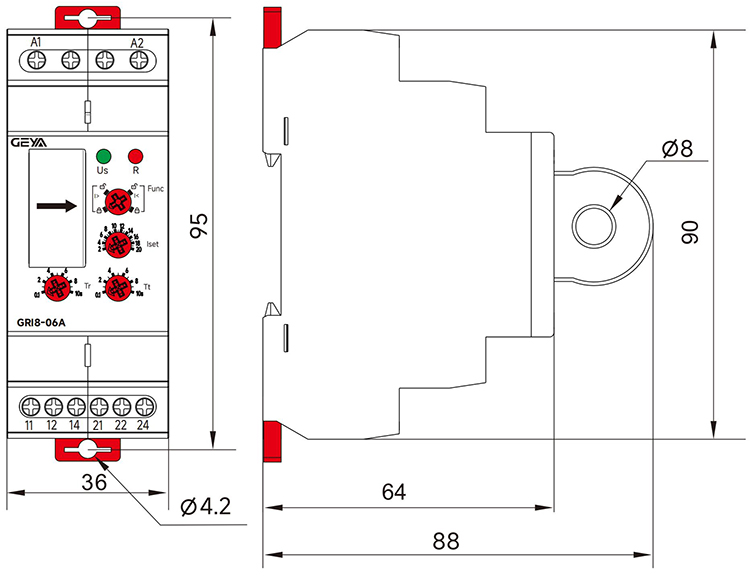

外形尺寸	90mm×36mm×64mm
重量	103g	100g
符合標準	GB/T14048.5,IEC60947-5-1
