1、高可靠性：工業級元器件與強化絕緣設計，長期穩定運行

2、操作便捷：旋鈕式參數設定，減少調試時間成本

3、精準監控：≤1%測量精度，提升保護動作準確性

4、空間高效：超薄設計優化柜內空間利用率

5、兼容性強：支持標準導軌安裝，適配主流工業控制系統

GRV8-01/02系列單相電壓監控型電壓繼電器產品特點：

1、高精度真有效值測量

- 采用真有效值（True RMS）電壓檢測技術，在諧波干擾或波形畸變的復雜電

網環境中仍能提供準確的電壓數據，測量誤差≤1%。

2、靈活的工作模式配置

- 通過面板旋鈕可快速設定過壓、欠壓、窗口（過欠壓組合）等保護模式，無需輔

助工具即可完成參數調整，提升操作效率。

3、直觀的狀態指示系統

- 配備多色LED指示燈，實時顯示繼電器工作狀態（電源、報警、動作）、電壓異常

類型及故障類型，便于現場運維人員快速診斷系統狀態。

4、緊湊型工業設計

- 超薄機身寬度僅18mm，支持35mm標準DIN導軌安裝，有效節省控制柜空間；寬

溫度范圍設計（-25℃~+55℃），適應嚴苛工業環境。

GRV8-01/02系列單相電壓監控型電壓繼電器產品特點：

1、關鍵設備電壓保護

- 為電動機、壓縮機、變頻器等設備提供過壓/欠壓分級保護，避免電壓異常導致的

設備損壞或停機風險。

- 集成于配電柜、控制箱中，實現對生產線核心設備的主動防護。

2、智能電源管理系統

- 自動監控主備電源電壓狀態，當主電源異常時觸發繼電器動作，無縫切換至備用電

源供電，保障關鍵負載持續運行。

- 適用于數據中心、醫療設施、消防系統等對供電連續性要求嚴格的場所。

3、能源管理輔助單元

- 配合能源管理系統，實時反饋電網電壓質量數據，為能效優化與故障預判提供依

據。

GRV8-01/02系列單相電壓監控型電壓繼電器技術參數：

功能

電源端子(監控端)

額定電源電壓

額定電源頻率

額定絕緣電壓

額定沖擊耐受電壓

滯后值

電源指示燈

動作延時時間

電壓測量誤差

上電延時時間

旋鈕設定精度

復位時間

溫度波動誤差

1組轉換觸點

:Ith:10A;AC-15:Ue/le:250V/2.5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

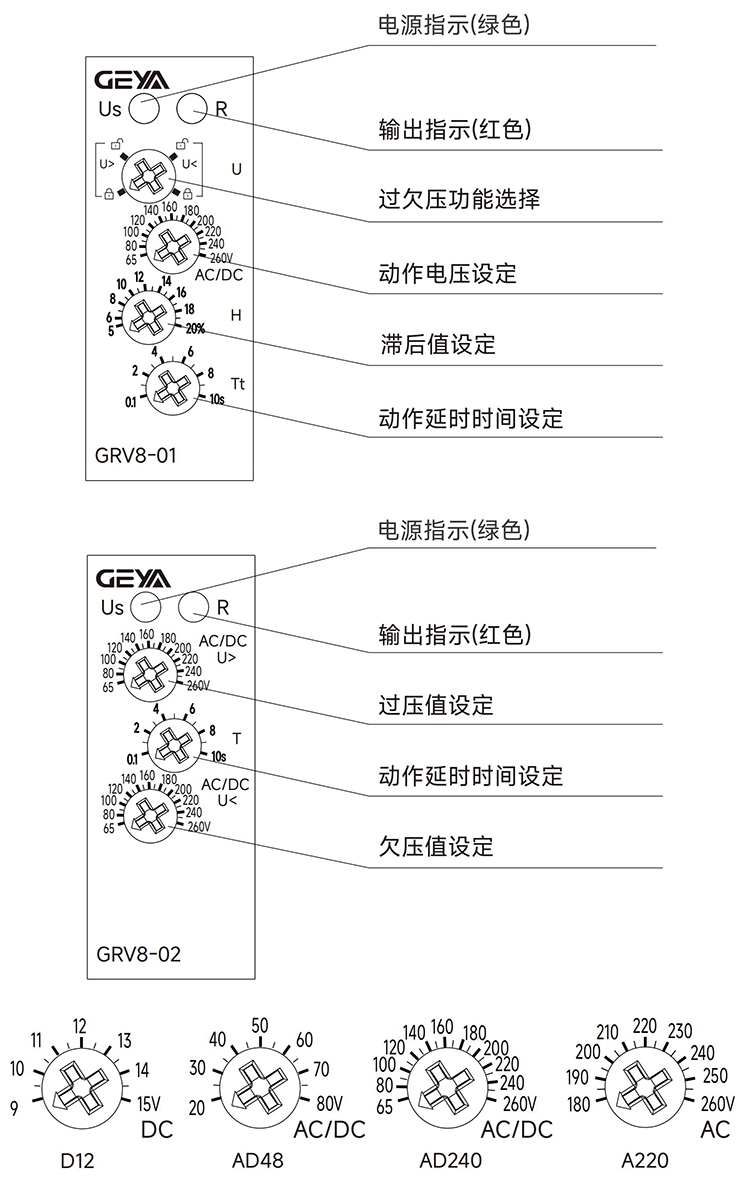

設定注意事項：

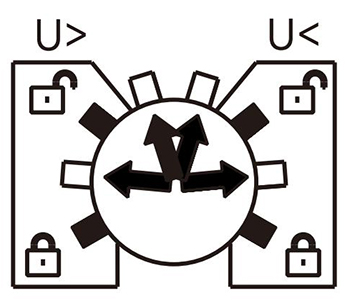

GRV8-01的錯誤設定

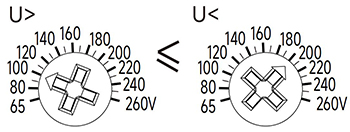

GRV8-02的錯誤設定

  圖中箭頭所指位置為錯誤的設定位

  置，錯誤設定時，紅燈和綠燈同時閃

  爍。更改為正確設定后需斷電重新啟

  動。

  通電后如果更改工作模式，紅燈和

  綠燈同時閃爍，觸點保持不變，當設

  定改回原先工作模式，指示燈恢復。

  當欠壓設定值大于過壓設定值時，

  紅燈和綠燈同時閃爍，觸點斷開。當

  欠壓設定值小于過壓值時，指示燈和

  觸點恢復。

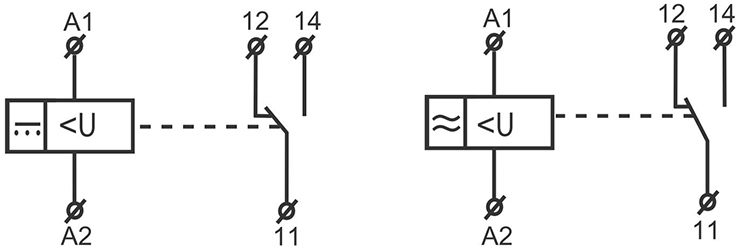

GRV8-01/02系列單相電壓監控型電壓繼電器產品接線：

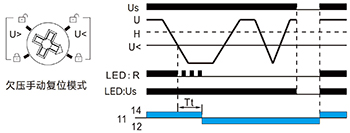

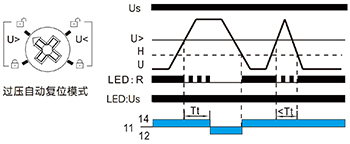

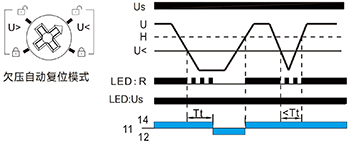

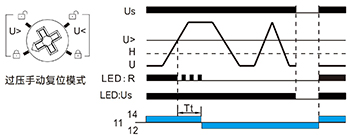

GRV8-01功能圖：

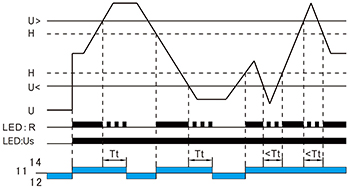

GRV8-02功能圖：

U>：過壓設定值

U<：欠壓設定值

H：滯后值※

U：輸入電壓

Tt:：動作延時設定時間

※滯后值H示例：

■自動復位模式

 ●過壓模式，過壓設定為250V，滯后率H設定為10%，則，

過壓復位值=250V×（1-10%）=225V。

 ●欠壓模式，欠壓設定為180V，滯后率H設定為5%，則，

欠壓復位值=180V×（1+5%）=189V。

■手動復位模式，H無效，復位需斷開輸入電源。

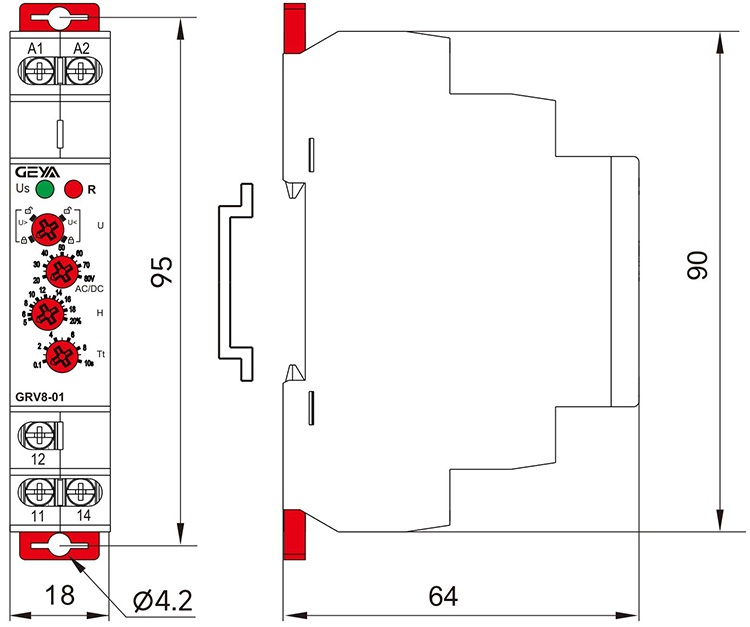

GRV8-01/02系列單相電壓監控型電壓繼電器產品尺寸：
