GRV8-09/10三項電壓監控繼電器

產品介紹：GRV8-09/10系列是專業設計的三相電壓監控繼電器，采用真有效值測量技術，可精準監測三相電網的電壓狀態。該產品適用于全球不同電壓標準場景，通過實時電壓保護機制，有效預防設備因電壓異常導致的故障風險，保障電力系統穩定運行。

所屬分類：電壓繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品



GRV8-09/10三項電壓監控繼電器產品優勢：

1、全球電壓兼容性：8檔電壓覆蓋全場景應用，降低海外項目適配成本。

2、工業級可靠性：真有效值測量技術保障復雜工況下的監測準確性。

3、高效運維支持：LED狀態指示與緊湊設計簡化安裝維護流程。

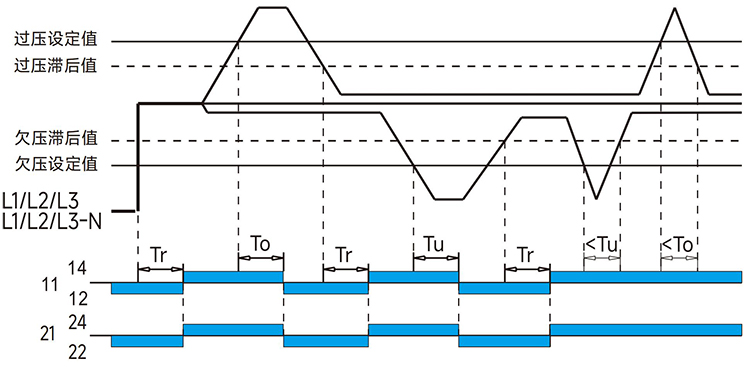

4、多重保護機制：集成過壓、欠壓、斷相、逆相等綜合保護功能。

GRV8-09/10三項電壓監控繼電器產品特點：

1、高精度真有效值測量

- 采用真有效值（True RMS）算法，抗諧波干擾能力強，測量精度≤1%，復雜

電網環境下的數據可靠性。

2、寬電壓自適應設計

- 支持8檔可調額定電壓（100V~690V），兼容全球主流工業電壓標準，無需額外配

置適配模塊。

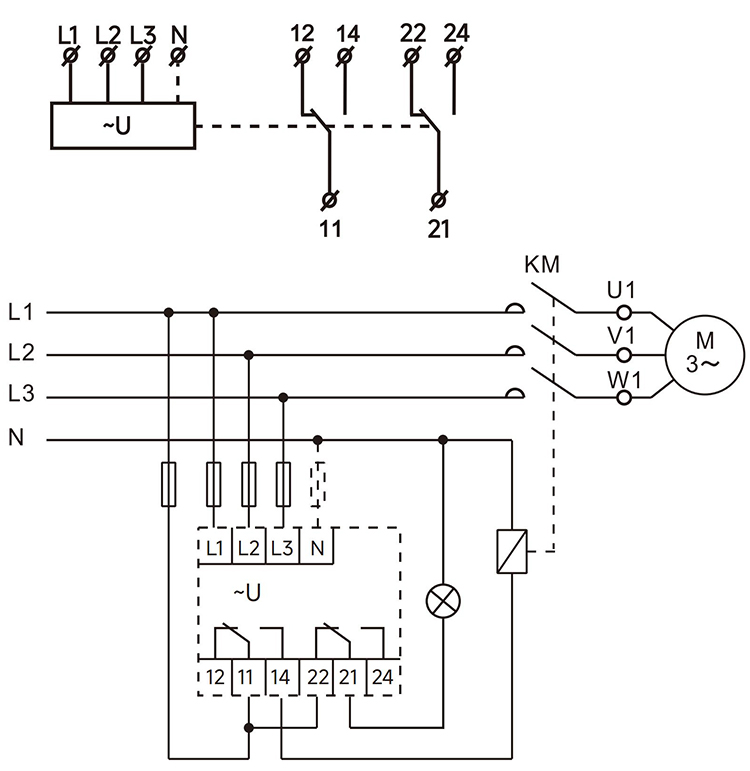

3、靈活接線配置

- 提供三相三線（3L）與三相四線（4L）雙規格可選，適配不同配電系統架構。

4、狀態可視化指示

- 內置多色LED指示燈，實時顯示繼電器工作狀態（正常/過壓/欠壓/斷相），便于快

速故障診斷。

5、緊湊型工業設計

- 寬度僅36mm，支持35mm標準卡軌安裝，節省控制柜空間，適用于高密度集

成場景。

GRV8-09/10三項電壓監控繼電器產品應用：

1、移動設備電力監控

- 為工程車輛、農業機械、冷藏運輸車等移動設備提供電壓連接狀態監測與控制保

護。

2、逆向運行事故防護

- 實時檢測相序異常，防止電機類設備因電源反相導致機械損壞或安全事故。

3、雙電源自動切換系統

- 用于正常供電與應急電源的自動切換控制，保障關鍵負載持續運行。

4、動力設備斷相保護

- 監控三相電壓完整性，在缺相發生時快速切斷電源，避免電機燒毀及生產線停機。

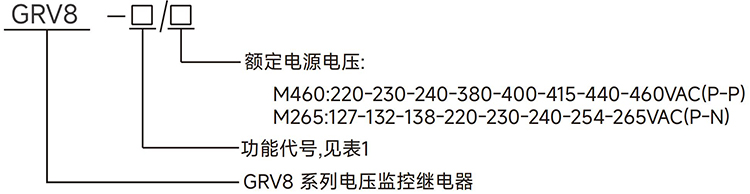

GRV8-09/10三項電壓監控繼電器型號說明：


GRV8-09/10三項電壓監控繼電器技術參數：

	M460	M265
功能	監控L-L電壓(3相3線制)	監控L-N電壓(3相4線制)
監控端子	L1-L2-L3	L1-L2-L3-N
電源	L1-L2-L3	L1-L2-L3-N
額定工作電壓選擇	220-230-240-380-400 -415-440-460(P-P)	127-132-138-220-230 -240-254-265(P-N)
額定沖擊耐受電壓	2.5KV
額定絕緣電壓	500V
測量頻率范圍	45Hz-65Hz
測量范圍	176V-552V	101V-318V
電壓門限值范圍	額定電壓的2%-20%

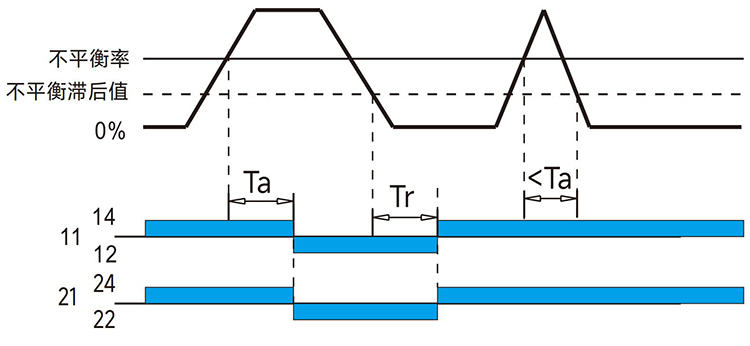

不平衡值門限范圍	5%-15%
電壓固定滯后率	2%
斷相電壓值	額定電壓值的70%	額定電壓值的70%
電壓測量誤差	≤1%
動作延時時間	0.1s-10s可調
上電/復位延時時間	0.1s-10s可調
旋鈕設定精度	10%
溫度波動誤差	0.05%1℃,at=20℃
輸出	2×SPDT ： Ith:5A;AC-15:Ue/le:250V/1A
小切換功率	500mW
輸出繼電器指示	紅色LED
機械壽命	1×10?
電壽命(阻性負載)	1×10?
工作環境溫度	-20℃~+55℃
存儲和運輸環境溫度	-35℃~+75℃
安裝方式	35mm卡軌安裝
防護等級	IP20
安裝位置	任意
安裝海拔高度	≤2000米
污染等級	2
過壓類別	ⅢI.
接線能力	1×2.5mm2或2×1.5mm204N ·m

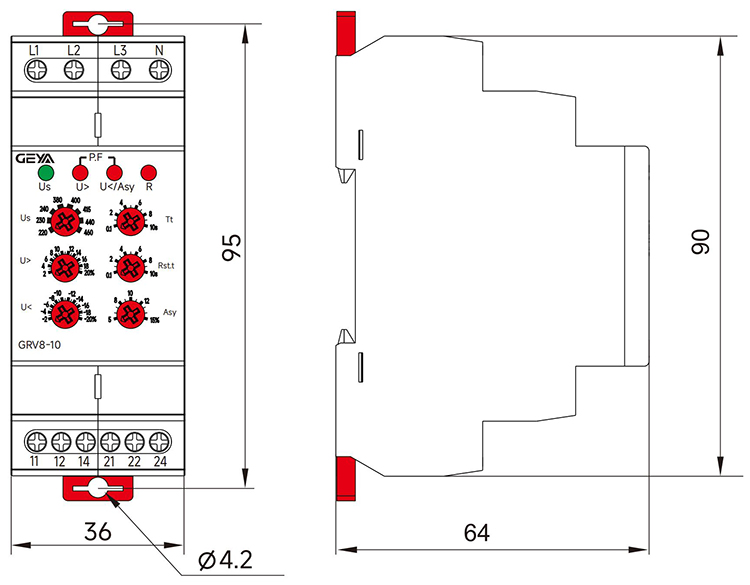

外形尺寸	90mm×36mm×64mm
重量	100g
符合標準	GB/T14048.5,IEC60947-5-1,EN 60255-1


GRV8-09/10三項電壓監控繼電器產品面板：

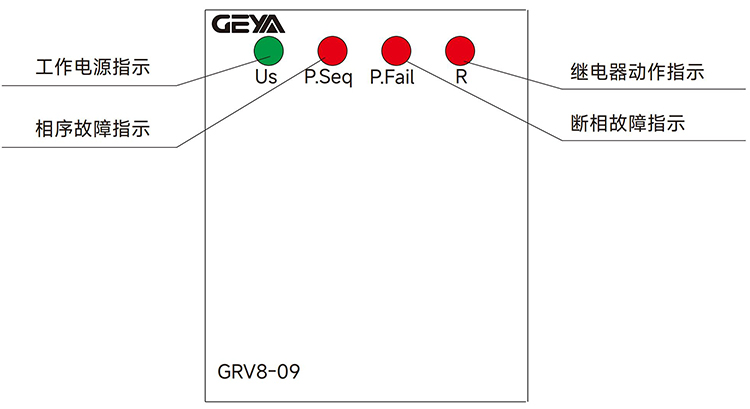

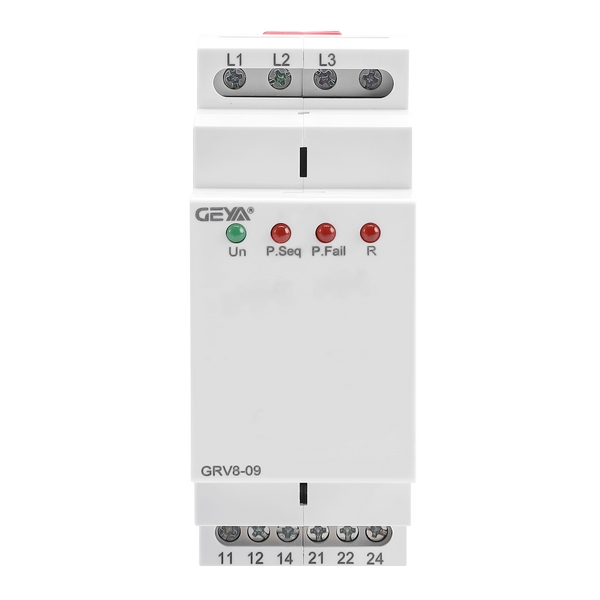

GRV8-09產品面板：

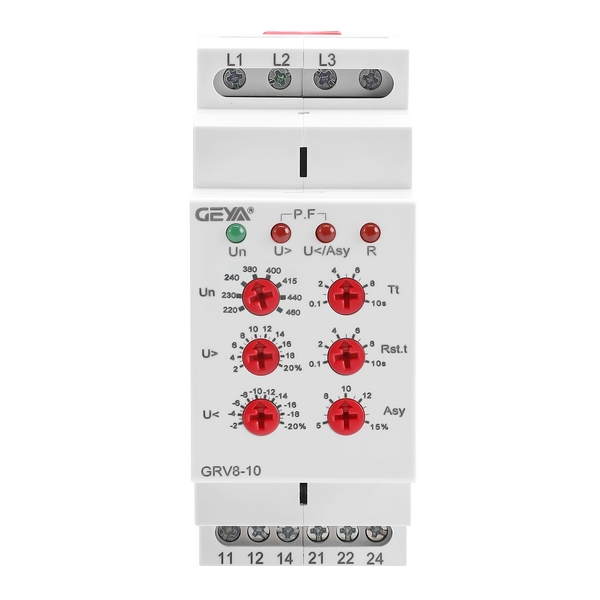

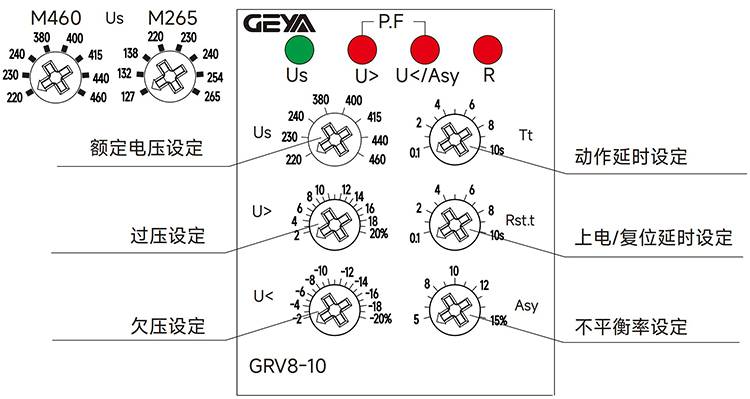

GRV8-10產品面板：


注意：

產品通電運行過程中如果改變額定電壓旋鈕，三個LED(U>,U<,R) 同時閃爍，指示

錯誤設定，產品保持原先設定的額定電壓進行保護。當額定電壓旋鈕返回原先設定值

時，指示燈恢復正常。

GRV8-10 LED狀態	產品狀態
Us	電源指示
Us	閃爍：上電/復位狀態
U>	常亮：過壓指示
U</Asy	常亮：欠壓指示
U</Asy	閃爍：不平衡指示

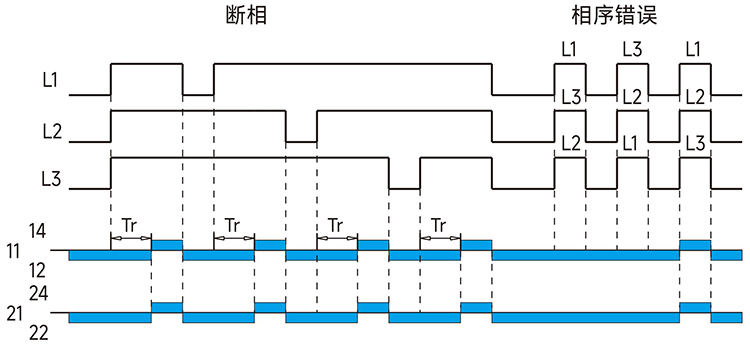

U> U</Asy	兩個燈同時閃爍：斷相指示
U> U</Asy	兩個燈交替閃爍：相序錯誤指示
R	繼電器動作
