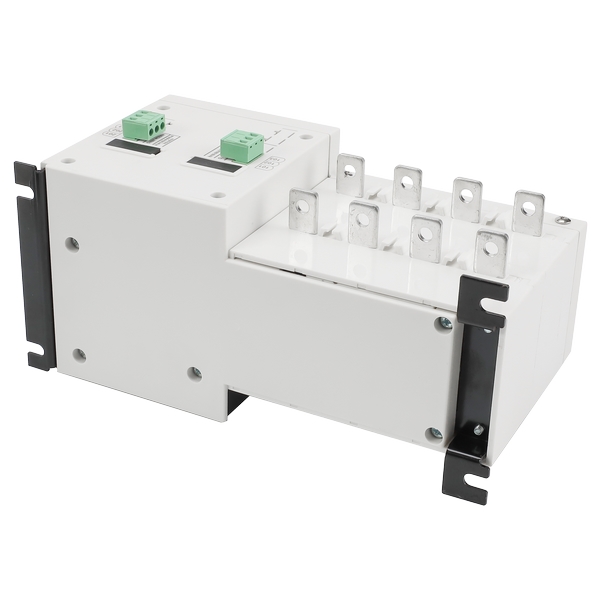

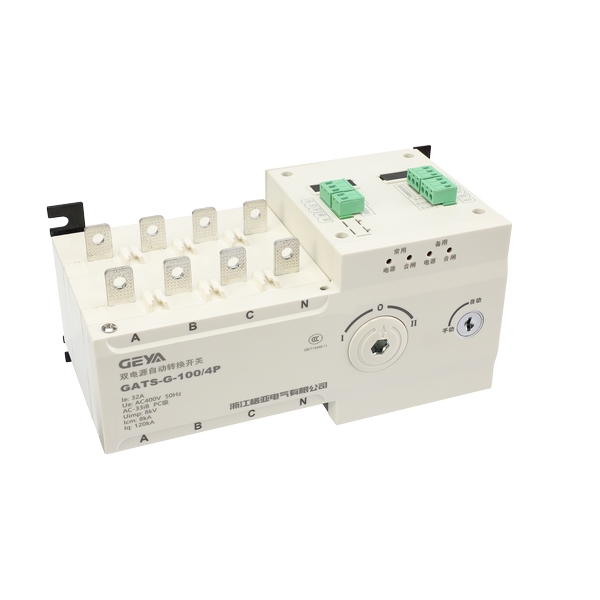

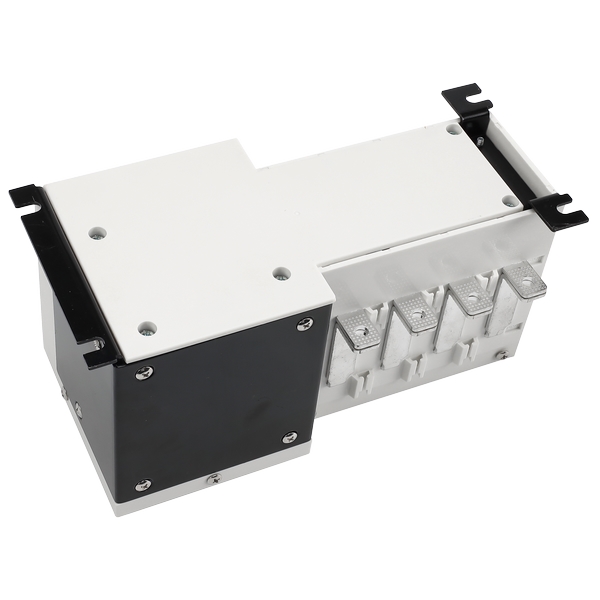

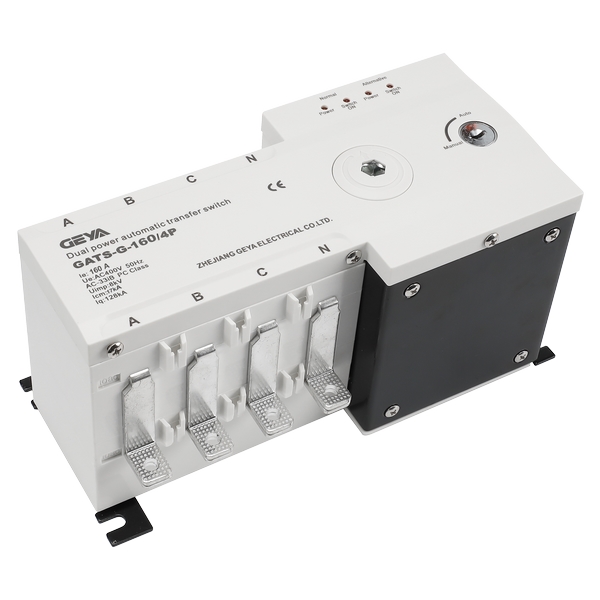

GATS-G-ST隔離型雙電源轉換開關

產品介紹：GATS-G-ST隔離型雙電源轉換開關屬于PC級隔離型雙電源轉換開關，主要用于交流50Hz/60Hz,額定電壓400V及以下，額定工作電流1250A的兩中性點接地電源系統中，因一路電源發生異常而進行電源之間的切換，保證其供電的可靠性和安全性。

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



GATS-G-ST隔離型雙電源轉換開關應用場合：

該自動轉換開關具有“常用合閘”、“備用合閘”和“兩路斷開”位置。廣泛應用于供電系統的常用電源和

備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。

GATS-G-ST隔離型雙電源轉換開關工作條件：

1、周圍空氣溫度：周圍空氣溫度-5℃~+40℃,且24小時平均溫度值不超過+35℃。

2、大氣濕度：溫度為+40℃時，相對濕度不超過50%,月相對濕度90%,在較低的溫度下可以允許有

較高的相對濕度。對于溫度變化偶爾產生的凝露應采取的措施。

3、安裝高度：安裝地點的海拔高度不超過2000米。

4、污染等級：安裝地點環境污染等級為3級。

5、使用類別：使用類別為：AC-33iB。

6、電磁環境：適用于環境A。在環境B中使用本產品會產生有害的電磁干擾，再次情況下用戶需采取適當的

防護措施。

GATS-G-ST隔離型雙電源轉換開關運輸與儲存條件：

1、產品在運輸過程中，不得受雨雪侵襲。

2、儲存環境溫度為-25℃~+55℃之間，相對濕度不大于95%(25℃時)。

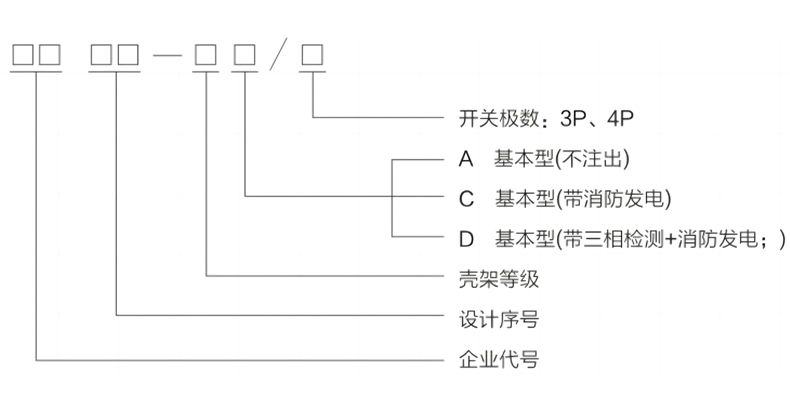

GATS-G-ST隔離型雙電源轉換開關型號及含義：


GATS-G-ST隔離型雙電源轉換開關產品功能介紹：

控制器代號	功能介紹
A型	1、常用電源指示和合閘狀態指示 2、備用電源指示和合閘狀態指示 3、單相(A相)缺相檢測
C型	1、常用電源指示和合閘狀態指示 2、備用電源指示和合閘狀態指示 3、單相(A相)缺相檢測 4、消防聯動，發電啟動停止功能
D型	1、常用電源指示和合閘狀態指示 2、備用電源指示和合閘狀態指示 3、消防聯動，發電啟動停止功能，三相缺相檢測


GATS-G-ST隔離型雙電源轉換開關功能參數：

GATS-G-ST隔離型雙電源轉換開關技術參數：

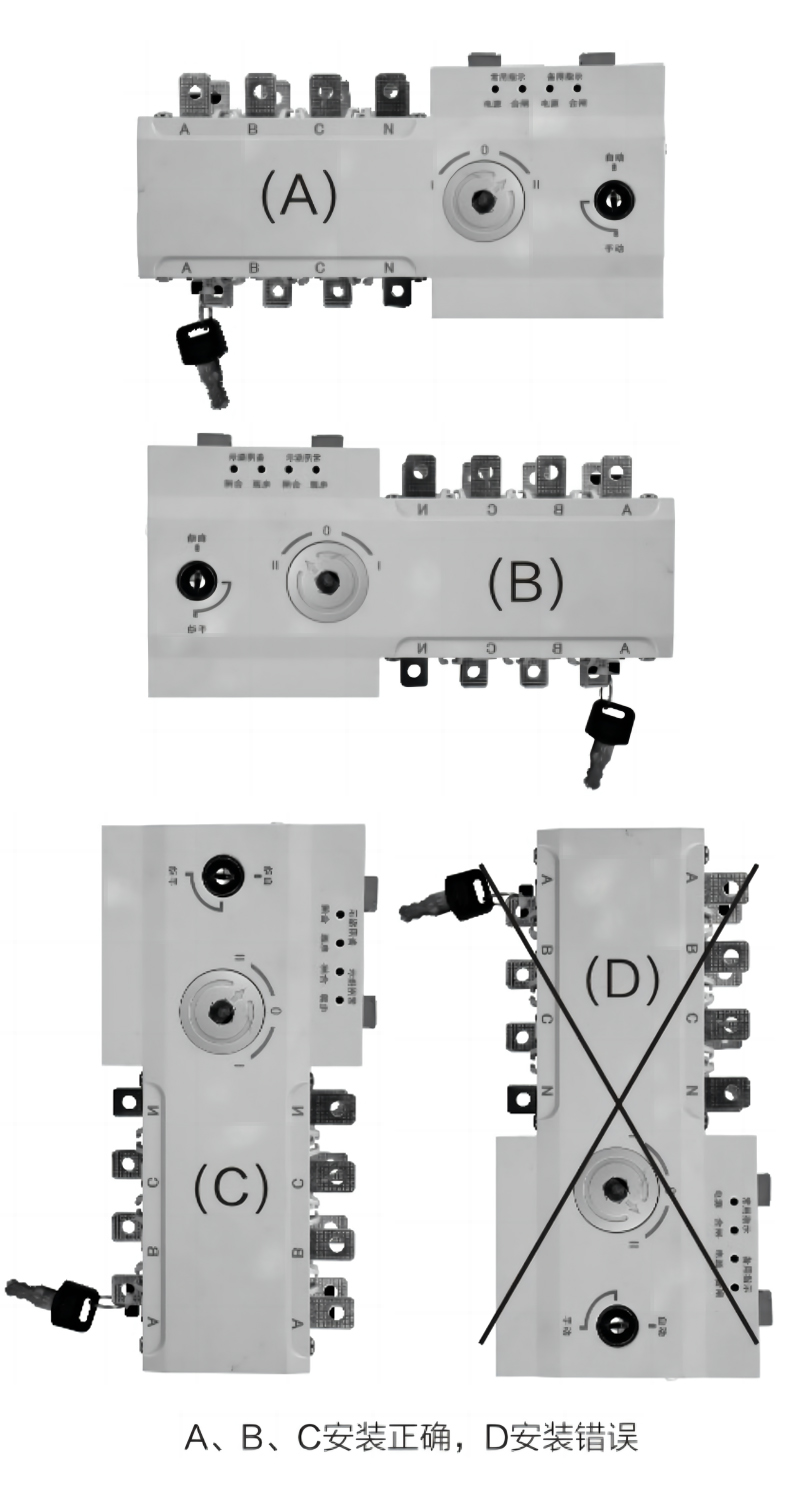

GATS-G-ST隔離型雙電源轉換開關安裝方式：

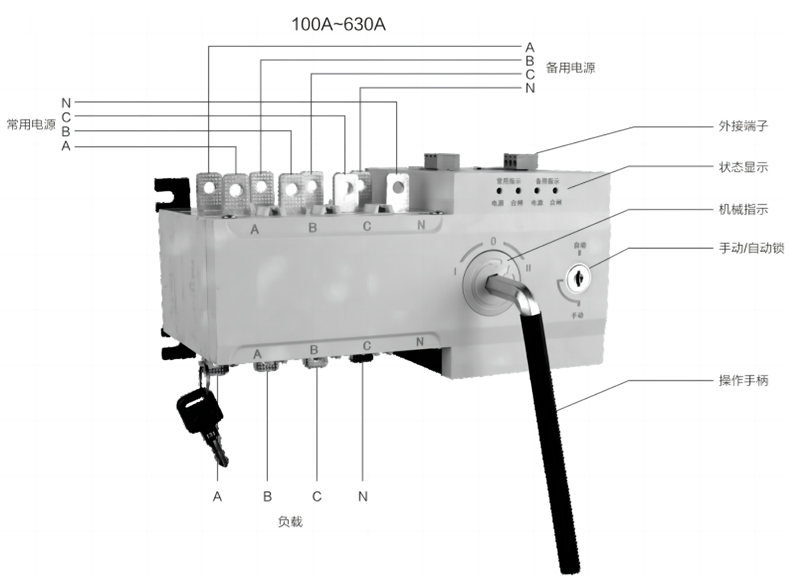

GATS-G-ST隔離型雙電源轉換開關接線示意圖：

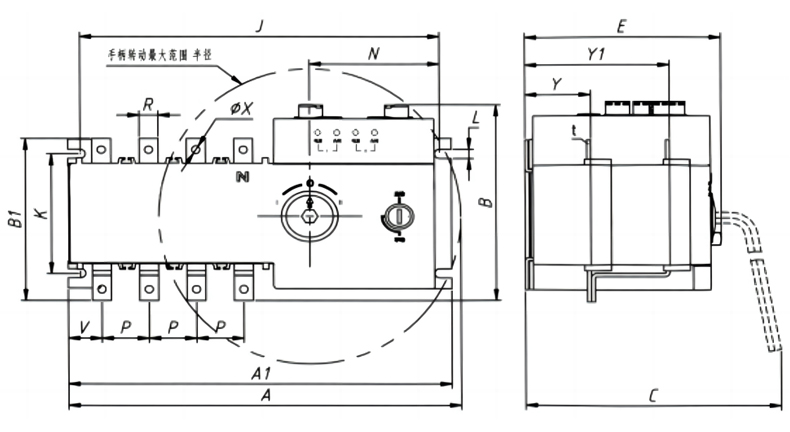

GATS-G-ST隔離型雙電源轉換開關產品尺寸：
