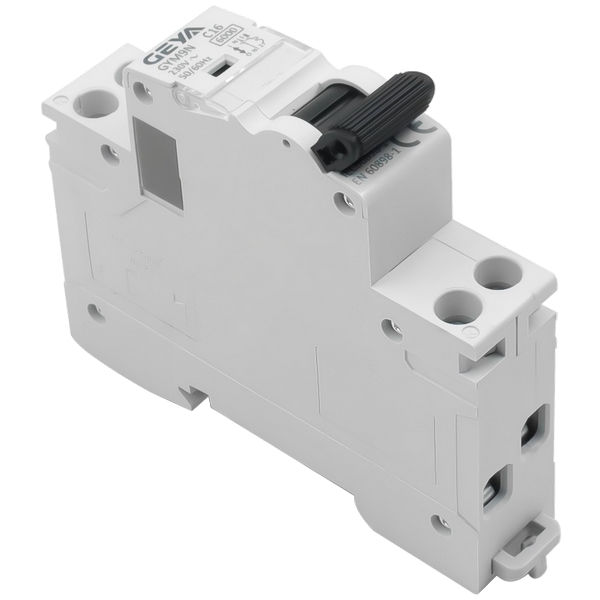

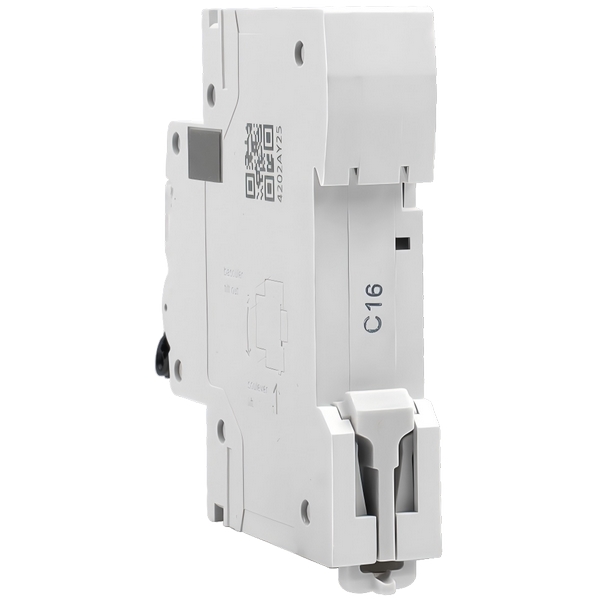

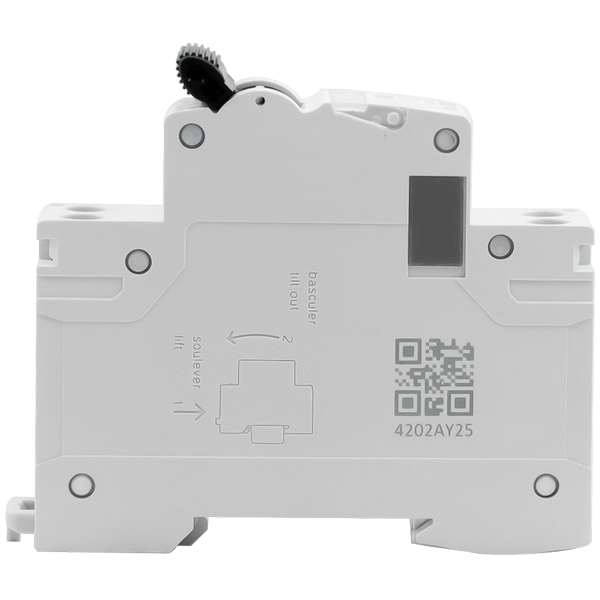

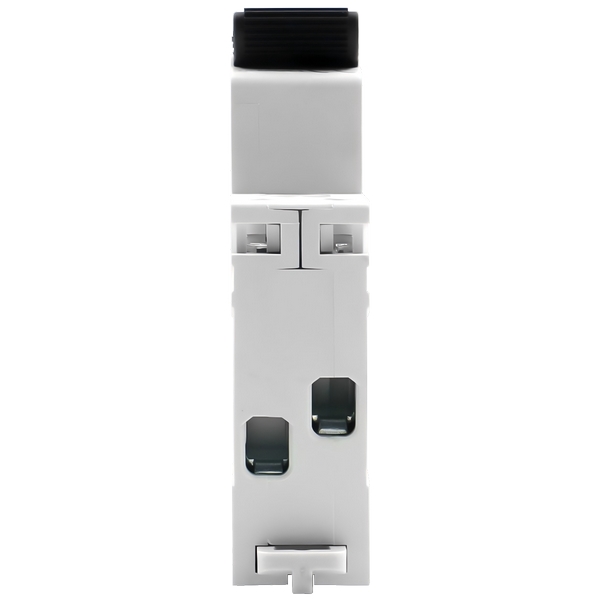

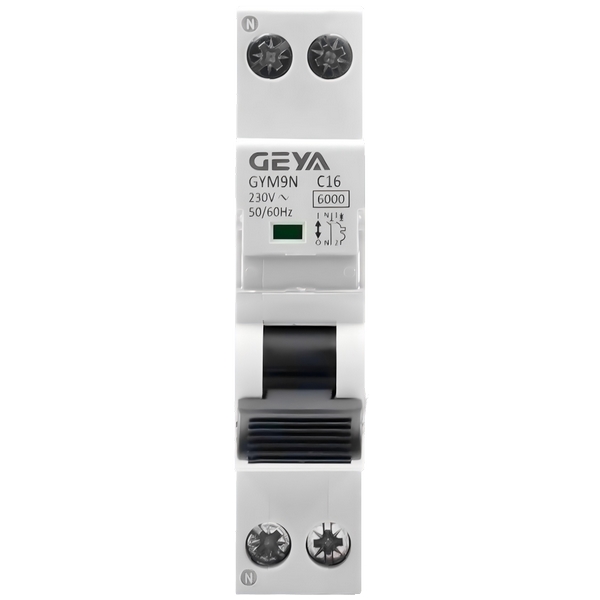

GYM9N型小型斷路器
產品介紹：GYM9N為1P N微型斷路器，采用緊湊型模數化設計，可在配電箱內高效排布。產品具備明確的觸點位置指示，支持對中性線與相線的聯動控制，符合常規低壓保護與隔離需求。
價格：
促銷：
{{cuxiaoname}}
為什么選擇GYM9N型小型斷路器？ |
該斷路器在保障用電安全與可靠性的同時，兼顧安裝便捷性與空間經濟性。其均衡的 性能配置與廣泛的環境適應性，使其成為各類低壓配電及終端保護的適用選擇。 |
GYM9N型小型斷路器產品優勢： |
1、安裝便捷可靠 - 優化結構設計，支持快速安裝與穩固接線，配備扭矩限制機構，避免安裝過緊損傷 端子，提升施工效率與一致性。 |
2、全生命周期性能穩定 - 在額定壽命周期內，脫扣特性保持一致，觸點接觸可靠，保護功能長期有效， 減少因器件老化引發的誤動作或故障風險。 |
3、環保材料與安全絕緣 - 符合RoHS 2.0環保指令，關鍵絕緣部件采用阻燃耐高溫材料，在保障電氣安全 的同時，響應綠色采購與可持續發展要求。 |
4、觸頭機構與指示清晰 - 采用銀合金觸點與優化滅弧系統，分斷迅速。機械狀態指示窗設計直觀，可清晰辨 識“接通”或“斷開”位置，便于操作與檢修確認。 |
5、中性線全程保護與管理 - 1P+N結構在分合閘時均對中性線進行聯動控制，提供的線路隔離，增強了操 作與維護時的安全性，同時兼顧了經濟性與空間效率。 |
GYM9N型小型斷路器產品特點： |
1、緊湊機身：單寬度僅18mm，節約安裝空間 |
2、接線能力強：可接入0.5 10mm2導線，適用常見電纜規格 |
3、分斷能力可選：提供3kA、4.5kA分斷等級，滿足不同場景保護要求 |
4、脫扣特性齊全：具備B、C、D型脫扣曲線，適配阻性、一般感性及高沖擊電流負載 |
5、操作壽命長：機械壽命達20000次，電氣壽命4000次 |
6、連接順序合理：先接通N線，后斷開N線，提升操作安全性 |
7、絕緣性能可靠：額定絕緣電壓500V，沖擊耐受電壓4kV |
8、防護等級：外殼防護等級IP20，防止較大固體異物進入 |
GYM9N型小型斷路器產品應用： |
適用于工商業配電、辦公樓、高層住宅、民用建筑等場所的照明、插座及小型設備回 路，為其提供過載與短路保護，保障配電系統與用電設備的安全運行。 |
GYM9N型小型斷路器型號說明： | |
GYM9 | N |
產品型號 | with N poles |
小型斷路器 MCB | |
GYM9N型小型斷路器技術參數： | |
額定電流（In）：1、2、3、4、6、10、16、20、25、32、40A | |
額定電壓（Ue）：230V- | |
工作頻率：50/60Hz | |
跳閘曲線：B、C、D | |
分斷能力：3/4.5kA | |
Poles：1P+N | |
機械壽命：20000次 | |
電氣壽命：4000次 | |
額定絕緣電壓（Ui）：500V | |
額定脈沖耐受電壓（Uimp）：4KV | |
擰緊力矩：2.0N.m | |
防護等級：Ip20 | |

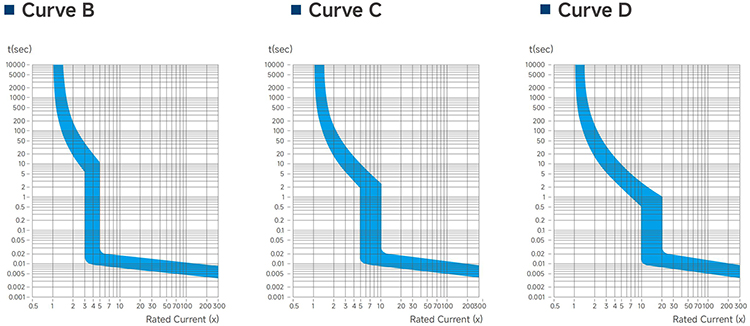

GYM9N型小型斷路器脫扣特性： |
|

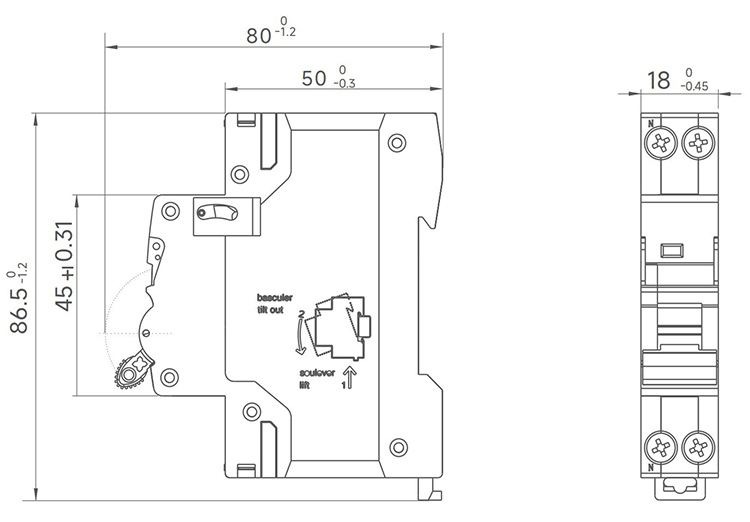

GYM9N型小型斷路器產品尺寸： |
|
GYM9N型小型斷路器溫度補償： |
當環境溫度不是30℃的基線溫度時，參考校正系數如下： |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流校正參數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
