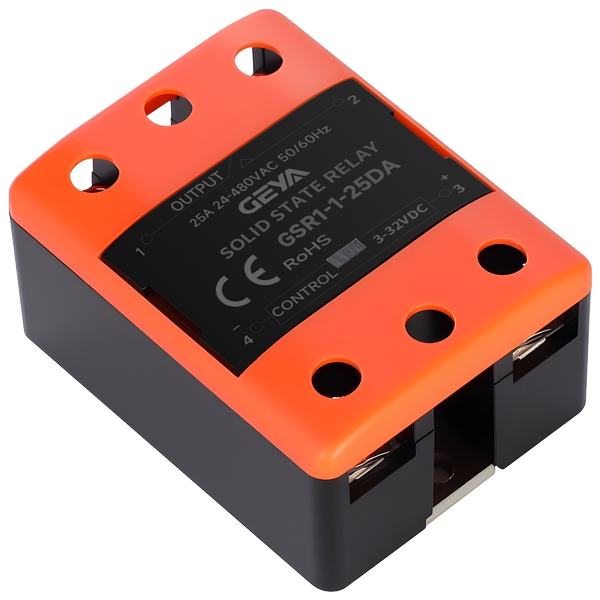

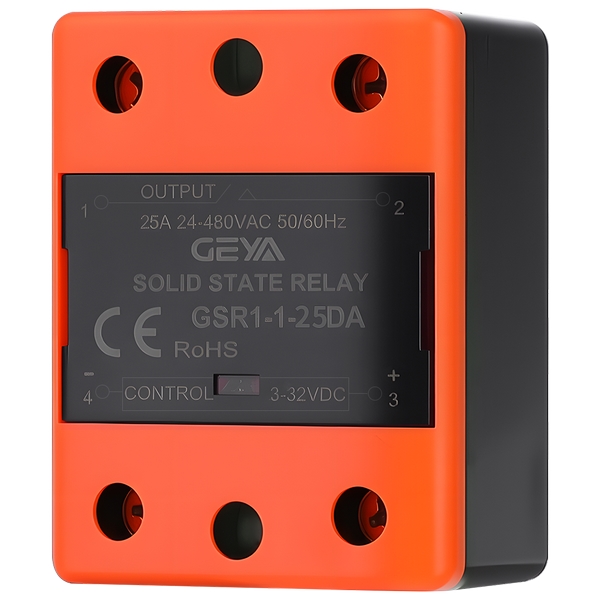

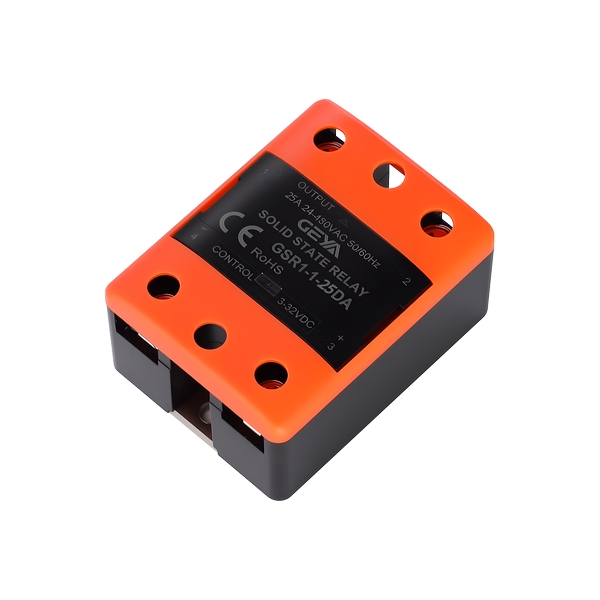

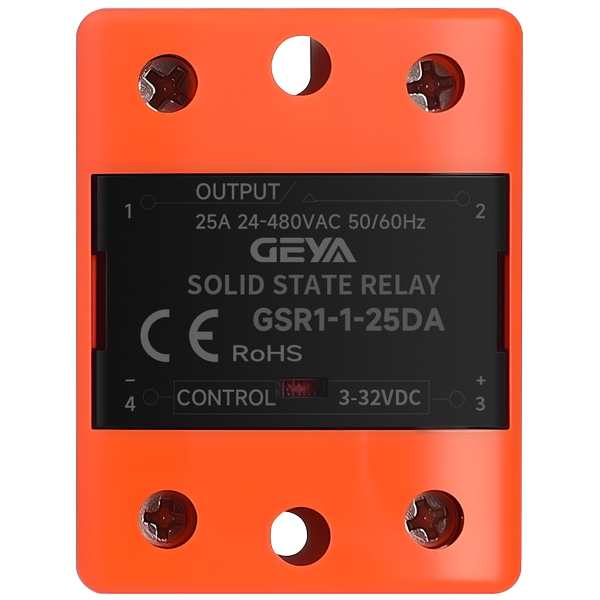

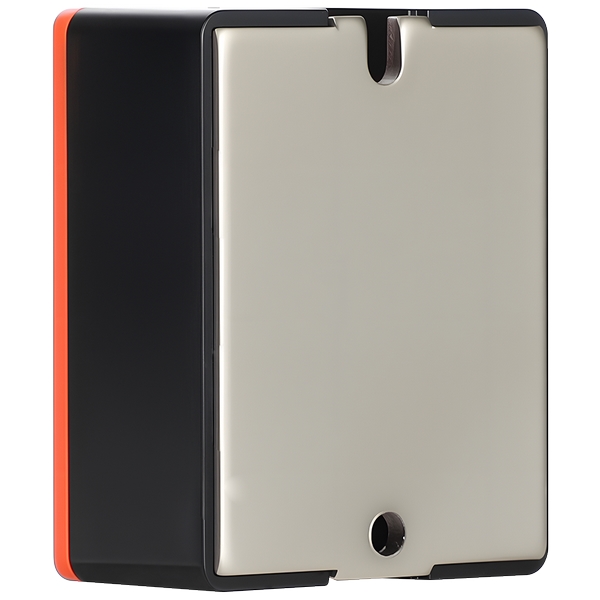

GSR1-1 DA型單相固態繼電器

產品介紹：GSR1-1 DA型單相固態繼電器（SSR）是采用現代微電子與電力電子技術設計的無觸點開關器件。它摒棄了傳統電磁繼電器的機械結構，通過半導體器件實現電路的通斷控制，具備高可靠性、長壽命、低干擾等核心優勢，專為高效、穩定的電氣控制場景打造。

所屬分類：固態繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為何選擇GSR1-1 DA型單相固態繼電器？

在需要頻繁開關、低噪聲、高抗干擾或惡劣環境運行的控制系統中，傳統電磁繼電

器易因機械磨損、觸點火花和電磁干擾影響性能。GSR1-1 DA憑借其全固態設計、光

電隔離保護及優異的電氣特性，成為工業自動化、精密溫控、醫療設備等領域的理想選

擇，提升系統穩定性與使用壽命。

GSR1-1 DA型單相固態繼電器產品優勢：

1、驅動簡單：

- 寬范圍輸入電壓，控制電流小（≤15mA），可直接兼容TTL、HTL等邏輯電路。

2、安全可靠：

- 輸入輸出間2500V高絕緣耐壓，光電隔離控制端與負載端安全隔離。

3、堅固耐用：

- 環氧樹脂全密封灌裝，無機械觸點，具備優異的防潮、防震、防腐蝕性能。

4、安靜抗擾：

- 零電壓開啟、零電流關斷技術，切換無火花，大大降低射頻干擾與開關噪聲。

GSR1-1 DA型單相固態繼電器產品特點：

1、寬輸入兼容與小電流驅動：

- 支持較寬的直流或脈沖輸入電壓范圍，僅需≤15mA的低控制電流即可驅動，簡化

外圍電路設計。

2、零接觸損耗與長壽命設計：

- 內部無任何機械運動部件，徹底消除電弧磨損，理論電氣壽命可達上億次操作。

3、高速無擾切換：

- 采用過零觸發技術，在交流電壓過零點導通、電流過零點關斷，有效抑制浪涌電流

和電磁干擾（EMI）。

4、多重集成防護：

- 內置RC阻容吸收回路，有效吸收負載端瞬態過壓和沖擊電流；全密封環氧樹脂結構

提供IP等級防護，適應潮濕、震動及腐蝕性環境。

5、強電氣隔離：

- 光電耦合器實現輸入與輸出間高達2500VAC的電氣隔離，控制電路安全，提升

系統抗干擾能力。

GSR1-1 DA型單相固態繼電器產品特點：

GSR1-1 DA憑借其無火花、長壽命、抗干擾的特性，廣泛應用于對安全性、可靠性

及環境適應性要求較高的領域：

1、工業自動化：

- PLC輸出模塊、電機控制、電磁閥驅動、數控設備接口、包裝機械等。

2、精密溫控系統：

- 電加熱爐、恒溫箱、熱流道控制器、工業烘箱的溫度調節。

3、電力與照明控制：

- 交通信號燈、舞臺燈光調光系統、LED驅動、安防設備電源管理。

4、醫療與儀器設備：

- 醫療分析儀器電源切換、實驗設備溫控模塊、不間斷電源(UPS)系統。

5、環境設備：

- 化工防爆場所、潮濕多塵環境（如食品機械、注塑機）、需高抗振性的車載/船舶

設備。

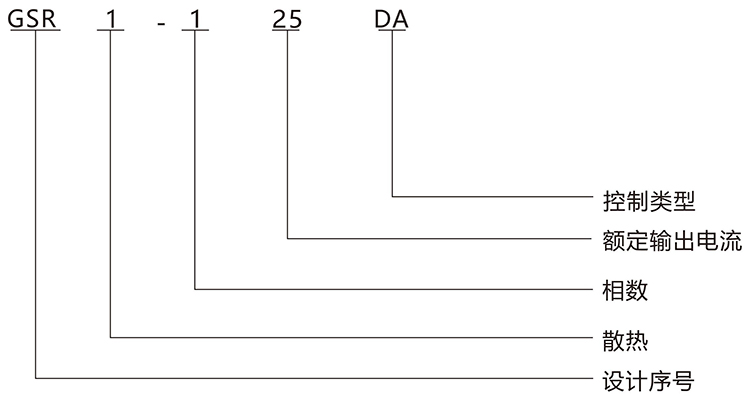

GSR1-1 DA型單相固態繼電器型號說明：


注：

散熱：1：不帶散熱； 2：帶散熱

相數：1：單相；2：二相； 3：三相

額定輸出電流：10A/25A/40A/60A/80A/100A/120A

控制類型：DA：直流控制交流； AA：交流控制交流；DD：直流控制直流

過零型的控制電壓為恒流型：3-32VDC(觸發電流≥5mA)

隨機型的控制電壓為串電阻型：4-8VDC（觸發電流≥10mA）

GSR1-1 DA型單相固態繼電器技術參數：

輸入參數
控制電壓范圍	3-32VDC
小控制電流	5mA
控制電流	15mA
接通電壓	3.5VDC
關斷電壓	1.5VDC
輸出參數
輸出電壓范圍	24-480VAC
規格/負載電流	10A	25A	40A	60A	80A	100A	120A
峰值電壓	800VAC	800VAC	800VAC	1200VAC	1200VAC	1200VAC	1200VAC
絕緣電阻	1000MΩ/500VDC
OFF狀態下漏電流	≤8mArms	≤8mArms	≤8mArms	≤2mArms	≤2mArms	≤2mArms	≤2mArms
On狀態下飽和壓降	≤1.5V
通斷反應延時	≤10ms
一般特性

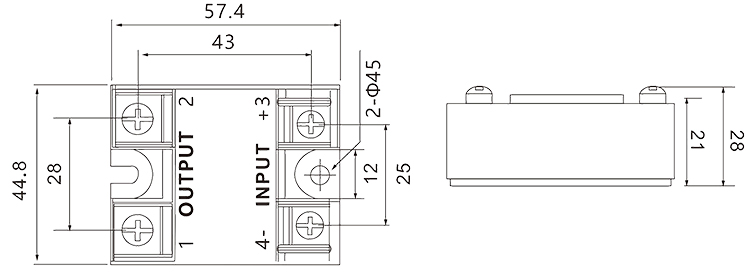

尺寸	57.4L×44.8W×28H
重量	100g
輸入輸出間絕緣耐壓	2500Vrms
輸入輸出與外殼間絕緣耐壓	4000Vrms
環境溫度	-20°~75℃
安裝方式	螺栓固定
相關認證	CE
