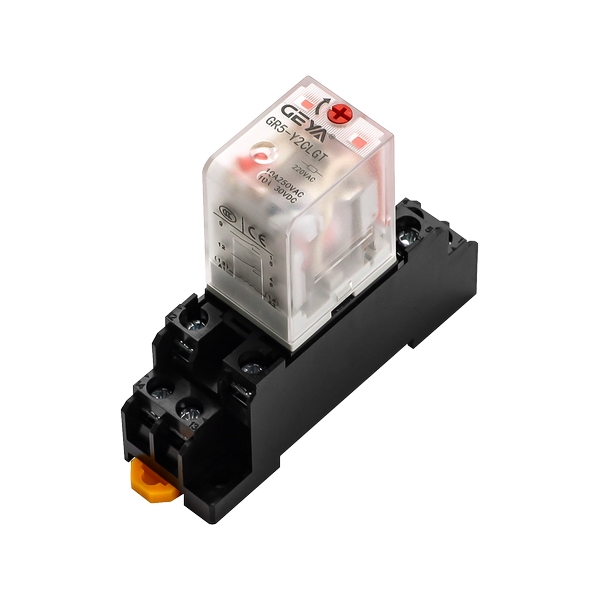

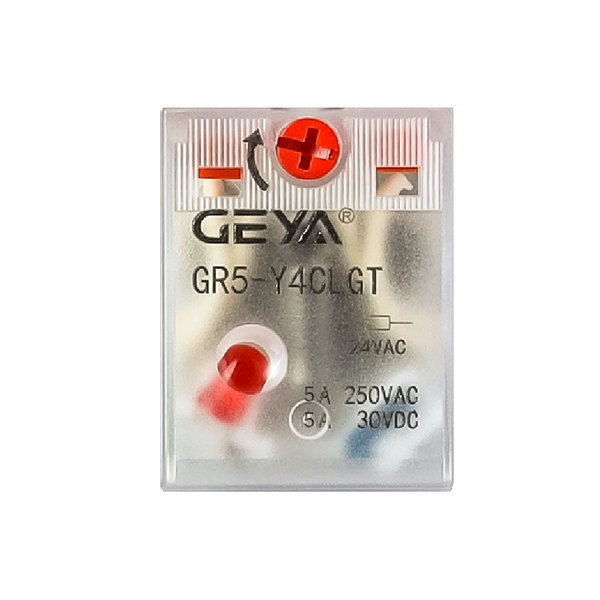

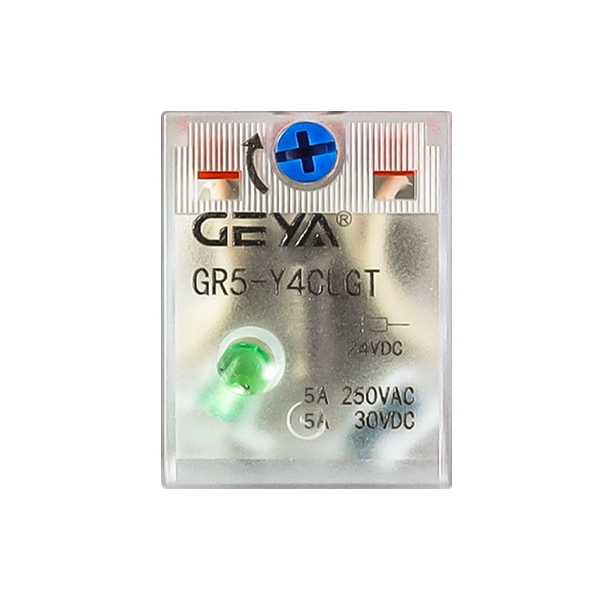

GR5-Y系列電磁式透明繼電器

產品介紹：GR5-Y系列電磁式透明繼電器是一款設計、性能可靠的通用控制元件。該產品采用高品質材料與創新結構設計，具備多項技術。其的外觀特點是透明殼體，結合系列化的功能設計，不僅能滿足多樣化的工業控制需求，更能讓用戶直觀地觀察內部結構和工作狀態，實現了功能性與實用性的統一。

所屬分類：電磁式透明通用繼電器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇GR5-Y系列電磁式透明繼電器？

在選擇繼電器時，工程師需要一款在性能、安全和維護便利性上均有良好表現的產

品。GR5-Y系列正是為此而生。其系列化的產品類型讓您可以根據具體應用場景靈活選

型；透明式設計與多重狀態指示功能，地簡化了設備調試和故障診斷流程；同時，

其經過優化的結構與安裝方式，了在復雜環境下的穩定性和長壽命。

GR5-Y系列電磁式透明繼電器產品優勢：

1、選型靈活：提供基本型、改良型和功能型等多種系列，滿足不同層次和功能的應用需

求。

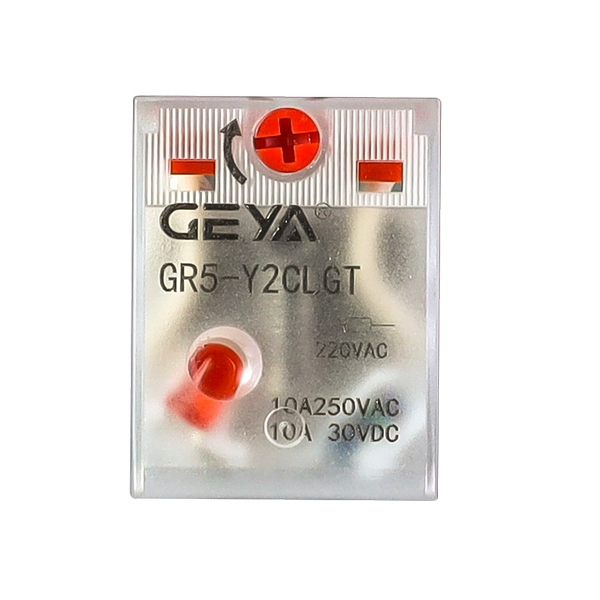

2、狀態可視：的透明外殼，結合LED指示燈和改良型的機械指示窗，工作狀態一目

了然，便于監控與維護。

3、操作便捷：功能型產品支持手動改變觸點狀態，具備點動測試和自鎖功能，方便現場

調試與系統測試。

4、安裝穩固：改良型與功能型配備多種固定卡簧安裝設計，安裝牢固，抗震性好，能適

應不同的安裝環境。

5、性能可靠：結構設計新穎巧妙，耐電性能高，了產品在嚴苛工況下的穩定運行。

GR5-Y系列電磁式透明繼電器產品特點：

1、系列化設計：涵蓋基本型、改良型及功能型，用戶可根據控制系統的具體需求進行精

準匹配。

2、手動控制功能（功能型）：獨有的手動操作機構，可實現觸點狀態的人工切換，支持

點動測試與自鎖兩種模式，為設備調試和緊急操作提供便利。

3、多重狀態指示：線圈電壓為直流時可選帶LED指示型，并支持無輸入；改良型額外

增加了動作狀態機械指示窗，通過視覺雙重確認繼電器狀態。

4、結構設計：產品結構新穎，外形美觀大方，具備多項，內部耐電性能優異，

安全可靠。

5、多樣化安裝方式：改良型和功能型的繼電器殼體設計有多種固定卡簧，支持導軌、面

板等多種安裝方式，適應性強，安裝牢固。

GR5-Y系列電磁式透明繼電器產品應用：

GR5-Y系列電磁式透明繼電器憑借其穩定的性能和靈活的功能，廣泛應用于：

1、工業自動化控制系統

2、機械設備控制

3、電力配電系統

4、樓宇自動化

5、通信設備

6、其他需要電氣隔離與信號控制的領域。

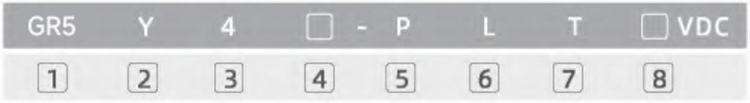

GR5-Y系列電磁式透明繼電器型號說明：


1、企業代號：格亞電氣

2、設計序號：Y系列

3、觸點組數：2、3、4

4、觸點形式：C轉換A常開B常閉

5、安裝方式：F：法蘭式；P：PCB式；無字母：插拔式

6、工作狀態：L:LED指示；無字母：無指示

7、輔助功能：D/CR抑制保護；T自鎖；G帶機械指示扣

8、線圈電壓：DC為直流；AC為交流

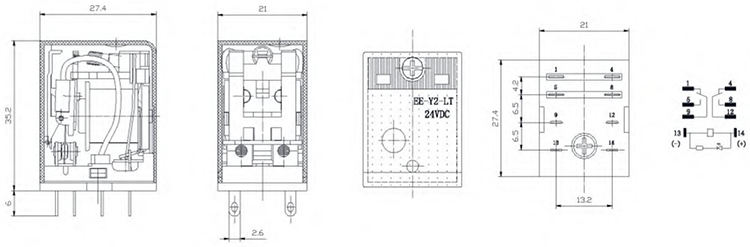

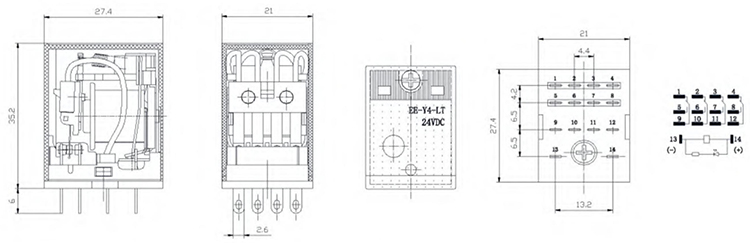

GR5-Y系列電磁式透明繼電器技術參數：

產品型號		GR5-Y2	GR5-Y3	GR5-Y4	GR5-L2

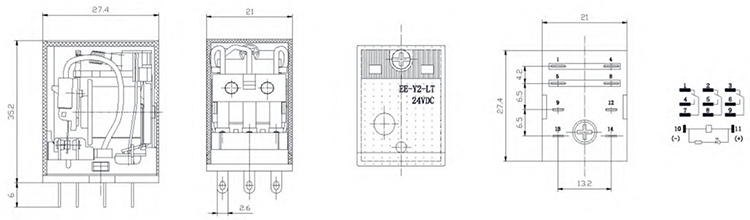

外形尺寸 ±0.5mm		長×寬×高 27.4×21.0×35.4mm
觸點形式		2(A、B、C)	3(A、B、C)	4(A、B、C)	2(A、B、C)
觸點材料		銀氧化鎘、銀氧化錫、銀合金
觸點容量(阻性)		10A 28VDC/240VAC	7A 28VDC/240VAC	5A 28VDC/240VAC	10A 28VDC/240VAC
接觸電阻		≤50mΩ
線圈功率	AC	1.2VA
	DC	0.9W
線圈電壓	AC	6～380VAC
	DC	6～220VDC
吸合時間(額定電壓)		≤15ms
釋放時間(額定電壓)		≤15ms
吸合電壓		DC:≤75%、AC:≤80%
釋放電壓		DC:≥10%、AC:≥30%
電壓		110%
介質耐壓	開路觸點間	1000VAC/1min(漏電流1mA)
	觸點組間	1200VAC/1min(漏電流1mA)
	線圈與觸點間	1500VAC/1min(漏電流1mA)
絕緣電阻		≥500MΩ(500VDC)
工作壽命	電氣(次)	21×10?次(1800 ps/h)
	機械(次)	≥1×10'次(18000 Ops/h )
環境溫度(℃)		-25～+55℃
環境濕度		35%~85%RH
大氣壓力		86～106KPa
耐沖擊		10G(正弦半波脈沖:11ms)
耐振動		10~55Hz雙振幅
引出端形式		插拔式
防護形式		封閉式
配用插座		PYF08A	PYF11A	PYF14A	PTF08A
產品重量		約35g	約35g	約40g	約40g
同類產品參照		MY2	MY3	MY4	LY2
