為什么選擇HH52P型電磁式透明通用繼電器？ |
在選擇控制繼電器時，工程師通常關注其可靠性、空間占用、安裝便利性及維護便捷 性。HH52P繼電器正是針對這些核心需求而設計。它不僅了穩定的電氣性能，其透 明外殼帶來的可視化優勢，讓設備狀態監測和維護變得直觀高效。無論是用于新產品設 計還是現有設備升級，HH52P都能提供一個兼顧性能與成本的解決方案。 |
HH52P型電磁式透明通用繼電器產品優勢： |
1、可視化設計：透明外殼使內部結構一目了然，便于進行狀態診斷和故障排查。 |
2、高性價比：在提供可靠電氣性能的同時，兼具有競爭力的市場價格。 |
3、應用廣泛：通用的設計使其能夠適配多種不同的控制場景和電路要求。 |
4、安裝便捷：雙安裝方式賦予了設計者更大的靈活性，簡化了生產與維護流程。 |
HH52P型電磁式透明通用繼電器產品特點： |
1、結構緊湊，性能優良：產品體積小、重量輕，有效節省安裝空間；同時具有較高的靈 敏度和較長的機械壽命與電氣壽命，保障了設備的長期穩定運行。 |
2、強大的負載能力：該繼電器可提供2組觸點轉換（2組常開、常閉觸點），每組觸點 均能切換高達5A的電流，控制能力出色。 |

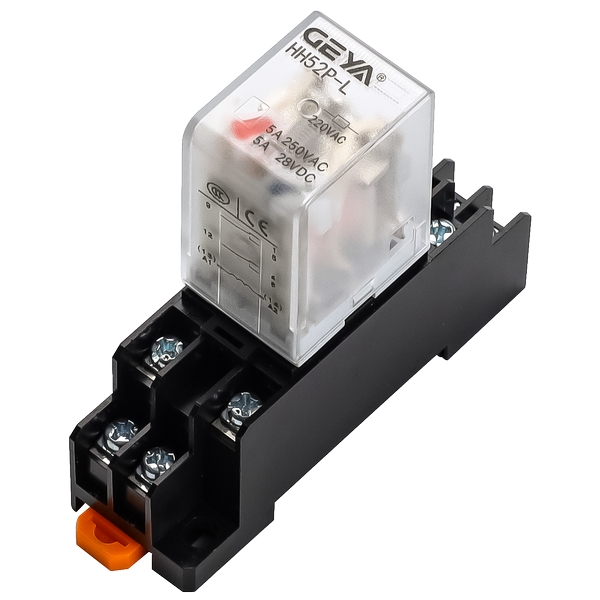

3、靈活的安裝方式：提供兩種便捷的安裝選擇，既可以直接焊接在印刷電路板（PCB） 上，實現緊湊的板載連接；也可以通過標準插座進行安裝，方便調試與更換。 |
4、可選功能配置：用戶可根據實際電路需求，選擇配備動作指示燈（便于觀察繼電器工 作狀態）或續流二管（為驅動線圈提供反向電動勢保護，提升驅動電路的安全性）。 |
HH52P型電磁式透明通用繼電器產品應用： |
HH52P型繼電器憑借其通用性和可靠性，被廣泛應用于： |
1、工業控制：數控機床、自動化生產線、包裝機械的控制系統。 |
2、家用電器：空調、洗衣機、商用電器等內部的電源控制與功能切換。 |
3、電力系統：配電設施、電源監控裝置中的信號指示與電路切換。 |
4、通信設備：基站設備、網絡柜中的電源管理與信號傳輸控制。 |

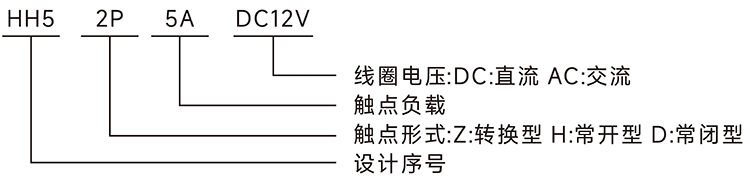

HH52P型電磁式透明通用繼電器型號說明： |
|
HH52P型電磁式透明通用繼電器觸點參數： |
觸點形式 | 2Z,2H,2D |
觸點負載 | 5A |
| 切換電壓 | 240VAC 5A |
28VDC 5A | |
觸點材質 | 銀合金 |
HH52P型電磁式透明通用繼電器觸點形式說明： |
| 名稱 | 國內代號 | 代號 | 結構形式 |
轉換型 | Z | C | |
常開型 | H | A | |
常閉型 | D | B | |

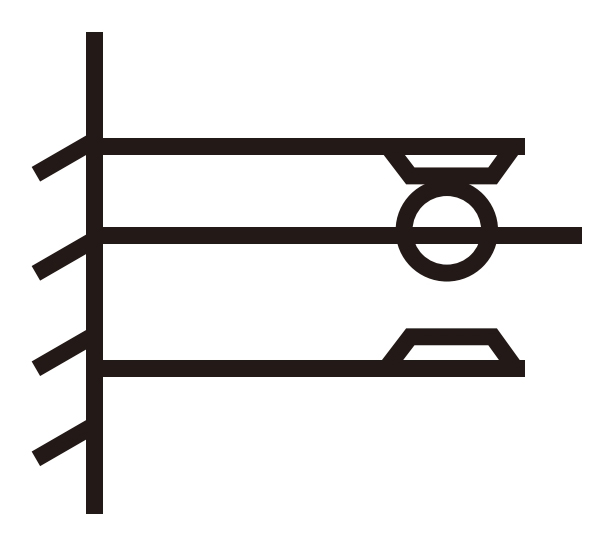

轉換型: | |||
中間是動觸點，線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈 通電后，動觸點就移動，使原來斷開的成閉合狀態，原來閉合的成斷開狀態，達到轉 換的目的
| |||
常開型: | |||
線圈不通電時觸點是斷開的，通電后觸點閉合。 | |||
常閉型: | |||
線圈不通電時觸點是閉合的，通電后觸點斷開。 | |||
HH52P型電磁式透明通用繼電器操作線圈： |
額定電壓V | DC12V | DC24V | DC110V | DC220V |
額定電流(+10%)mA | 75 | 37.5 | 8 | 4 |
線圈電阻(+10%)Ω | 160 | 640 | 13444 | 53778 |
額定功耗W | 0.9W | |||
吸合電壓()V | 75%以下 | |||
釋放電壓(小)V | 10%以上 | |||
容許電壓()V | 額定電壓X110% | |||
額定電壓V | AC12V | AC24V | AC110V | AC220V |
額定電流(+10%)mA | 100 | 50 | 10.9 | 5.4 |
線圈電阻(+10%)Ω | 42 | 168 | 3529 | 14116 |
額定功耗W | 1.2VA | |||
吸合電壓()V | 80%以下 | |||
釋放電壓(小)V | 30%以上 | |||
容許電壓()V | 額定電壓X110% | |||
HH52P型電磁式透明通用繼電器產品參數： |
接觸電阻 | ≤100m |
電氣壽命 | Ω1×10?次 |
機械壽命 | 1×10?次 |
線圈電壓 | DC:6-220V AC:6-380V. |
吸合時間 | ≤15ms; |
釋放時間 | ≤10ms. |
同觸點之間 | 1000VAC/1 min(漏電流ImA) |
異觸點之間 | 1000VAC/1min(漏電流ImA) |
觸點與線圈間 | 1500VAC/1min(漏電流ImA) |
絕緣電阻 | ≥100M(500VDC) |
環境溫度 | -25℃~+55℃ |
環境濕度 | 35%～80%RH. |
大氣壓力 | 86～106KPa. |
耐沖擊 | 10G(正弦波半脈沖：11ms) |
耐振動 | 10-55Hz雙振幅：1.5mm |
尺寸 | 27.3X21×35mm |
重量 | 約35g |
HH52P型電磁式透明通用繼電器產品尺寸及安裝方式： |

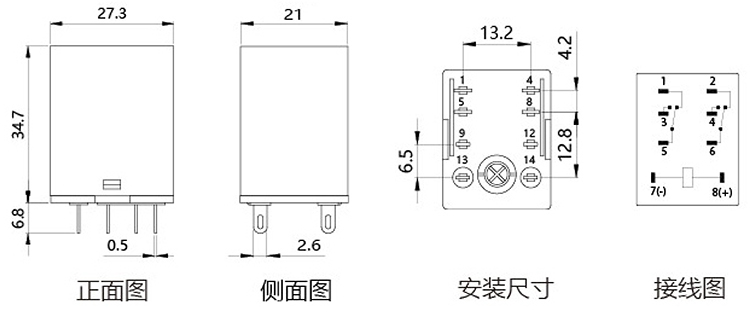

插座式端子： |
|

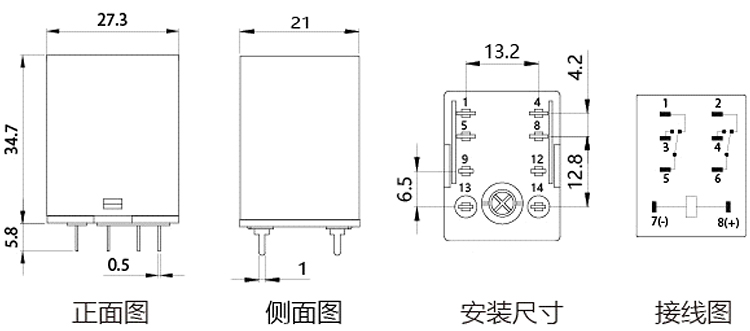

焊接式端子： |
|
HH52P型電磁式透明通用繼電器產品選型： |
在沒有明確說明的情況下,繼電器殼體上標識的負載電流均為阻性負載。在額定切 換電壓下,電感負載的允許電流不應超過額定阻性負載的30% ,電動機負載的允許電流不應 超過額定阻性負載的20% ,燈性負載的允許電流不應超過額定阻性負載的10% ,容性負載 的允許電流不應超過額定阻性負載的5%。為了產品實際使用的可靠性，在選型時建議選 擇觸點負載電流值不超過產品額定負載下穩態電流值的60% - 70%。 |
負載的性質 | 沖擊電流 |
阻性負載 | 穩態電流的1倍 |
鈉光燈負載 | 穩態電流的1-3倍 |
水銀燈負載 | 穩態電流的3倍 |
感性負載 | 穩態電流的3-5倍 |
電動機負載 | 穩態電流的3-5倍 |
壓器負載 | 穩態電流的3-5倍 |
白熾燈負載 | 穩態電流的3-5倍 |
容性負載 | 穩態電流的3-5倍 |
