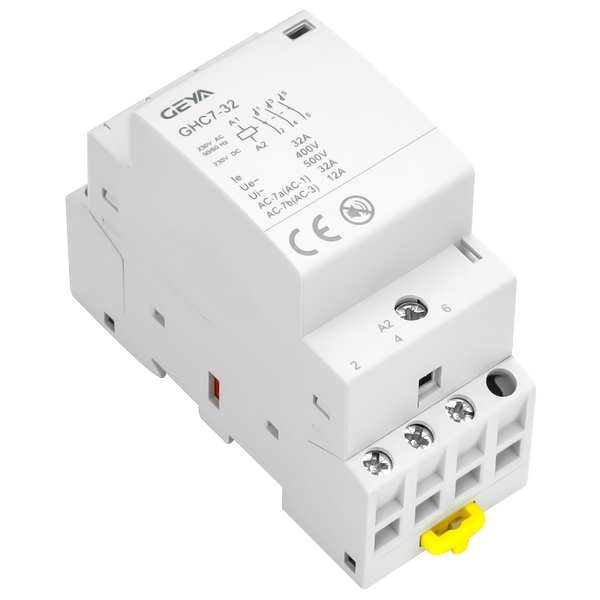

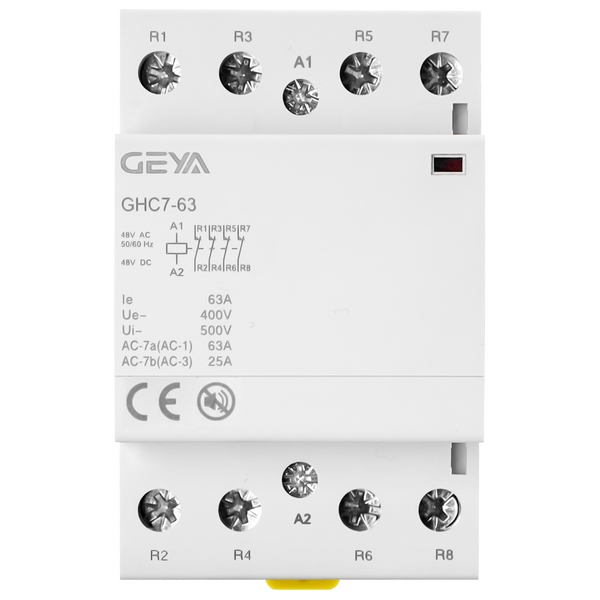

GYHC7系列充電樁專用直流靜音接觸器，聚焦新能源汽車充電樁直流控制核心需求，兼顧靜音運行與高可靠性雙重優勢，通過
權威認證且嚴格契合RoHS環保指令，導軌式安裝結構精準匹配充電樁裝配需求，能耗低、使用壽命長，可有效提升充電樁運行穩
定性與使用體驗，適配多規格充電樁的直流控制場景。
1. 認證齊全，合規環保：
嚴格符合GB/T 17885、GB/T14048.4、IEC/EN 61095等多項國標及標準，同時契合RoHS環保指令，滿足充電樁行業合規要
求，可適配不同場景的安裝使用規范，精準匹配新能源汽車充電樁配套需求。
2. 靜音運行，體驗更佳：
采用專業靜音結構設計，運行過程中無明顯噪音，可靈活適配室內外各類充電樁安裝場景，有效避免噪音干擾周邊環境，提升充
電樁使用舒適度。
3. 高可靠性，壽命持久：
機械壽命可達100萬次，電氣壽命達10萬次，每日開關操作次數可達100次，能長期穩定適配新能源汽車充電樁高頻通斷工作需
求，有效降低充電樁故障返修率，減少運維成本。
4. 適配性廣，規格齊全：
涵蓋16A-63A全系列額定電流，支持12V-230V AC/DC多規格控制電壓，多數可選，可精準匹配不同功率新能源汽車充電樁、
儲能充電樁的直流控制需求，適配性更強、場景覆蓋更。
5. 能耗較低，節能環保：
運行功耗控制精準合理，不同規格產品功耗區間為2.1VA-6.0VA，可有效降低充電樁整體能耗，契合新能源行業綠色低碳發展需
求。
1. 結構緊湊，導軌安裝便捷：

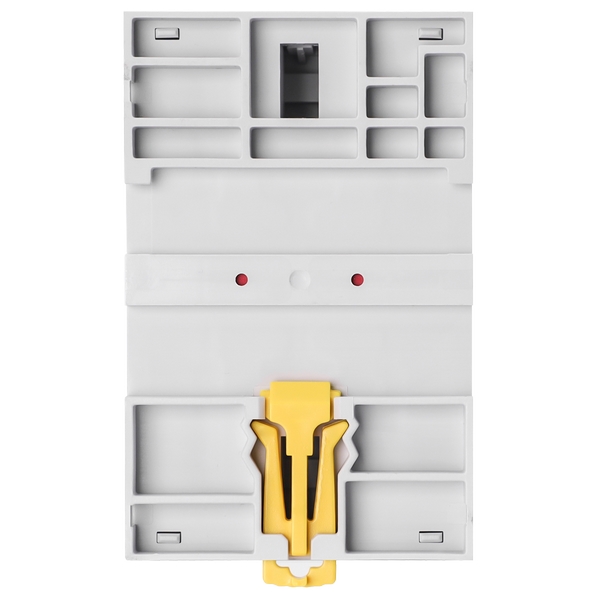

采用模塊化緊湊設計，可直接安裝于35mm標準導軌，支持±30°垂直安裝，體積小巧，精準適配充電樁內部有限安裝空間，滿
足充電樁批量快速裝配需求，提升裝配效率。
2. 防護優良，適應戶外工況：
本體防護等級達IP20，安裝于配電箱內可達到IP40防護標準，工作溫度范圍覆蓋-5℃~+60℃，抗濕熱性能優異，可穩定適配戶
外、室內各類充電樁環境，有效抵御灰塵、潮濕等外界影響。
3. 接線便捷，接觸可靠：
接線端子設計科學合理，可靈活適配硬線、軟線連接，扭矩規范（0.8N.m-3.5N.m），能有效避免接觸不良、觸點粘連等常見
問題，保障直流電路穩定通斷，進一步提升充電樁運行安全性。
4. 安全性能：
絕緣電壓達500V AC，額定沖擊耐受電壓可達4kV，控制方式符合SELV安全超低電壓要求，可有效防范各類電氣安全風險，為
充電樁穩定運行提供多重安全保障。
5. 配套完善，可擴展性強：
可搭配專用輔助觸頭、間隔片等配套附件，輔助觸頭可清晰指示觸點通斷狀態，間隔片能有效減少器件并排安裝時的溫升，靈活
滿足不同場景的擴展使用需求。
1. 家用充電樁：
適配家庭住宅安裝的小型直流充電樁，靜音運行設計不干擾居家環境，可穩定控制充電樁直流電路通斷，保障家庭新能源汽車充
電安全，契合家用場景環保、靜音的核心需求。
2. 商用充電樁：
適用于小區、寫字樓、商場等商用場景的直流充電樁，多規格可選，可精準匹配不同功率商用充電樁的控制需求，運行穩定持
久，適配商用場景高頻使用特點。
3. 公共充電樁：
適配市政設施、高速服務區等公共場景的直流充電樁，具備優良的環境適應性，可在不同溫濕度條件下穩定工作，滿足公共場景
高頻、高負荷的使用需求。
4. 專用充電樁：
可廣泛應用于新能源汽車專用充電樁、儲能配套充電樁等特色場景，合規性強且符合RoHS環保要求，能精準適配直流電路通斷
控制需求，保障充電設備安全高效運行，降低故障運維風險。
5. 充電樁配套設備：
可作為充電樁控制回路的核心元器件，與充電樁保護裝置、控制模塊完美配合使用，助力提升新能源汽車充電樁整體運行穩定性
與安全性，適配充電樁批量裝配、規模化應用需求。
GYHC7 | 25 | / | 2 | 0 | 24V |
↓ | ↓ | ↓ | ↓ | ↓ | |
(1) | (2) | (3) | (4) | (5) |
(1).靜音接觸器
(2).額定電流：25A
(3).常開數量：2常開
(4).常閉數量：0常閉
(5).線圈電壓：24V

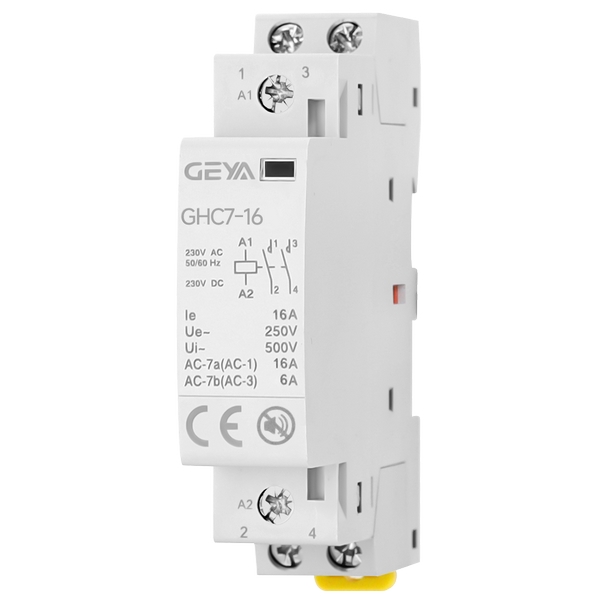

| 產品類型 | 產品型號 | 額定電流 | 控制電壓 | 線路圖 | |
AC-7a AC-1 | AC-7b AC-3 | ||||
| 1P,1模塊 | GHC7-16/10 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-20/10 | 20A | 7A | |||
| GHC7-25/10 | 25A | 9A | |||
| GHC7-32/10 | 32A | 12A | |||
| GHC7-16/01 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-20/01 | 20A | 7A | |||
| GHC7-25/01 | 25A | 9A | |||
| GHC7-32/01 | 32A | 12A | |||
| 1P,2模塊 | GHC7-40/10 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-63/10 | 63A | 25A | |||
| GHC7-40/01 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/01 | 63A | 25A | |||
| 2P,1模塊 | GHC7-16/20 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-20/20 | 20A | 7A | |||
| GHC7-25/20 | 25A | 9A | |||
| GHC7-32/20 | 32A | 12A | |||
| GHC7-16/11 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-20/11 | 20A | 7A | |||
| GHC7-25/11 | 25A | 9A | |||
| GHC7-32/11 | 32A | 12A | |||
| GHC7-16/02 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-20/02 | 20A | 7A | |||
| GHC7-25/02 | 25A | 9A | |||
| GHC7-32/02 | 32A | 12A | |||
| 2P,2模塊 | GHC7-40/20 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-63/20 | 63A | 25A | |||
| GHC7-40/11 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/11 | 63A | 25A | |||
| GHC7-40/02 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/02 | 63A | 25A | |||
| 3P,2模塊 | GHC7-16/30 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-20/30 | 20A | 7A | |||
| GHC7-25/30 | 25A | 9A | |||
| GHC7-32/30 | 32A | 12A | |||
| GHC7-16/03 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC
230V AC/DC |  | |
| GHC7-20/03 | 20A | 7A | |||
| GHC7-25/03 | 25A | 9A | |||
| GHC7-32/03 | 32A | 12A | |||
| 3P,3模塊 | GHC7-40/30 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-63/30 | 63A | 25A | |||
| GHC7-40/03 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/03 | 63A | 25A | |||
| 4P,2模塊 | GHC7-16/40 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-20/40 | 20A | 7A | |||
| GHC7-25/40 | 25A | 9A | |||
| GHC7-32/40 | 32A | 12A | |||
| GHC7-16/04 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-20/04 | 20A | 7A | |||
| GHC7-25/04 | 25A | 9A | |||
| GHC7-32/04 | 32A | 12A | |||
| GHC7-16/22 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-20/22 | 20A | 7A | |||
| GHC7-25/22 | 25A | 9A | |||
| GHC7-32/22 | 32A | 12A | |||
| GHC7-16/31 | 16A | 6A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-20/31 | 20A | 7A | |||
| GHC7-25/31 | 25A | 9A | |||
| GHC7-32/31 | 32A | 12A | |||
| 4P,3模塊 | GHC7-40/40 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  |
| GHC7-63/40 | 63A | 25A | |||
| GHC7-40/04 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/04 | 63A | 25A | |||
| GHC7-40/22 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/22 | 63A | 25A | |||
| GHC7-40/31 | 40A | 18A | 12V AC/DC 24V AC/DC 48V AC/DC 110V AC/DC 230V AC/DC |  | |
| GHC7-63/31 | 63A | 25A | |||
| Poles | 額定電流 | Uc (VAC)(50Hz) | 功耗 | 功率 | ||
AC-7a | AC-7b | 輸入 | 輸出 | |||
| 2P | 16A | 6A | 230 | 2.1VA | 2.1VA | 2.0W |
20A | 7A | 230 | 2.1VA | 2.1VA | 2.0W | |
25A | 9A | 230 | 2.1VA | 2.1VA | 2.0W | |
32A | 12A | 230 | 2.1VA | 2.1VA | 2.0W | |
40A | 18A | 230 | 2.3VA | 2.3VA | 2.0W | |
63A | 25A | 230 | 2.3VA | 2.3VA | 2.0W | |
| 4P | 16A | 6A | 230 | 2.3VA | 2.3VA | 2.0W |
20A | 7A | 230 | 2.3VA | 2.3VA | 2.0W | |
25A | 9A | 230 | 2.3VA | 2.3VA | 2.0W | |
32A | 12A | 230 | 2.3VA | 2.3VA | 2.0W | |
40A | 18A | 230 | 6.0VA | 6.0VA | 2.0W | |
63A | 25A | 230 | 6.0VA | 6.0VA | 2.0W | |

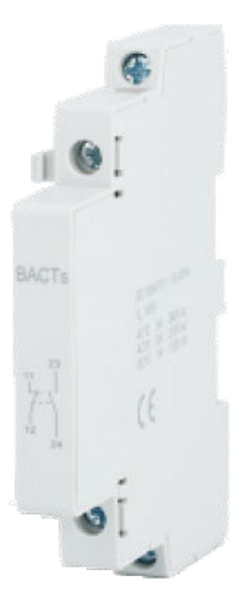

輔助觸頭 | ||||||||
此附件用于指示接觸器觸點“開”或“關”的狀態 | ||||||||
 | AC-12 | AC-15 | DC-13 | 額定 電流 | 電路圖 | |||
控制
電壓 | 控制
電流 | 控制 電壓 | 控制 電流 | 控制 電壓 | 控制 電流 | |||
| GHC7-AUC11 | 240V | 5A | 230V | 2A | DC130V | 1A | 5A |  |
| GHC7-AUC20 | 240V | 5A | 230V | 2A | DC130V | 1A | 5A |  |
間隔片 | ||
間隔片用于減少并排安裝的器件的溫升，建議將電子設備（溫度調節裝置、可編程時鐘等）與機電設備（ 脈沖繼電器、接觸器）分開 | ||
| 技術規格 | |
| 間隔片 | 3mm間隔件 | |
9mm間隔件 | ||
主電路 | 參數 | ||
| 額定電壓(Ue) | 1P,2P | 250V AC | |
3P,4P | 400V AC | ||
頻率 | 50/60Hz | ||
機械壽命(O-C) | 100萬次 | ||
電氣壽命 | 100,000次 | ||
每天開關操作次數 | 100 | ||
絕緣電壓(Ui) | 500 V AC | ||
污染等級 | 2 | ||
額定沖擊耐受電壓(Uimp) | 2.5kV(4kV@12/24/48VAC) | ||
| 防護等級(IEC 60529) | 接觸器本體 | IP20 | |
安裝在配電箱內 | IP40 | ||
工作溫度 | -5℃~+60℃ | ||
存儲溫度 | -40℃~+70℃ | ||
抗濕熱性(IEC60068.1) | 2類(溫度55℃時，相對濕度為95%) | ||
ELSV(超低安全電壓)符合12/24/48VAC版本 | |||
產品控制符合SELV(安全超低電壓)的要求 | |||
(1)當接觸器安裝在配電箱內時，其兩側必須拼裝間隔件，以利于散熱。 | |||

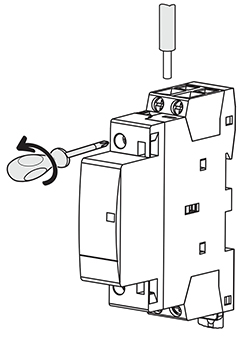

| 類型 | 額定電流 | 剝線長度 | 電路 | 扭矩 | 銅線 | ||
硬線 | 軟線或箍線端子 | ||||||
 |  | ||||||
| GHC7 | PZ1:4mm | 16A-63A | 9mm | 控制回路 | 0.8N.m | 1.5~2.5mm2 2×1.5mm2 | 1.5~2.5mm2 2×2.5mm2 |
| 16A-32A | 動力回路 | 1.5~6mm2 | 1~4mm2 | ||||
| PZ2:6mm | 40A-63A | 14mm | 3.5N.m | 6~25mm2 | 6~16mm2 | ||
| BACTs | PZ1:4mm | 一 | 9mm | 一 | 0.8N.m | 1.5~2.5mm2 2×1.5mm2 | 1.5~2.5mm2 |
