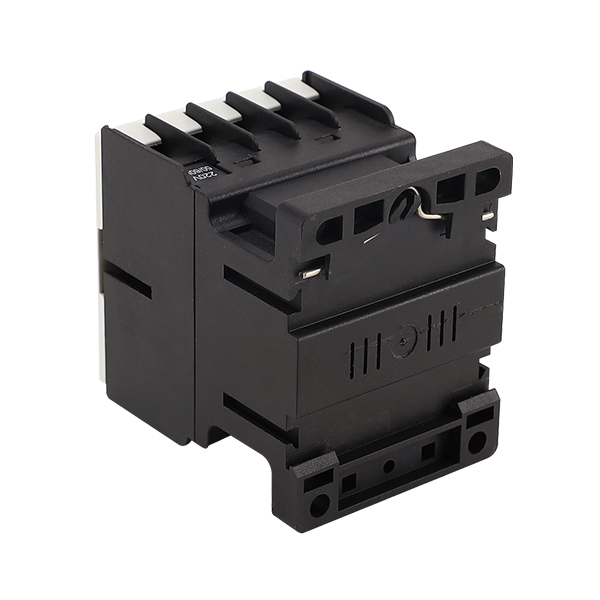

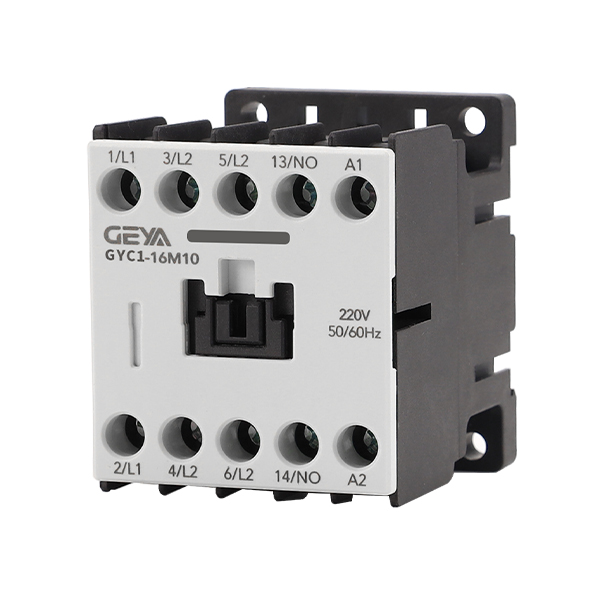

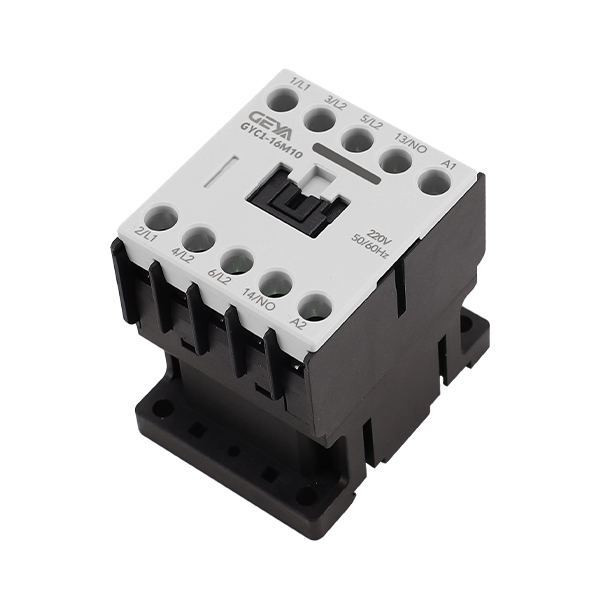

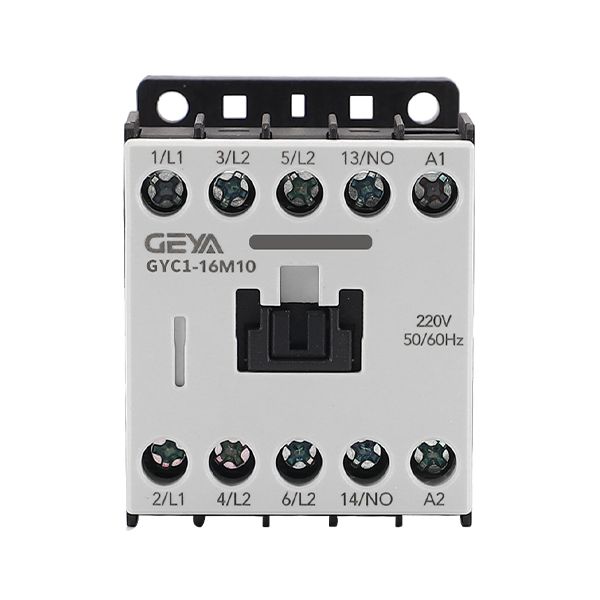

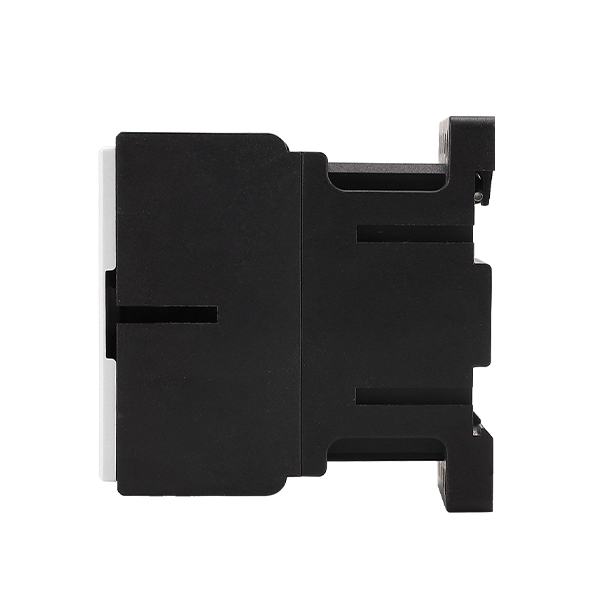

GYC1M 迷你接觸器

產品介紹：GYC1M 迷你接觸器（又稱微型接觸器）是一款小型交流接觸器。其采用黃銅靜片、線圈連接器及銀觸點，有效提升導電穩定性，具備可靠的電氣性能；配件齊全、選型便捷，可適配多種電壓與頻率，滿足多場景小型電路控制需求，且符合IEC與國標相關標準。

所屬分類：工業交流接觸器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊


一、為什么選擇GYC1M 迷你接觸器？

GYC1M 迷你接觸器兼顧實用性與適配性，是一款高性價比小型交流接觸器。其規格多樣、安裝靈活，支持導軌式便捷安裝，能

適配不同工況環境，選型與安裝無需復雜操作；同時具備可靠的電氣性能和較長使用壽命，低功耗設計可有效降低后續維護與能耗

成本，契合當下低壓電氣選型需求，適配各類小型電氣控制場景。

1. 配件齊全，選型便捷：

產品配套完整，無需額外搭配其他部件，涵蓋多種型號、觸點類型，且包含AC220V、AC380V、DC24V等熱門線圈電壓規格，

可快速匹配不同使用需求，減少選型時間，適配各類低壓電路控制場景。

2. 材質優良，性能穩定：

采用黃銅靜片、線圈連接器及銀觸點設計，電氣性能可靠、導電順暢，能穩定實現電路通斷控制，減少接觸不良、發熱等問題，

保障設備正常運行，精準契合小型接觸器核心使用需求。

3. 工況適配性強：

可在-40℃至70℃環境下穩定工作，支持4000米高海拔使用，具備一定抗振動能力，能適配高溫、高原等復雜工況；同時符合

EC60695-2-1等安全標準，可廣泛適配多行業使用。

4. 操作高效，壽命較長：

機械壽命和電氣壽命表現優異，每小時可實現3600次操作，動作響應迅速，閉合與斷開時間控制在合理范圍，適配AC-3、AC-4

使用類別，可滿足小型電機頻繁啟停的使用需求。

5. 安裝靈活，布線便捷：

支持導軌式安裝，也可與垂直方向成≤22.5°角度安裝，適配柔性線、硬線等多種布線方式；布線規格清晰，施工便捷，能有效

節省配電柜體空間，適配柜體密集排布場景。

二、GYC1M 迷你接觸器的特點

1. 規格多樣：

涵蓋GYC1-06M、GYC1-09M等熱門型號，支持3P/4P配置，額定電流覆蓋06A、09A、12A、16A，可滿足不同負載需求，適

配小型電機、家用及工業輔助控制等多種場景。

2. 電壓頻率適配廣泛：

線圈電壓覆蓋AC24V至AC415V、DC12V至DC240V，其中包含AC220V、AC380V、DC24V等熱門規格，頻率支持50Hz或

50/60Hz，可適配不同地區電網規格，通用性強。

3. 安全性能可靠：

外殼與底座達到V0級阻燃標準，符合EC60695-2-1標準，具備良好的絕緣性能；搭配銀觸點進一步提升安全導電性，可有效規

避短路、漏電風險，保障使用安全。

4. 內置功能完善：

內置輔助觸點模塊和電流抑制模塊，可搭配手動過載繼電器使用，無需額外加裝部件，大幅簡化電路設計；同時適配PLC控制，

契合自動化控制場景的使用需求。

5. 損耗較低：

采用低功耗設計，平均功率消耗合理，熱損耗僅1.3W，遠低于行業常規標準，能有效節約能耗，減少設備運行過程中的能量浪

費，適配各類節能型電氣系統。

三、GYC1M 迷你接觸器的應用

1. 小型電機控制：

適配220V/230V、380V/400V、660V/690V電壓下的小型電機，可實現電機啟停控制，適配AC-3、AC-4使用類別，廣泛應用

于小型風機、水泵電機、小型機床電機等控制場景，是小型電機控制的優選配件。

2. 小型電氣設備控制：

用于各類小型電氣設備的電路通斷控制，如小型機床、電動工具、小型輸送設備等；支持導軌式安裝，可節省設備內部空間，保

障設備穩定運行。

3. 自動化控制回路：

可作為自動化控制回路的核心元件，適配PLC控制，廣泛應用于小型自動化生產線、小型控制柜的電路切換與控制，契合低壓電

氣自動化控制需求。

4. 惡劣環境小型設備：

適用于高海拔、高低溫等惡劣環境下的小型電氣控制，如戶外小型電氣設備、高原地區小型控制回路，適配多種復雜工況，穩定

性表現。

5. 民用及工業輔助控制：

可用于民用小型電氣設備（如小型空調、照明設備、家用控制回路）及工業領域輔助控制回路，實現電路精準通斷管理，兼顧家

用與工業場景，適配范圍廣泛。

四、GYC1M 迷你接觸器的型號說明

24V

↓

企

業

代

碼

交

流

接

觸

器

設

計

序

號

額定電流：

迷

你

型

觸點類型：

直

流

可

逆

互

鎖

產

品

（

省

略

為

單

產

品

）

線圈電壓：

頻率：

小型

06A

09A

12A

16A

常

開

常

閉

主

觸

點

常

閉

主

觸

點

常

開

主

觸

點

常

開

常

閉

AC：

24V

36V

48V

110V

125V

220V

380V

400V

415V

DC：

12V

24V

36V

48V

110V

127V

220V

240V

50Hz

60Hz

五、GYC1M 迷你接觸器的技術參數

接觸器型號			GYC1-06M	GYC1-09M	GYC1-12M	GYC1-16M
產品規格			3P/4P	3P/4P	3P/4P	3P/4P
額定工作電流 (le) AC-3	220/230V	A	6	9	12	16
	380/400V	A	6	9	12	16
	660/690V	A	3.8	4.9	4.9	4.9
額定工作電流 (le) AC-4	220/230V	A	2.6	3.5	5	5
	380/400V	A	2.6	35	5	5
	660/690V	A	1	1.5	2	2
額定工作電壓(Ue)		V	220V/230V、380V/400V、660V/690V
額定工作功率(Pe) AC-3	220/230V	kW	1.5	2.2	3	4
	380/400V	kW	2.2	4	5.5	7.5
	6601690V	kW	3	4	4	4
額定工作功率(Pe) AC-4	220/230V	kW	0.55	0.75	1.1	1.1
	380/400V	kW	1.1	1.5	2.2	2.2
	660/690V	kW	0.75	1.1	1.5	1.5
約定發熱電流(Ith)	θ≤40℃	A	20
額定接通能力(380V)	符合 IEC60947 、GB14048 標準		AC-3 使用類別：10 倍額定電流 AC-4 使用類別：12 倍額定電流
額定分斷能力(380V)			AC-3 使用類別：8 倍額定電流 AC-4 使用類別：10 倍額定電流
短時耐受電流	10s	A	80	80	100	100
短路保護	無熱過載繼電配 gG 型熔斷器		25
電壽命(380V)	AC-3	10000 次	120
	AC-4	10000 次	2
內置輔助觸點模塊			接觸器配備 1 組常開或常閉觸點
浪涌抑制模塊			可配置內置阻容吸收電路
適配手動調節型熱過載繼電器		A	0.11-16
工作環境
額定絕緣電壓(Ui)			690
額定沖擊耐受電壓 (Uimp)			6
污染等級			2
符合標準			IEC 60947-1,60947-4-1,GB14048.4,GB14048.1
產品認證			CCC、CQC、CE、CB
防護等級			Ip20
環境溫度	儲存溫度	℃	-50~+80
	工作溫度	℃	-40~+70
	額定電壓下允許工作溫度	℃	-40~+70
耐振動性能	接觸器斷開狀態		8gn
	接觸器閉合狀態		10gn
工作海拔	不降容使用	m	2000
安裝條件安裝類別為 Ⅲ 類	不降容使用		允許與常規垂直安裝呈 22.5° 傾角安裝
阻燃性能	符合 IEC 60695- 2-1 標準	℃	外殼與底座阻燃等級為 V0 級
交流控制電路特性
額定控制電路電壓(Us)	50Hz、50/60Hz	V	AC24V、AC36V、AC48V、AC110V、AC127V、 AC220V、AC380V、AC400V、AC415
	DC	V	VDC12V、DC24V、DC36V、DC48V、DC110V、 DC125V、DC220V、DC240V
額定控制限值	吸合電壓	V	85%~110%Us
	釋放電壓	V	AC 20%~70%Us;DC10%~70%Us
平均功耗	啟動	VA	40
	釋放	VA	7
	平均功耗	W	3~4
發熱損耗		W	1.3
動作時間	閉合（C）	ms	5~15
	斷開（O）	ms	10~20
機械壽命	10000 次		1200
操作頻率	每小時動作次數 (≤40℃)		3600
