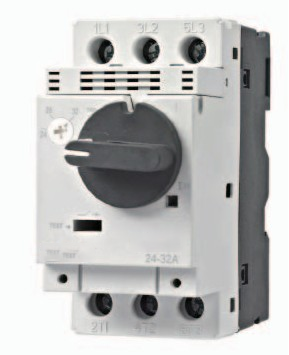

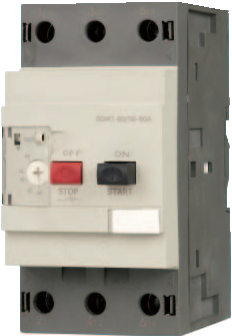

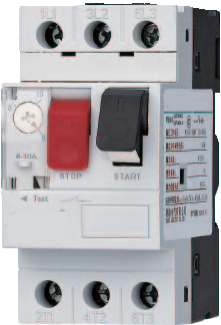

GYMP7系列電動機保護用斷路器
產品介紹：GYMP7系列電動機保護用斷路器 ( 另稱：馬達保護器或電動機起動器，以下簡稱”斷路器“) 適用于交流電壓至 690V，電流至 80A 的電路中，是將隔離開關、斷路器、熱繼電器功能集一體的斷路器。
價格：
促銷：
{{cuxiaoname}}
GYMP7系列馬達保護器產品產品功能：
GYMP7系列電動機保護用斷路器具有隔離保護、過載保護、溫度補償、斷相保護、短
路保護。
GYMP7系列馬達保護器產品產品應用：
GYMP7系列電動機保護用斷路器可適用于三相鼠籠型異步電動機直接起動和控制、配
電線路保護和不頻繁的負載轉換。
GYMP7系列馬達保護器產品符合標準：
GYMP7系列電動機保護用斷路器產品符合 GB/T 14048.2、GB/T 14048.4、IEC60947-2、
60947-4-1 標準。
GYMP7系列馬達保護器產品正常工作和安裝條件：
1、安裝地點的海拔一般不超過 2000m。
2、周圍空氣溫度下限一般不低于 -5℃，上限一般不高于 +40℃。
3、空氣相對濕度在溫度為 +40℃時相對濕度不大于 50%，在濕月的月平均低溫度在
25℃ , 時月平均相對濕度不大于 90%。
4、周圍環境污染等級為 3 級。
5、起動器的安裝類別為Ⅲ。
6、安裝面與垂直面傾斜度不大于 ±5° 。
7、額定工作制：不間斷工作制、斷續工作制。
GYMP7系列馬達保護器主要技術參數：
1.額定絕緣電壓 Ui(V)：690
2.額定沖擊耐受電壓 Uimp（kV）：6
3.額 定 工 作 電 壓 Ue（V）： 230/240、400/415、440、500、690
4.額定頻率（Hz）：50、60
5.殼架等級額定電流 Inm（A）：32A、80A
6.額定電流 In（A）：見表 1
7.熱元件整定電流調節范圍 : 額定限和額定運行短路分斷能力見表 1。
| 型號Model | 脫扣器額定電流 In(A) Fastener rated current In (A) | 整定電流調節范圍 (A) Tuning current adjustment range (A) | 額定限短路分斷能力 Icu、額定運行短路分斷能力 Ics kA Rated limit short-circuit breaking capability ICU, rated operation short-circuit breaking capability Ics kA | 飛弧距離(mm) | |||
| 400/415V | 690V | ||||||
| Icu | Ics | Icu | Ics | ||||
| GYMP7-32(X/P) | 0.16 | 0.1~0.16 | 100 | 100 | 100 | 100 | 40 |
| GYMP7-32(X/P) | 0.25 | 0.16~0.25 | 100 | 100 | 100 | 100 | 40 |
| GYMP7-32(X/P) | 0.4 | 0.25~0.4 | 100 | 100 | 100 | 100 | 40 |
| GYMP7-32(X/P) | 0.63 | 0.4~0.63 | 100 | 100 | 100 | 100 | 40 |
| GYMP7-32(X/P) | 1 | 0.63~1 | 100 | 100 | 100 | 100 | 40 |
| GYMP7-32(X/P) | 1.6 | 1~1.6 | 100 | 100 | 100 | 100 | 40 |
| GYMP7-32(X/P) | 2.5 | 1.6~2.5 | 100 | 100 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 4 | 2.5~4 | 100 | 100 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 6.3 | 4~6.3 | 100 | 100 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 10 | 6~10 | 100 | 100 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 14 | 9~14 | 15 | 7.5 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 18 | 13~18 | 15 | 7.5 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 23 | 17~23 | 15 | 6 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 25 | 20~25 | 15 | 6 | 3 | 2.25 | 40 |
| GYMP7-32(X/P) | 32 | 24~32 | 10 | 6 | 3 | 2.25 | 40 |
| GYMP7-80 | 25 | 16~25 | 15 | 7.5 | 4 | 2 | 50 |
| GYMP7-80 | 40 | 25~40 | 15 | 7.5 | 4 | 2 | 50 |
| GYMP7-80 | 63 | 40~63 | 15 | 7.5 | 4 | 2 | 50 |
| GYMP7-80 | 80 | 56~80 | 15 | 7.5 | 4 | 2 | 50 |
8.斷路器所控制三相電動機標準額定功率見表 2。
| 型號 Model | 脫扣器額定電流 In(A) Fastener rated current In (A) | 整定電流調節范圍 (A) Tuning current adjustment range (A) | 三相電動機標準額定功率 (kw) Standard rated power of three-phase motor (kw) | |||||
| AC-3,50Hz/60Hz | ||||||||
| 230/240V | 400V | 415V | 440V | 500V | 690V | |||
| GYMP7-32(X/P) | 0.16 | 0.1~0.16 | - | - | - | - | - | - |
| GYMP7-32(X/P) | 0.25 | 0.16~0.25 | - | - | - | - | - | - |
| GYMP7-32(X/P) | 0.4 | 0.25~0.4 | - | - | - | - | - | - |
| GYMP7-32(X/P) | 0.63 | 0.4~0.63 | - | - | - | - | - | 0.37 |
| GYMP7-32(X/P) | 1 | 0.63~1 | - | - | - | 0.37 | 0.37 | 0.55 |
| GYMP7-32(X/P) | 1.6 | 1~1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
| GYMP7-32(X/P) | 2.5 | 1.6~2.5 | 0.37 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| GYMP7-32(X/P) | 4 | 2.5~4 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3 |
| GYMP7-32(X/P) | 6.3 | 4~6.3 | 1.1 | 2.2 | 2.2 | 3 | 3.7 | 4 |
| GYMP7-32(X/P) | 10 | 6~10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| GYMP7-32(X/P) | 14 | 9~14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| GYMP7-32(X/P) | 18 | 13~18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
| GYMP7-32(X/P) | 23 | 17~23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| GYMP7-32(X/P) | 25 | 20~25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
| GYMP7-32(X/P) | 32 | 24~32 | 7.5 | 15 | 15 | 15 | 18.5 | 25 |
| GYMP7-80 | 25 | 16~25 | - | 11 | 11 | - | - | 18.5 |
| GYMP7-80 | 40 | 25~40 | - | 18.5 | 18.5 | - | - | 37 |
| GYMP7-80 | 63 | 40~63 | - | 30 | 30 | - | - | 55 |
| GYMP7-80 | 80 | 56~80 | - | 37 | 37 | - | - | 63 |
9.外殼防護等級為 IP20。
10.斷路器的操作性能見表 3。
| 型號 Type | 殼架等級額定電流 Inm A Rack rated current Inm A | 每小時操作循環次數 Hourly operation cycles | 操作循環次數 Operation cycle number | |
| 電氣壽命 Electrical life | 機械壽命 Mechanical Life | |||
| GYMP7- 32(X/P) | 32 | 120 | 10000 | 100000 |
| GYMP7- 80 | 80 | 120 | 1500 | 8500 |
11. 斷路器各相平衡及不平衡負載時的動作特性見表 4、表 5、表 6。
表 4 斷路器各相平衡負載時的動作特性 ( 配電保護 )
| 型號 Type | 配電用斷路器 Distribution breaker | 周圍空氣溫度 Circumstance temperature | ||
| 整定電流倍數 Setting current multiple | 動作時間 Tripping time | 起始狀態 Status | ||
| GYMP7- 32(X/P) GYMP7- 80 | 1.05 | 1h 內不動作 1h non-tripping | 冷態開始Initial | +20℃ ±2℃ |
| 1.3 | 1h 內動作 1h tripping | 接序 1 進行 Following serial 1 | ||
| 1.5 | ＜ 2min 動作 ＜ 2min tripping | |||
表 5 斷路器各相平衡負載時的動作特性（電動機保護）
| 型號 Type | 保護電動機用斷路器 Circuit breaker for protecting electric motor | 周圍空氣溫度 Circumstance temperature | |||
| 序號 Serial number | 整定電流倍數 Setting current multiple | 動作時間 Tripping time | 起始狀態 Status | ||
| GYMP7- 32(X/P) GYMP7- 80 | 1 | 1.05 | 2h 內不動作 2h non-tripping | 冷態開始 Initial | +20℃ ±2℃ |
| 2 | 1.2 | 2h 內動作 2h tripping | 接序 1 進行 Following serial 1 | ||
| 3 | 1.5 | 2min 內動作 Action within 2 minutes | |||
| 4 | 7.2 | 2 ～ 10s 動作 2~10s 2h tripping | 冷態開始 Initial | ||
表 6 斷路器各相負載不平衡時（斷相）的動作特征
| 型號 Type | 整定電流倍數 Setting current multiple | 起始狀態 Start status | 規定時間 Specified time | 預期結果 Expected results | 周圍空氣溫度 Circumstance temperature | |
| 任意二相 Any two-phase | 第三相 Third phase | |||||
| GYMP7- 32(X/P) GYMP7- 80 | 1 | 0.9 | 冷態 Cold state | t≥ 2h | 不脫扣 Does not trip | +20℃ ±2℃ |
| 1.15 | 0 | 熱態 （緊接序 1 進行） Thermal state(In immediate order 1.) | t<2h | 脫扣 Trip | ||
12.短路器瞬時電磁脫扣動作特性，見表 7
| 型號 Type | 試驗電流 Test current | 起始狀態 Start status | 規定時間 Specified time | 預期結果 Expected results | 周圍空氣溫度 Circumstance temperature |
GYMP7-32(X/P) | 0.8×12×In | 冷態 Cold state | t ≥ 0.2s | 不脫扣 Does not trip | +20℃ ±5℃ |
| 1.2×12×In | 冷態 Cold state | t < 0.2s | 脫扣 Trip | +20℃ ±5℃ |
13.后備熔斷器的選用：
當安裝地點預期短路電流大于起動器預定限短路分斷能力時，后備短路保護熔斷器的
型式及熔體電流規格見下表 8。例如可選用使用類別為gG 型的熔斷器 RT16(NT00)。
| 型號 Type | 脫扣器額定電流In(A) Fastener rated current in (A) | 整定電流調節范圍 (A) Tuning current adjustment range (A) | 只有當預期短路電流 Icc>Icu 額定限短路分斷能力時需要備用熔斷器的熔體電流規格 The melt current specification of the spare fuse is required only if the expected short-circuit current Icc>Icu The rated limit short-circuit breaking capacity | |||||||||
| 230/240V | 400/415V | 400V | 500V | 690V | ||||||||
| aM A | gL/gG A | aM A | gL/gG A | aM A | gL/gG A | aM A | gL/gG A | aM A | gL/gG A | |||
| GYMP7-32(X/P) | 0.16 | 0.1~0.16 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| GYMP7-32(X/P) | 0.25 | 0.16~0.25 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| GYMP7-32(X/P) | 0.4 | 0.25~0.4 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| GYMP7-32(X/P) | 0.63 | 0.4~0.63 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| GYMP7-32(X/P) | 1 | 0.63~1 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| GYMP7-32(X/P) | 1.6 | 1~1.6 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ |
| GYMP7-32(X/P) | 2.5 | 1.6~2.5 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 16 | 20 |
| GYMP7-32(X/P) | 4 | 2.5~4 | ★ | ★ | ★ | ★ | ★ | ★ | ★ | ★ | 25 | 32 |
| GYMP7-32(X/P) | 6.3 | 4~6.3 | ★ | ★ | ★ | ★ | 50 | 63 | 50 | 63 | 32 | 40 |
| GYMP7-32(X/P) | 10 | 6~10 | ★ | ★ | ★ | ★ | 50 | 63 | 50 | 63 | 32 | 40 |
| GYMP7-32(X/P) | 14 | 9~14 | ★ | ★ | 63 | 80 | 50 | 63 | 50 | 63 | 40 | 50 |
| GYMP7-32(X/P) | 18 | 13~18 | ★ | ★ | 63 | 80 | 50 | 63 | 50 | 63 | 40 | 50 |
| GYMP7-32(X/P) | 23 | 17~23 | 80 | 100 | 80 | 100 | 63 | 80 | 50 | 63 | 40 | 50 |
| GYMP7-32(X/P) | 25 | 20~25 | 80 | 100 | 80 | 100 | 63 | 80 | 50 | 63 | 40 | 50 |
| GYMP7-32(X/P) | 32 | 24~32 | 80 | 100 | 80 | 100 | 63 | 80 | 50 | 63 | 40 | 50 |
| GYMP7-80 | 25 | 16~25 | - | - | 250 | 315 | - | - | - | - | 160 | 200 |
| GYMP7-80 | 40 | 25~40 | - | - | 250 | 315 | - | - | - | - | 160 | 200 |
| GYMP7-80 | 63 | 40~63 | - | - | 315 | 400 | - | - | - | - | 200 | 250 |
| GYMP7-80 | 80 | 56~80 | - | - | 315 | 400 | - | - | - | - | 200 | 250 |

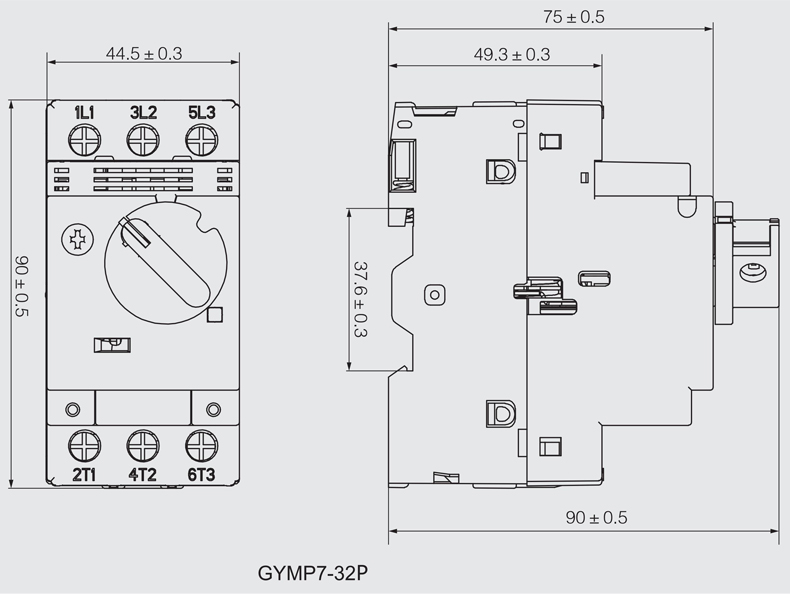

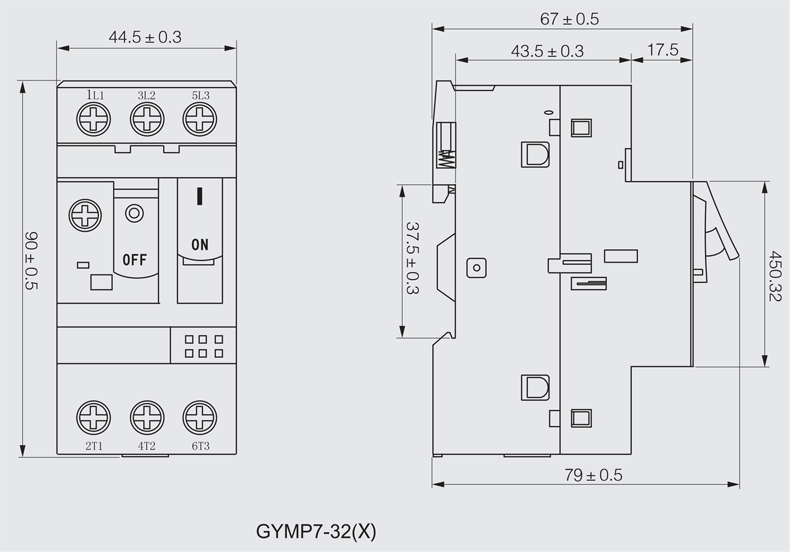

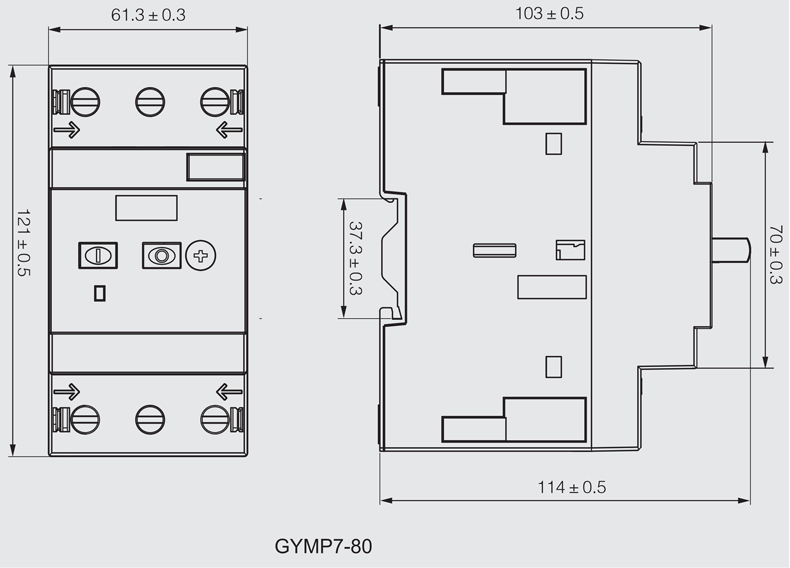

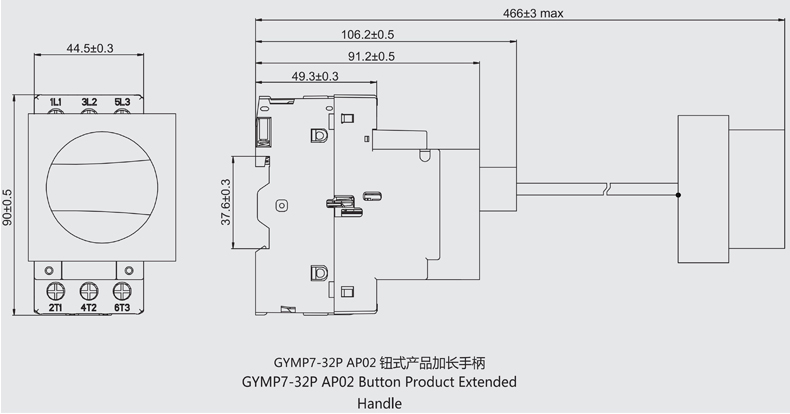

GYMP7系列馬達保護器主要產品尺寸：
GYMP7系列馬達保護器主要產品附近：
附件種類，型號及規格見下表
| 附件名稱 Attachment Name | GYMP7-32（X） 適用 Apply | SDM-80 適用 Apply | 附件規格 Accessory Specifications |
| 欠壓脫扣器 Undervoltage Stripper | GYMP7-AU110 | - | 110~150V，50Hz ; 127V,60Hz |
| GYMP7-AU220 | - | 220~240V,50Hz | |
| GYMP7-AU380 | - | 380~400V,50Hz ; 440V,60Hz | |
| 分勵脫扣器 Split excitation Stripper | GYMP7-AS110 | - | 110~150V，50Hz ; 127V,60Hz |
| GYMP7-AS220 | - | 220~240V,50Hz | |
| GYMP7-AS380 | - | 380~400V,50Hz ; 440V,60Hz | |
| 瞬 時 輔 助 觸 頭 ( 前 掛 ) Instantaneous auxiliary contacts (front hanging) | GYMP7-AE20 | - | 2NO |
| GYMP7-AE11 | - | 1NO+1NC | |
| 瞬 時 輔 助 觸 頭 ( 側 掛 ) Instantaneous auxiliary contacts (side hanging) | GYMP7-AN20 | GYMP7-AN20(GYMP7-80) | 2NO |
| GYMP7-AN11 | GYMP7-AN11(GYMP7-80) | 1NO+1NC | |
| 故障信號觸頭 及瞬時輔助觸頭 Fault signal contacts and instantaneous auxiliary contacts | GYMP7-AD0110 | - | - |
| GYMP7-AD0101 | - | - | |
| GYMP7-AD1010 | - | - | |
| GYMP7-AD1001 | - | - | |

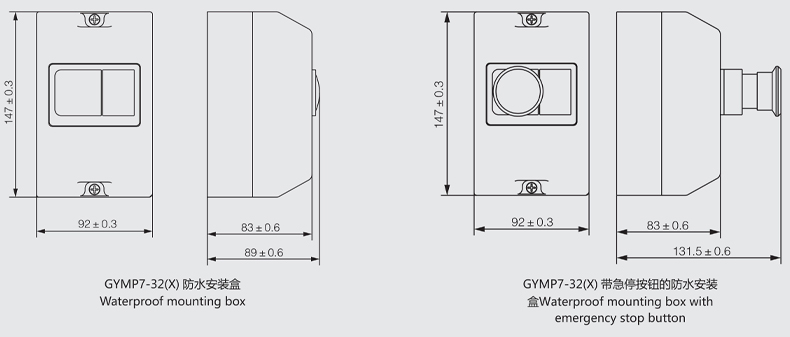

| 防水安裝盒 Waterproof mounting box | GYMP7 防水安裝盒 Waterproof mounting box | - | - |
| 帶急停按鈕的防水安裝盒 Waterproof mounting box with emergency stop button | GYMP7 帶急停按鈕的防水安裝盒 Waterproof mounting box with emergency stop button |
