GRT8-N以模塊化設計與工程級可靠性重新定義時間控制標準，已成為智能制造業、

建筑自動化、能源系統的時序控制解決方案。通過提供兼具靈活性與穩定性的延時

管理能力，助力用戶構建更高效、更安全的電氣控制系統。

GRT8-N擴展多功能型時間繼電器產品優勢：

1、優勢維度：用戶價值體現

2、功能集成：1臺設備替代多款傳統時間繼電器，減少備件種類

3、寬電壓兼容：全球通用，無需因電壓差異重復采購

4、空間效率：節省75%安裝空間，優化控制柜布局

5、運維可視化：LED狀態指示快速定位故障，降低停機時間

6、延時精度：10檔位精細調節，滿足高精度時序要求

7、安裝便捷性：35mm標準導軌卡扣安裝，3秒完成部署

GRT8-N擴展多功能型時間繼電器產品特點：

1、10種智能延時模式，精準適配多元場景

- 電源控制模式（2種）：支持通電延時（On-delay）、斷電延時（Off-delay）等

基礎時序邏輯，設備啟停安全。

- 信號觸發模式（8種）：涵蓋單次觸發、循環觸發、間隔觸發等功能（如閃爍

控制、信號保持延時），滿足復雜控制需求。

2、0.1秒–10天超寬延時范圍，10檔精細調節

- 時間設定橫跨1s/10s/1m/10m/1h/10h/1d/10d/ON/OFF，用戶可通過旋鈕快速

切換檔位，無需復雜計算即可實現從瞬態響應（如設備保護）到長期周期任務（如照明

時序）的全覆蓋。

3、AC/DC 12-240V全電壓自適應

- 兼容交直流寬電壓輸入，同一型號適配全球主流工業電壓標準，大幅降低備件庫存

與選型成本。

4、雙色LED實時狀態指示

- 通過紅/綠雙色指示燈直觀顯示繼電器運行狀態（如延時中/輸出動作/電源異常），

提升設備運維效率。

5、18mm超薄設計，35mm標準導軌安裝

- 緊湊的機身（寬度僅為傳統繼電器1/3）可密集排布于配電柜中，化節省控制

箱空間。

GRT8-N擴展多功能型時間繼電器產品應用：

憑借10種延時模式與0.1秒至10天的全域定時能力，GRT8-N在以下場景展現性能：

1、工業自動化

- 生產線設備啟停時序管理（如傳送帶間歇運行、機械臂動作循環）

- 電機/風機軟啟動保護（延時切換星三角電路，防止電流沖擊）

2、能源管理

- 照明系統智能控制（樓宇走廊燈延時關閉、廣告牌定時閃爍）

- 加熱設備周期運行（工業烤箱分段加熱、注塑機溫控保溫階段）

3、設備安全保護

- 緊急停機后設備泄壓延時（如壓縮機斷電后風扇持續冷卻）

- 防止電機反向電流沖擊（斷電延時切斷控制回路）

4、過程控制

- 化工反應釜定時攪拌、水處理系統閥門序列開關

- 農業灌溉系統周期性啟停控制

GRT8-N擴展多功能型時間繼電器技術參數：

功能

電源端子

額定控制電源電壓

 W

2

4

0

  消耗功率

 額定控制電源電壓

 A2

2

0

消耗功率

電源允許波動范圍

額定沖擊耐受電壓

額定絕緣電壓

電源指示燈

延時范圍

設定方式

設定精度

重復精度

溫度波動誤差

1組轉換觸點

：Ith:16A;AC-15:Ue/le:250V/5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

 污染等級

接線能力

外形尺寸

重量

符合標準

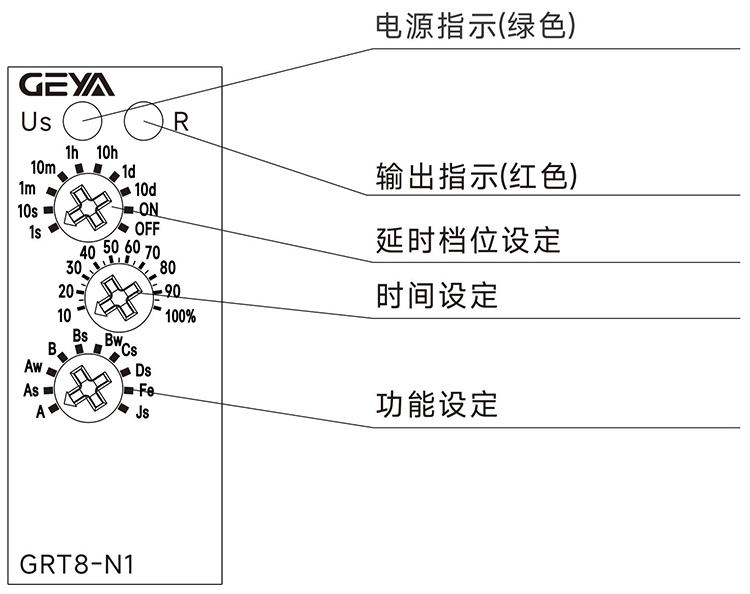

GRT8-N擴展多功能型時間繼電器時間設定方法：

  旋鈕2:延時時間細調，10%~100%可調。

  延時時間=旋鈕1×旋鈕2。

  例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。

  例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。

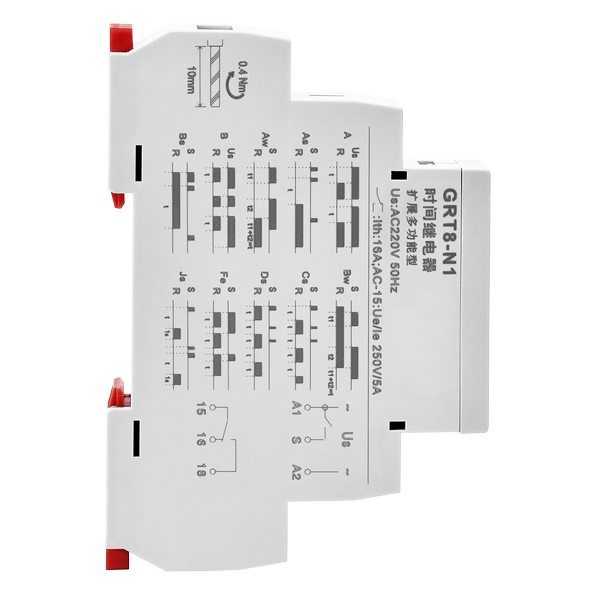

  A:通電延時

  As:延時閉合(S上升沿觸發)

  當繼電器Us 得電，繼電器開始延時，延

  時t后輸出觸點閉合。繼電器Us 斷電后，

  輸出觸點斷開，S 控制信號在這個功能

  模式中無效。

  當繼電器Us 處于通電狀態，當S 控制端

  閉合時，開始延時，延時t后輸出觸點閉

  合，延時t 過程中S控制端重新閉合，延

  時t 清零，重新開始延時。

  Aw:延時閉合(S觸發時間累計)

  B: 延時斷開

  當繼電器Us 處于通電狀態，當S控制端

  閉合期間的累計延時達到t后，輸出觸點

  閉合。

  當繼電器Us 得電，繼電器閉合并開始延

  時，延時t后輸出觸點斷開，S控制信號在

  這個功能模式中無效。

  Bs:延時斷開(S上升沿觸發開始)

  Bw:延時斷開(S觸發時間累計)

  當繼電器Us 處于通電狀態，當S控制端

  接通時，繼電器閉合并開始延時t后輸出

  觸點斷開，延時t過程中S 控制端重新接

  通，延時t清零重新延時。

  當繼電器Us 得電，繼電器閉合，當S 控

  制端閉合期間的累計延時達到t后，輸出

  觸點斷開。

  Cs:循環延時OFF開始(S上升沿觸發)

  Ds:循環延時ON開始(S上升沿觸發)

  當繼電器Us 處于通電狀態，當S 控制端

  閉合時，繼電器開始延時，延時t后輸出

  觸點閉合，同時又經過延時時間t后繼電

  器輸出觸點斷開，如此循環延時直到繼

  電器Us失電。

  當繼電器Us 處于通電狀態，當S 控制端

  閉合時，繼電器輸出觸點閉合并開始延

  時，延時t 后輸出觸點斷開，同時又經過

  延時時間t 后繼電器輸出觸點閉合。如此

  循環延時直到繼電器Us 失電。

  Fe:接通和斷開延時

  (S上升沿和下降沿觸發)

  Js:脈沖輸出(S上升沿觸發)

  當繼電器Us處于通電狀態，當S控制端

  接通時，繼電器閉合并開始延時，延時

  t后斷開，當S 控制端斷開時，繼電器閉

  合，延時t 后斷開。

  當繼電器Us處于通電狀態，當S 控制端

  接通時，繼電器開始延時，延時時間t到

  后，繼電器輸出觸點閉合 后斷開。

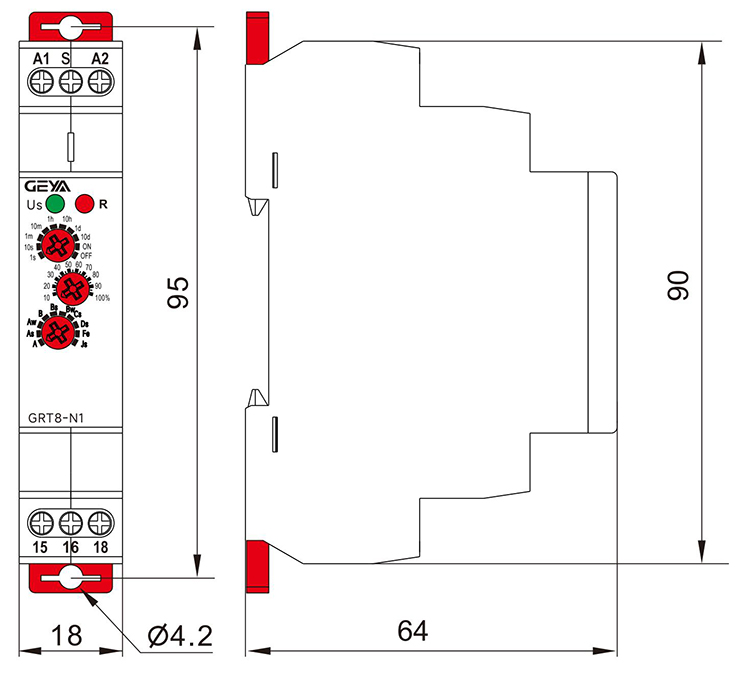

GRT8-N擴展多功能型時間繼電器產品尺寸：
