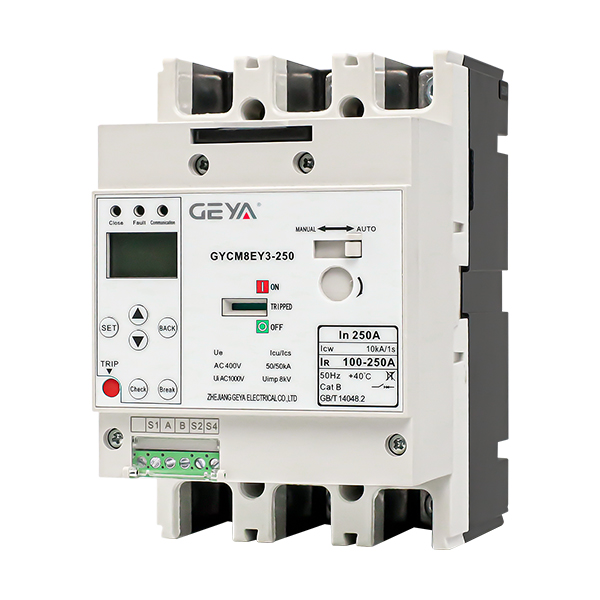

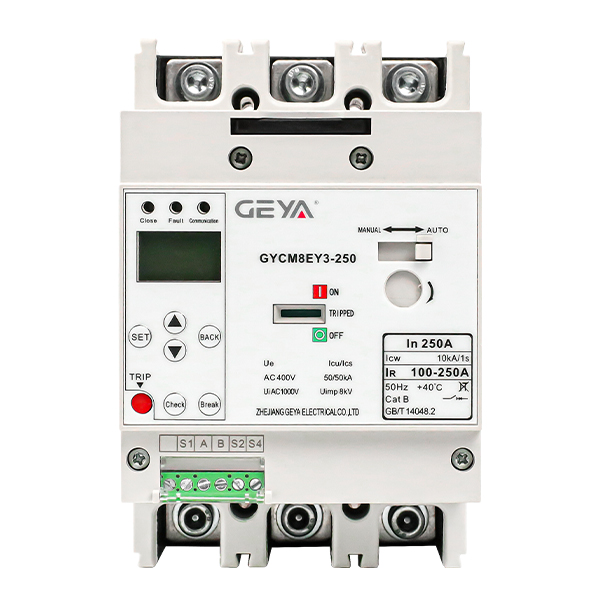

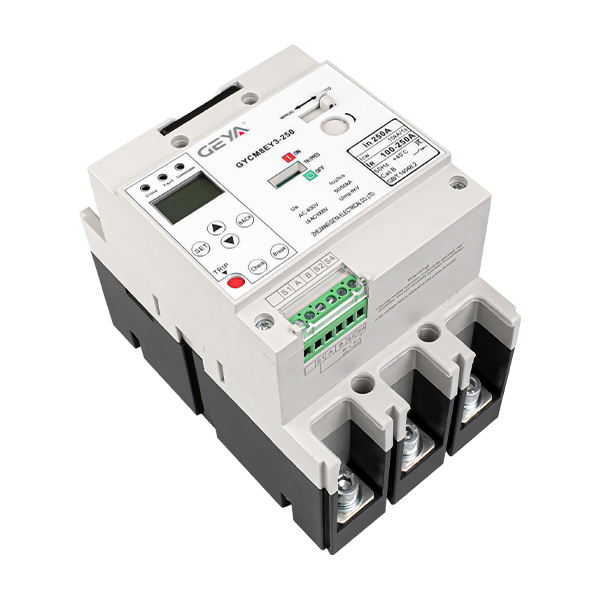

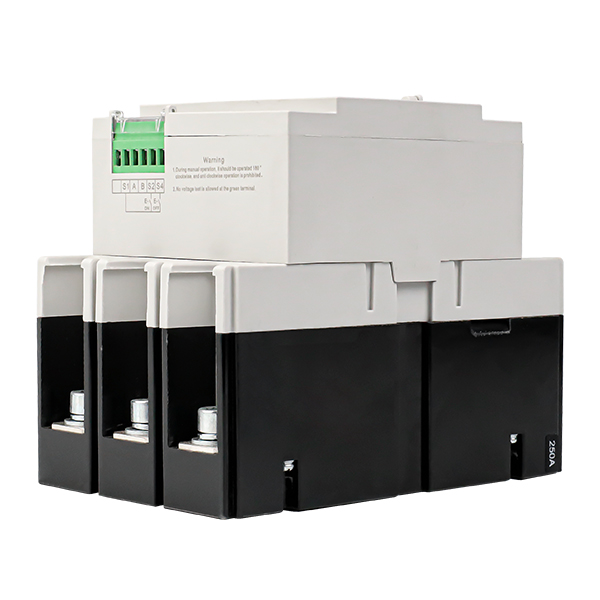

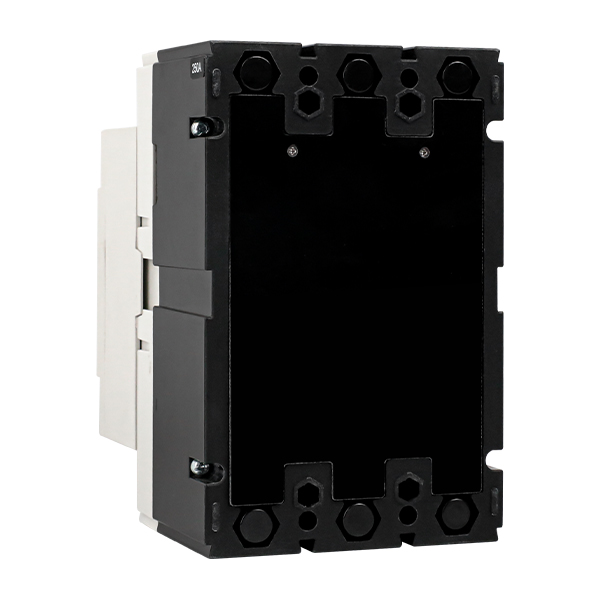

GYCM8EY3系列智能塑殼斷路器

產品介紹：GYCM8EY3系列智能塑殼斷路器屬于分體式智能塑殼斷路器，嚴格符合國家相關標準及IEC/GB標準，適配特定三相配電網絡。產品集成多重保護、精準測量、遠程操控及電氣火災防護相關功能，可保障線路與用電設備安全穩定運行，完美適配智能配電系統升級改造需求。

所屬分類：塑殼斷路器返回上一級

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊


一、為什么選擇GYCM8EY3系列智能塑殼斷路器？

GYCM8EY3系列智能塑殼斷路器可靈活適配多種復雜配電場景，尤其針對無零線三相供電及美規供電制式區域，聚焦工業配

電、光伏配電等主流應用場景。其保護功能、操作便捷、測量精準，支持四遙功能與預防性維護，能有效規避線路故障、降低運維

成本，適配不同功率需求，性價比，可直接替代傳統機械式斷路器，實現配電系統智能化升級。

1. 保護精準：

涵蓋過載、短路、過壓、欠壓等多重核心保護，兼顧電氣火災防護相關功能，可實時監測線路漏電隱患，保護誤差控制在標準范

圍內，動作響應迅速，能有效避免線路及設備損壞，降低電氣火災發生風險。

2. 測量精準可靠：

可精準采集三相電流、電壓、頻率、功率等全電量參數，測量誤差低，部分參數精度達到相關標準等級，為線路運行狀態監測、

能耗分析及預防性維護提供精準的數據支撐。

3. 操控便捷靈活：

支持手動與電動雙重操作模式，配備液晶顯示界面與LED指示燈，參數設置簡潔易懂，故障狀態直觀可見，便于現場人員操作與

調試，可靈活適配就地控制與遠程管控雙重需求。

4. 通信功能完善：

兼容Modbus-RTU通信協議，配備RS-485接口，可實現遙測、遙信、遙控、遙調四遙功能，輕松適配遠程監控與集中管理需

求，無縫融入智能配電監控系統。

5. 環境適應性強：

可在-5~+40℃環境下穩定運行，能適應一定濕度與海拔條件，抗電磁干擾能力優異，廣泛適配工業廠房、商業樓宇、光伏電站等

多種安裝場景，運行穩定性出眾。

6. 規格齊全適配廣：

涵蓋250A至800A多種規格，分斷能力充足，可滿足不同配電網絡的電流與保護需求，適配抽出式、固定式低壓成套開關設備，

通用性強，適配各類配電場景。

二、GYCM8EY3系列智能塑殼斷路器的特點

1. 針對性適配：

專門針對不帶零線的三相供電線路及就地接零供電方式設計，特別適配美規供電制式線路，同時兼容國內多種三相配電場景，適

配性更具針對性和優勢。

2. 智能記錄功能：

可存儲10次跳閘故障、10次變位事件及10次告警事件，便于工作人員追溯故障、排查原因，為后期預防性維護提供依據，大幅

提升運維效率，減少非計劃停機時間。

3. 可定制性強：

保護動作延時、參數整定值等可根據用戶實際需求定制，能適配不同場景的個性化保護需求，可結合配電系統實際情況優化保護

方案，靈活應對各類復雜配電場景。

4. 安全性能：

額定絕緣電壓達1000V，沖擊耐受電壓8kV，具備完善的絕緣保護機制，可有效杜絕觸電風險，僅允許專業人員操作，嚴格符合

電氣安全規范，筑牢配電安全防線。

5. 具備光伏防孤島保護：

通過過/欠壓、過/欠頻等綜合檢測機制，精準適配光伏配電場景，保障光伏系統與電網協同安全運行，助力新能源電力穩定消

納，滿足光伏電站配電核心需求。

6. 操作規范清晰：

手動操作需按順時針方向進行，配備明確的操作指引，可有效避免誤操作，提升使用安全性，同時簡化安裝調試流程，降低運維

人員操作難度。

三、GYCM8EY3系列智能塑殼斷路器的應用

1. 美規供電制式場景：

適用于采用美規供電制式的區域，尤其適配不帶零線、就地接零的三相供電線路，精準滿足美規配電場景的專屬需求，通用性

強。

2. 工業配電網絡：

適用于交流50/60Hz、三相AC380V、額定電流至800A的工業配電線路，可實現線路保護與不頻繁轉換，廣泛適配工廠生產

線、工業廠房等場景，保障生產連續穩定供電。

3. 電動機控制：

可作為電動機不頻繁啟動控制設備，同時保護電動機免受過載、短路、缺相等故障影響，可替代專用電動機保護器，有效降低設

備投入成本。

4. 光伏配電系統：

具備光伏被動式防孤島保護功能，精準適配光伏配電場景，保障光伏系統與電網協同安全運行，助力光伏電站實現智能化、安全

化配電管理。

5. 一般配電場景：

適用于無爆炸性、腐蝕性氣體，且干燥通風的普通配電場所，如商業樓宇、智能樓宇、小型廠房等，兼顧用電安全與便捷運維。

6. 遠程監控場景：

適合需要實現遠程操控與監測的配電場景，如大型園區、分布式配電系統、數據中心配套配電等，可通過上位機軟件實現集中管

理，契合智能配電發展趨勢。

四、GYCM8EY3系列智能塑殼斷路器性能指標

電子式液晶型塑殼斷路器	GYCM8EY3-250		GYCM8EY3-400		GYCM8EY3-630		GYCM8EY3-800
殼架等級電流In	50A-125A 100A-250A		160A-400A		250A-630A		630A(250A-630A ) 800A(320A-800A)
短路分斷能力代號	M	H	M	H	M	H	M	H
規格	3P
額定工作電壓Ue(V),AC	AC400V
額定絕緣電壓Ui(V)	1000V
額定沖擊耐受電壓Uimp(kV)	8kV
額定運行短路分斷能力Ics(kA)	35kA	65kA	50kA	70kA	50kA	70kA	50kA	65kA
額定限短路分斷能力Icu(kA)	50kA	65kA	50kA	70kA	50kA	70kA	50kA	85kA
額定短時耐受電流lcw(kA)	10kA/1s		10kA/1s		10kA/1s		20kA/1s
選擇性類別	B類		B類		B類		B類
過電流脫扣器類型	電子式		電子式		電子式		電子式

五、GYCM8EY3系列智能塑殼斷路器主要功能

分類	描述		●表示有此功能 ○表示此功能可選
顯示方式	液晶顯示 + LED指示燈		●
界面操作	按鍵		●
測量功能	三相電流		●
	三相電壓		●
	電壓頻率		●
	三相電壓不平衡度		●
	三相電流不平衡度		●
保護功能	電流保護	過載長延時保護	●
		短路短延時保護	●
		短路瞬時保護	●
		三相電流不平衡	●
	電壓保護	欠、過壓保護功能	●
		缺相保護功能	●
		三相電壓不平衡	●
		電壓欠、過頻保護功能	●
	通信功能	DL/T645-2007多功能電表通信協議	○
		Modbus-RTU通信協議	●
		通信硬件1路RS-485	●
		一路無源/有源費控輸入	○
		二路無源觸點硬遙控	●
	事件記錄	10次跳閘故障存儲	●
		30日電壓、電流/小值記錄	●
		80次保護功能投退事件記錄	○
		10次閘位變化事件記錄	●
		10次告警事件記錄	●
		10次高壓失復電記錄	●
	時間功能	具有“年·月·日·時·分·秒”實時時鐘功能	●
	溫度保護	3路或4路主線溫度加PCB板上溫度	○

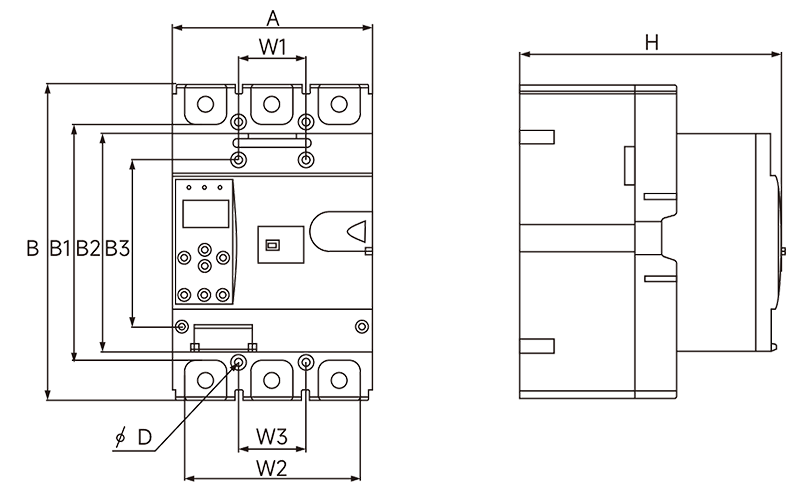

六、GYCM8EY3系列智能塑殼斷路器產品尺寸


尺寸	GYCMEY3-250	GYCMEY3-400	GYCMEY3-630	GYCMEY3-800
尺寸	3P	3P	3P	3P
H	136	160	160	172
A	105	140	140	210
B	165	257	257	275.5
B1	126	194	194	243
B2	114	177	177	174
B3	87.5	123.5	123.5	124
W1	35	87	87	151
W2	94.5	128.5	128.5	199
W3	35	44	44	70
D	4*φ4.5	4*φ7	4*φ7	4*φ8
