為什么選擇GYM9H-125-ZW型直流款斷路器？ |
在通訊、光伏等直流供電系統日益普及的背景下，對電路保護設備的穩定性、安全性 與適用性提出了更高要求。GYM9H-125-ZW型直流斷路器正是為滿足這些需求而設計， 它結合了實用的保護功能、便捷的操作特性和廣泛的適用性，為直流系統的安全運行提 供了一份保障。 |
GYM9H-125-ZW型直流款斷路器產品優勢： |
1、適用性廣：覆蓋高達1000V的直流電壓與125A的電流范圍，滿足多種直流應用場景 的需求。 |
2、安全可靠：具備過載和短路雙重保護功能，有助于維護線路和設備安全。 |
3、使用便捷：的觸點位置指示和寬范圍的接線能力，簡化了安裝、操作與日常維護 工作。 |
4、設計環保：產品符合環保相關指令要求。 |
GYM9H-125-ZW型直流款斷路器產品特點： |
1、環保材料：產品生產符合RoHS 2.0環保指令要求。 |
2、接線便利：支持截面積0.5 mm2至25 mm2的導線連接，安裝適應性好。 |
3、狀態可視：配備觸點位置指示器，可清晰判斷斷路器“通”或“斷”狀態，便于操作 與故障排查。 |
4、安裝簡便：接線時無需區分電源正負方向，簡化了安裝流程。 |
GYM9H-125-ZW型直流款斷路器產品應用： |
本產品主要應用于需要直流配電與保護的場合，例如： |
1、通訊基站、數據中心等通訊基礎設施的直流電源系統。 |
2、光伏發電系統中的直流側線路保護。 |
3、其他符合其電壓、電流參數的工業直流用電環境。 |
GYM9H-125-ZW型直流款斷路器型號說明： | |
GYM9H-125 | ZW |
產品型號 | 無Poles直流 |
GYM9H-125-ZW型直流款斷路器技術參數： | |
額定電流(ln)：63.80.100.125A | |
額定電壓(Ue)：1P250VDC2P:500VDC;3P:750VDC;4P:1000VDC | |
額定絕緣電壓(Ui)：1000V | |
Poles：1P、2P、3P、4P | |
脫扣曲線：B.C.D | |
分斷能力：10kA | |
機械壽命：20000次 | |
電氣壽命：1500次 | |
擰緊力距：2.0Nm | |
防護等級：IP20 | |
安裝方式：TH35-7.5型標準導軌 | |
GYM9H-125-ZW型直流款斷路器溫度補償： | |
當環境溫度不是基準溫度30度時，參考修正系數如下： | |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流修正系數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |

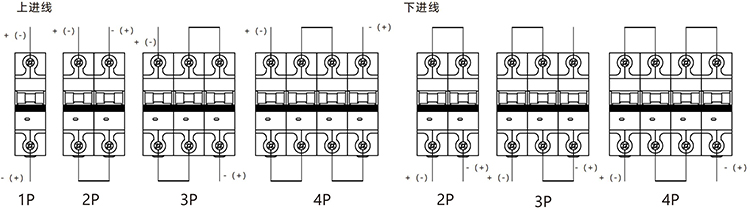

GYM9H-125-ZW型直流款斷路器產品接線： |
|
GYM9H-125-ZW型直流款斷路器產品尺寸： |
|
GYM9H-125-ZW型直流款斷路器脫扣曲線： |
|
GYM9H-125-ZW型直流款斷路器脫扣特性： |
脫扣 類型 | 電流 (A) | 起始 狀態 | 起始 時間 | 預期 結果 | 基準 溫度 |
| B、C、D | 1.05In | 冷態 | t≥1h(In≤63),t≥2h(63<In≤125) | 不脫扣 | 30℃ |
| 1.3In | 熱態 | t≤1h(In≤63),t≤2h(63<In≤125) | 脫扣 | ||
| 2.55In | 冷態 | 1s<t<120s | 脫扣 |
