GRD9L-S型帶RS485款重合閘的核心優勢貫穿操控、適配、安全、能耗、安裝等全維度，憑借這些優勢，成為各類電氣場景電路
管控的優選設備：
1. 控制便捷高效：
支持RS485遠程合閘、分斷及設備運行狀態監控，采用Modubus-RTU通信規約，指令響應迅速，動作時間≤1s，可實時讀取設
備運行各項參數，實現精細化管控，兼顧遠程控制與本地操作需求，操作便捷性大幅提升。
2. 適配性廣泛：
可通過更換手柄適配不同規格斷路器/漏保開關，能與RCCB、MCB等常用配電設備配合使用，同時可靈活搭配輔助觸點、分勵脫
扣器等多種輔助配件，適配多元電氣場景，無需額外適配其他設備，降低使用成本。
3. 安全性能：
內置機械、電子雙鎖保護功能，檢修期間可有效鎖止設備，避免誤操作引發安全隱患；配備紅綠雙色LED指示燈，清晰地顯示設
備運行狀態，故障跳閘時可及時提醒工作人員，保障人員與設備安全。
4. 低耗耐用：
待機功耗低，直流待機功耗1W、交流待機功耗1VA，節能效果；機械壽命可達10000次，電壽命4000次，長期運行穩定可靠，
有效降低后期運維成本，提升設備使用性價比。
5. 安裝靈活便捷：
采用Din rail EN/IEC 60715標準導軌安裝方式，安裝位置可靈活選擇，操作機構僅18mm寬度，體積小巧，不占用過多配電空
間，便于現場部署，同時安裝及維護流程簡便，提升現場作業效率。
6. 環境適應性強：
工作環境溫度范圍為-20℃至+55℃，存儲運輸溫度范圍為-35℃至+75℃，可適應高溫、低溫等多種復雜環境，適配不同地域、
不同場景的使用需求，無需擔心環境因素影響設備運行。

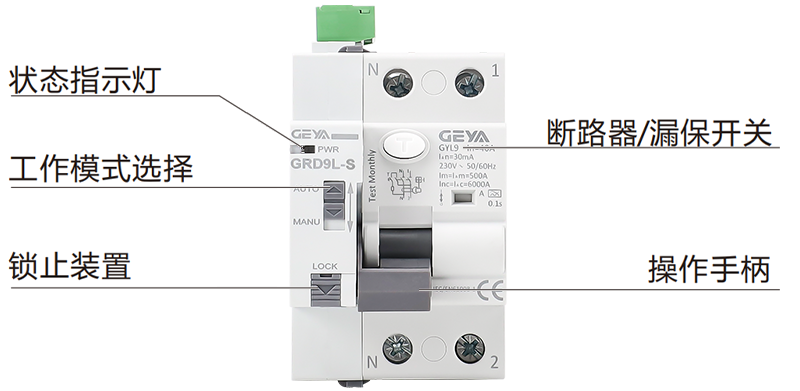

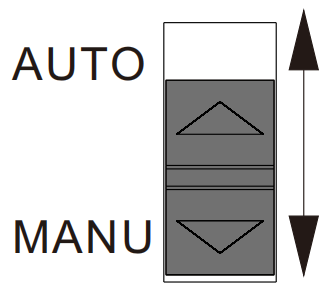

1. 雙模式控制：
配備手動/自動選擇開關，AUTO自動模式可通過RS485發送指令實現遠程控制，MANU手動模式僅支持本地手動操作，靈活滿
足不同使用場景的操控需求。
2. 狀態清晰可辨：
設備上電后，綠色指示燈閃爍2秒，待電源穩定后保持常亮；當MCB/RCCB發生故障跳閘時，紅色指示燈點亮，正常分閘指令不
會觸發紅燈，便于快速判斷設備狀態。
3. 規格多樣可選：
支持DC12V、DC24V-48V、AC220V（50-60Hz）等多種額定電源電壓，電壓波動范圍±10%，可精準適配不同供電場景的使
用需求。
4. 結構設計合理：
外形尺寸小巧，整機重量（僅重合閘）僅80g，接線能力適配1×2.5mm或2×1.5mm線路，接線規范、操作便捷，可提升現場安
裝效率。
5. 可定制化服務：
支持根據用戶實際需求定制附加功能，訂貨時注明匹配的漏電/斷路器具體規格，即可實現個性化適配，滿足不同場景的使用需
求。
6. 安全合規：
設備防護等級達IP20，符合相關電氣安全標準，產品安裝需由專業電氣工作人員操作，規范接線，使用安全、合規。
1. 電網終端線路：
可廣泛應用于電網終端線路的控制與保護，實現遠程分合閘及運行狀態監控，有效保障線路穩定運行，減少故障停機時間。
2. 新能源領域：
適配新能源電路管理、新能源汽車充電樁等場景，可精準控制電路通斷，實時監測運行參數，保障新能源設備安全穩定運行。
3. 智能家居：
可融入智能家居系統，實現家電電路的遠程控制與安全監控，進一步提升家居用電的安全性與便捷性，適配智能居家發展需求。
4. 智慧工廠：
應用于智慧工廠的電路管理，可與PLC、PC等設備協同配合，實現工廠電路的智能化控制與實時監測，助力提升生產效率。
5. 智能電子三聯：
適配智能電子三聯場景，可實現多回路電路的協同控制，優化電路管理流程，提升電路管控效率。
6. 其他場景：
可根據用戶實際需求，靈活搭配不同配件與斷路器/漏保開關，廣泛應用于各類需要遠程控制與實時監控的電氣場景，實用性強。
型號 | GRD9L-S |
控制方式 | RS485 控制 |
電源端子 | A1-A2 |
額定電源電壓 | DC12V,DC24V-48V |
功耗 | DC max.1W(待機) max.20W(動作) |
額定電源電壓 | -10%;+10% |
電壓波動范圍 | AC 220V(50-60Hz) |
功耗 | AC max.1VA(待機)max.20VA(動作) |
電壓波動范圍 | -10%;+10% |
指示燈 | 紅綠雙色LED |
動作時間 | ≤1s |
RS485 接口通信規約 | MODBUS-RTU |
機械壽命 | 10000次 |
電壽命 | 4000次 |
工作環境溫度 | -20℃ to +55℃(-4F to 131F) |
存儲和運輸環境溫度 | -35℃ to +75℃(-22F to 158°F) |
安裝方式 | Din rail EN/IEC 60715 |
防護等級 | IP20 |
安裝位置 | 任意 |
過壓等級 | ⅢI. |
污染等級 | 2 |
接線能力 | 82×18×78mm |
外形尺寸 | 1×2.5mm2or2×1.5mm2 |
重量 | 80g |
輔助配件 | |
輔助觸點 | 可以 |
報警觸點 | 可以 |
分勵脫口器 | 可以 |
欠壓分勵脫口器 | 可以 |
（一）產品尺寸：
1、重合閘尺寸
2、與RCCB搭配尺寸
3、與MCB搭配尺寸
（二）產品安裝：

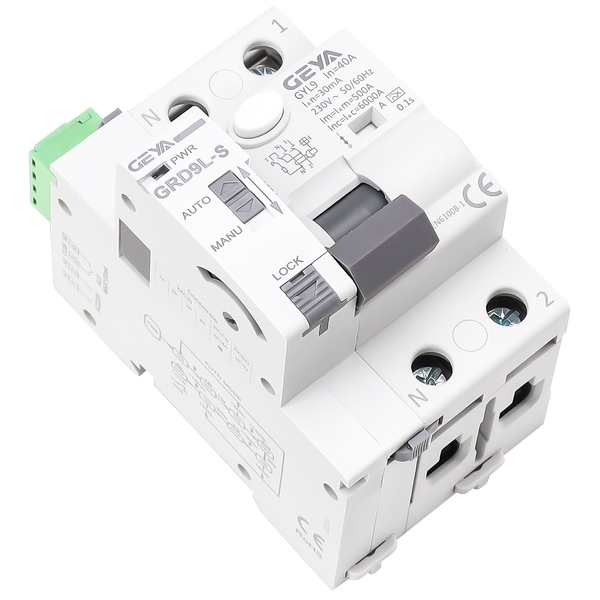

1、搭配RCCB安裝
2、搭配MCB安裝
3、合閘鎖止
注: 當進行電路檢修時，請拉下鎖扣,并掛上掛鎖，此時無法手動操作合閘，請勿強行合閘。
4、搭配附件安裝
（三）注意事項：

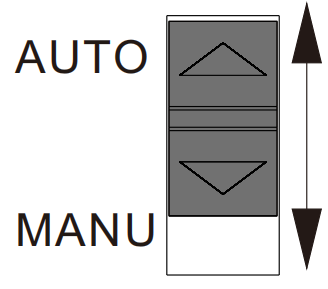

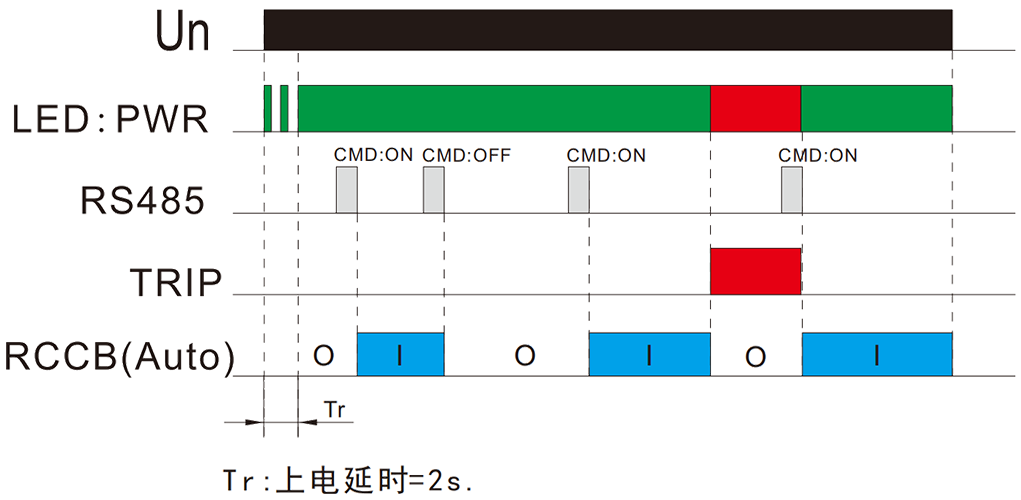

| 處于AUTO模式時，可以通過RS485接口發送合閘或分閘指令。 |
| 處于MANU模式時，通過RS485接口發送合閘或分閘指令將無效，只可以手動操作RCCB/MCB分合閘。 |
| 上電時，綠色指示燈會閃爍2秒以等待電源穩定。然后綠色指示燈會常亮，如果MCB/RCCB發生故障跳閘時， 紅色指示燈會亮。注意，通過RS485發送正常的分閘指令紅色指示燈不會亮。 |

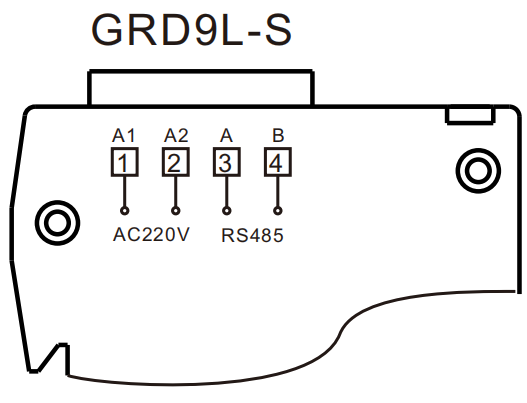

1、接線圖

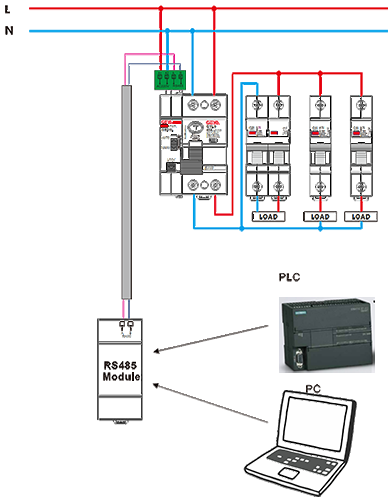

2、接線示例
