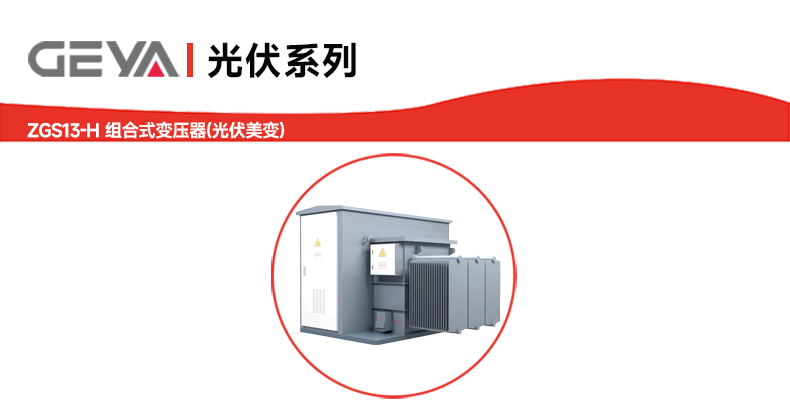

ZGS13-H 組合式變壓器（光伏美變）

產品介紹：ZGS13-H 組合式變壓器（光伏美變）是一種集成升壓變壓器器身、高壓開關、熔斷器、分接開關及輔助設備的緊湊型電力設備。其結構借鑒了成熟技術，分為全絕緣分箱式與高壓干式套管出線的共箱式兩種類型，具有體積小、集成度高、安裝便捷等特點，適用于新能源領域及多種配電場所。

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



為什么選擇ZGS13-H 組合式變壓器（光伏美變）？

該產品通過高度集成化設計解決了傳統變壓器占用空間大、安裝復雜的問題，同時具

備較強的環境適應性和安全性能，能夠滿足新能源領域及復雜用電場景對設備可靠性、

經濟性的綜合需求。其符合多項國家標準，保障了產品質量與長期運行的穩定性。

ZGS13-H 組合式變壓器（光伏美變）產品優勢：

1、空間效率高：緊湊外形適用于空間受限的安裝場景。

2、廣泛適用性：兼容光伏發電、風力發電等新能源領域，并適用于工業園區、商業中心

、居民小區等多樣化場景。

3、嚴苛環境耐受：通過防震、防污穢及寬溫濕度設計，保障在惡劣環境中持續穩定運行

4、標準化生產：嚴格遵循國家標準，產品性能與安全性。

ZGS13-H 組合式變壓器（光伏美變）產品特點：

1、高度集成：變壓器、開關設備及保護元件均集成于油箱內，結構緊湊，減少外部連接

，提升可靠性。

2、環境適應性強：可在海拔≤5000米、環境溫度-40℃至+40℃、高濕度（日平均≤95

%）、強風速（≤45m/s）及高污穢等級（IV級）條件下穩定運行。

3、安全可靠：全絕緣設計及內置熔斷器提供過載與短路保護，符合多項國家及行業標準

（如GB 1094、JB/T 10217等）。

4、維護簡便：模塊化設計簡化了日常檢查與維護流程，降低長期運營成本。

ZGS13-H 組合式變壓器（光伏美變）產品應用：

ZGS13-H 組合式變壓器主要應用于：

1、光伏發電站、風電場等新能源電力升壓與配送；

2、工業園區、城市配網、高層建筑及商業中心的電力供應；

3、其他需要緊湊型、高可靠性變壓器的場合。


ZGS13-H 組合式變壓器（光伏美變）型號說明：

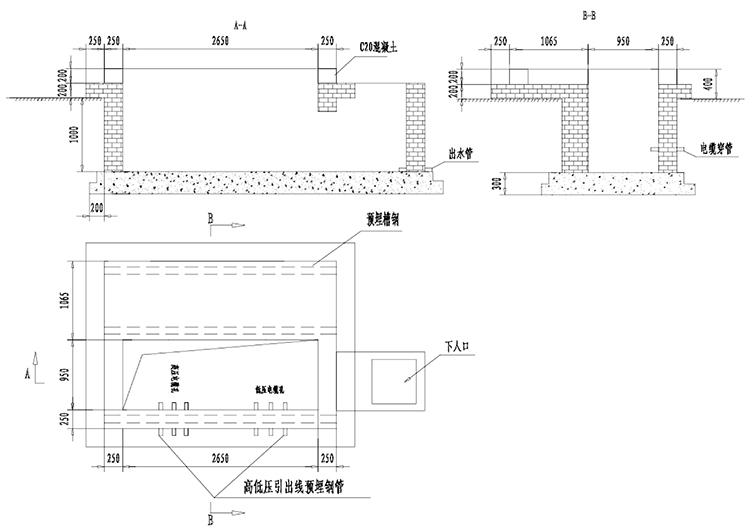

ZGS13-H 組合式變壓器（光伏美變）安裝基礎圖：


ZGS13-H 組合式變壓器（光伏美變）技術參數：

額定容量 (kVA)	電壓組合			聯結組標號	空載損耗	負載損耗	空載電流 (%)	短路阻抗 %s
額定容量 (kVA)	高壓	低壓	分接范圍	聯結組標號	空載損耗	負載損耗	空載電流 (%)	短路阻抗 %s
630	35 36 36.75 37 38.5	0.4 0.5 0.54 0.6 0.63 0.69 0.8 0.95 1.14	±2×2.5%	Dy11 [光伏] Yd11 [光伏] Dyn1l [風電] Dy11y11 [光伏] Yd1ld11 [光伏]	830	7860	0.65	6.5
800					980	9400	0.65
1000					1150	11500	0.65
1250					1400	13900	0.60
1600					1690	16600	0.60
2000					1990	19700	0.55
2200					2145	21080	0.55
2500					2360	23200	0.55
2750					2535	25000	0.55
2800					2570	25260	0.55
2900					2650	26000	0.55
3150					2810	28800	0.55
3300					2910	29825	0.50	7.0
3400					2976	30500	0.50
3500					3041	31170	0.50
3600					3106	31835	0.50
